VMware HCXのアップグレード手順

VMwareのライセンス形態が変わった影響もあり、Azure VMware Solution（以下、AVS）の引き合いが増えてきました。

今回は、クラウドへの移行ツールであるVMware HCX（以下、HCX）のアップグレード手順を記載します。
※ 本記事ではアップグレードの例として、バージョン4.7から4.8へアップグレードを実施します

AVSに関する記事を過去にも複数書いておりますので、併せてご覧ください。

HCXのアップデートには大きく2つの手順が必要になります。

HCXの管理コンポーネントです。以下の2種類に分かれます。

ServiceMeshはマイグレーションやL2延伸の機能を実装する各コンポーネントで構成されます。オプションにより構成は異なります。

HCX Interconnect（以下、HCX-IX）
- 移行用にIPSec VPNを構成し、仮想マシンのHCX vMotionおよびCold Migration/Bulk Migrationを実行します。
HCX WAN Optimization（以下、HCX-WO）
- HCX-IXと連携し、帯域制御および通信の最適化を行います。
HCX Network Extension（以下、HCX-NE）
- L2延伸用にIPsec VPNを構成し、オンプレミスの分散ポートグループをAVSのvSphere環境へL2延伸を実装します。

HCX Managerのアップグレードは、AVSのHCX CloudとオンプレミスのHCX Connectorでそれぞれ実施します。

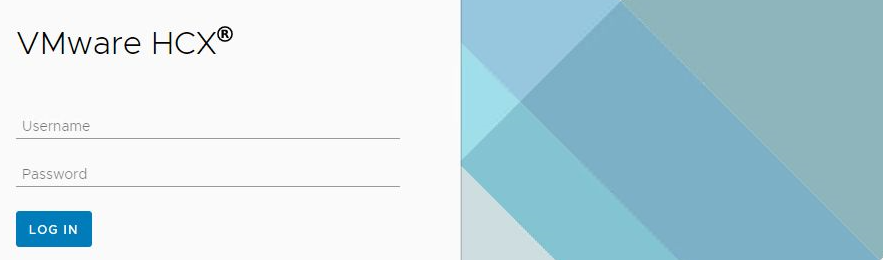

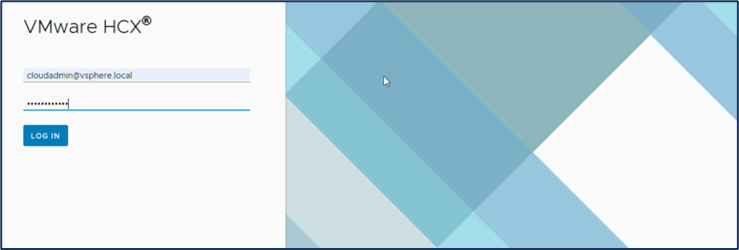

ブラウザから「https://HCX CloudのIPアドレス」を入力し、cloudadminでHCX Cloudにログインします。

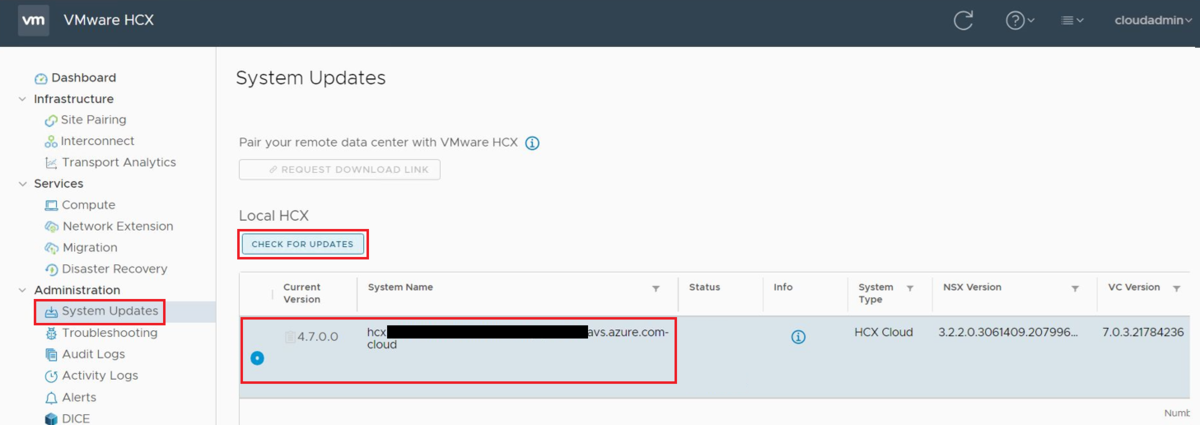

左ペインの「System Updates」から対象のHCXを選択して、「Check for Updates」を押下します。
※自動で事前チェックされている場合は不要になります。

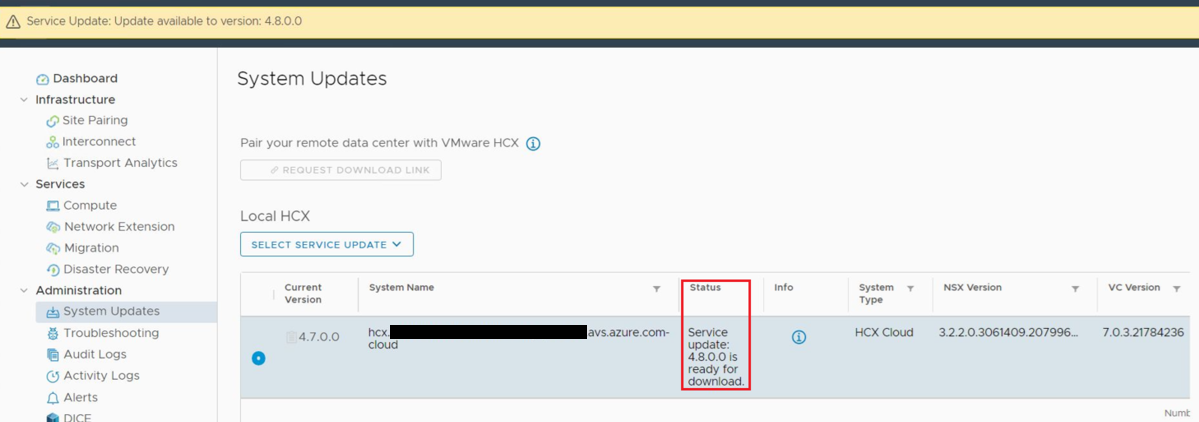

事前チェックが完了すると、Statusにアップデート可能なバージョンが表示されます。

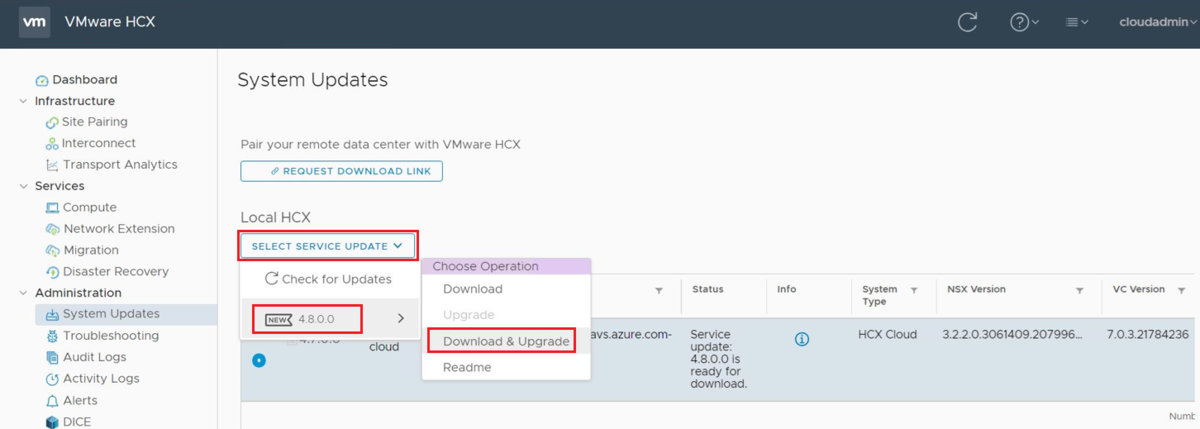

事前チェック完了後、「SELECT SERVICE UPDATE」から最新のバージョンを選択して、「Download & Upgrade」を押下します。

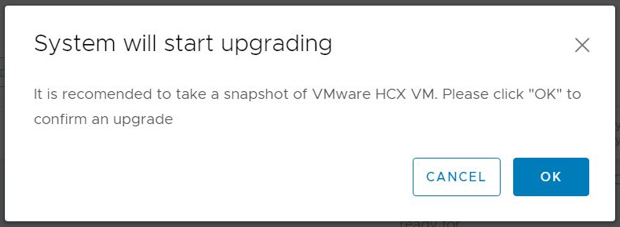

「OK」を押下します。
アップデートが開始されると、Statusが進行します。
アップグレードからしばらく経過すると、下図のメッセージが表示されます。

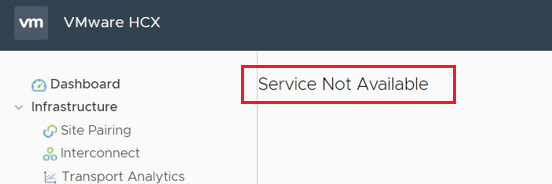

アップグレードの進行中に「Service Not Available」が表示され、一時的にHCX Cloudに接続できなくなります。
※30～40分ほど接続できなくなるので、焦らず待ちます。

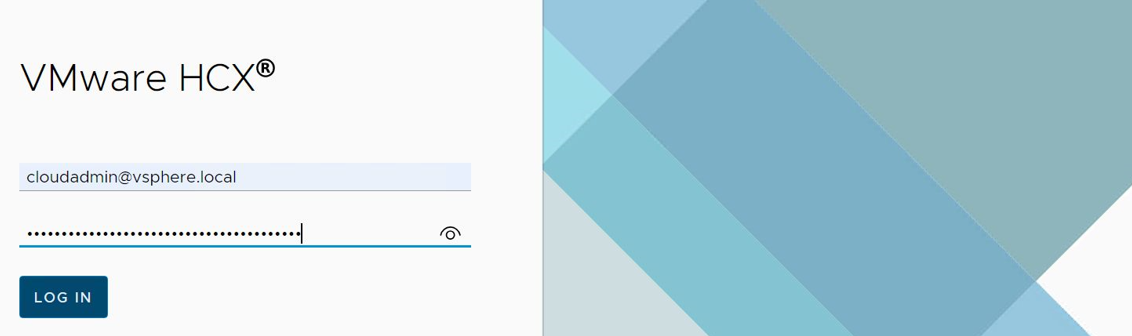

アップデート後、HCX Cloudに接続できるようになったら、再度cloudadminでログインします。

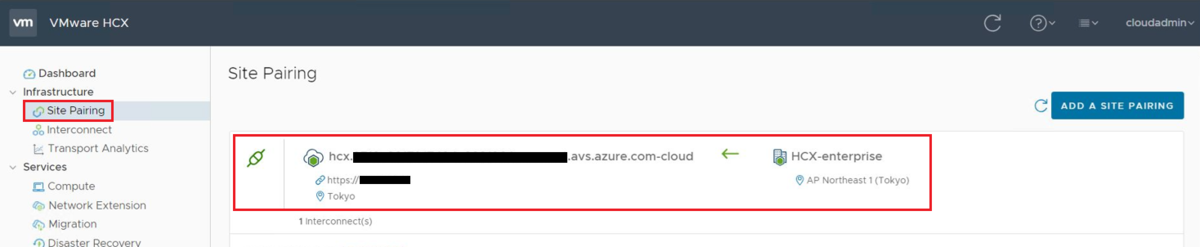

左ペインの「Site Pairing」から、サイトペアリングが正常なことを確認します。

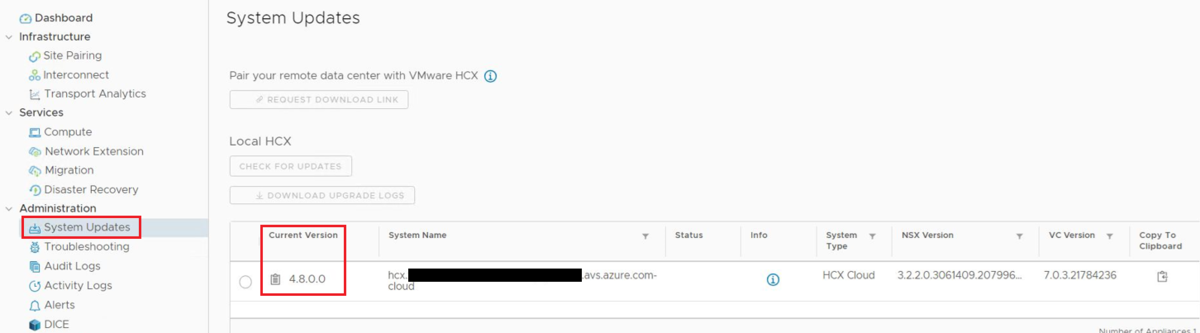

左ペインより「System Updates」を選択して、バージョンが上がっていることを確認します。

以上で、HCX Cloudのアップグレードは完了です。

ブラウザから「https://HCX ConnectorのIPアドレス」を入力し、オンプレミスvCenterの管理者ユーザーでHCX Connectorにログインします。
以降の操作は、HCX Cloudアップグレード手順2.～11.と同様になります。接続先はHCX Connectorとなります。

ServiceMeshアプライアンスのアップグレードは、HCX Connectorで操作します。

ブラウザから「https://HCX ConnectorのIPアドレス」を入力し、オンプレミスvCenterの管理者ユーザーでHCX Connectorにログインします。

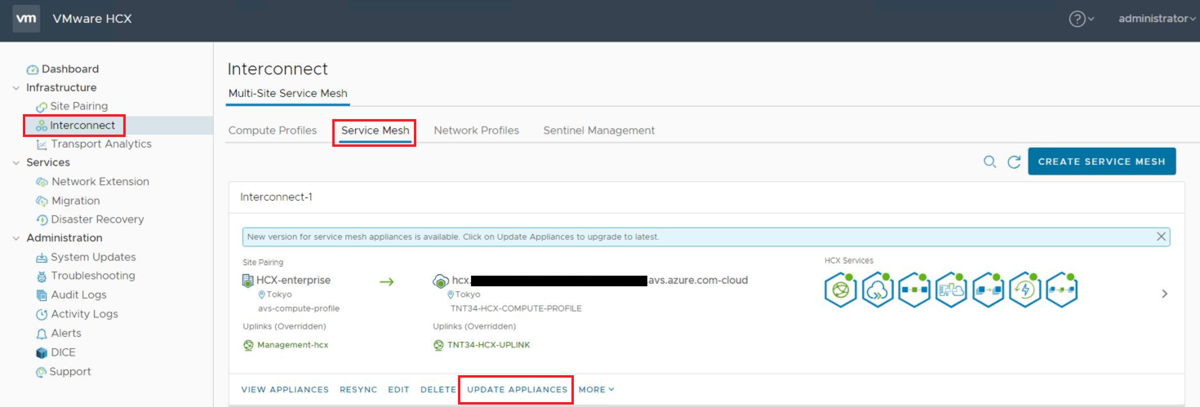

左ペインより、「Interconnect」-「Service Mesh」-「UPDATE APPLIANCES」を押下します。

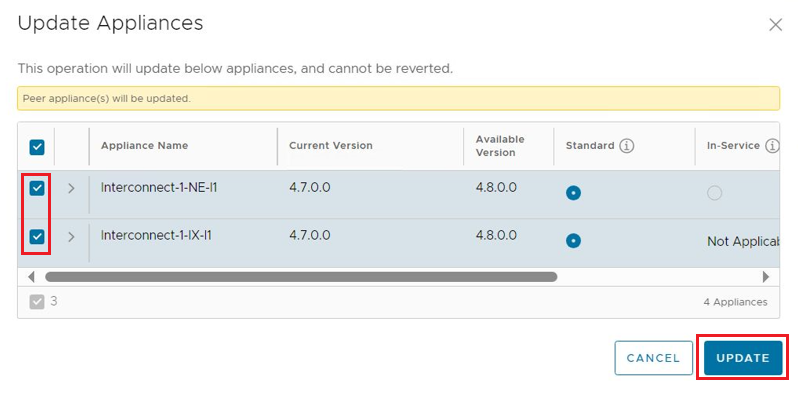

アップグレード対象として表示された仮想アプライアンスを選択して、「UPDATE」を押下します。
※例では、アップグレード対象はHCX-IXとHCX-NEになります。

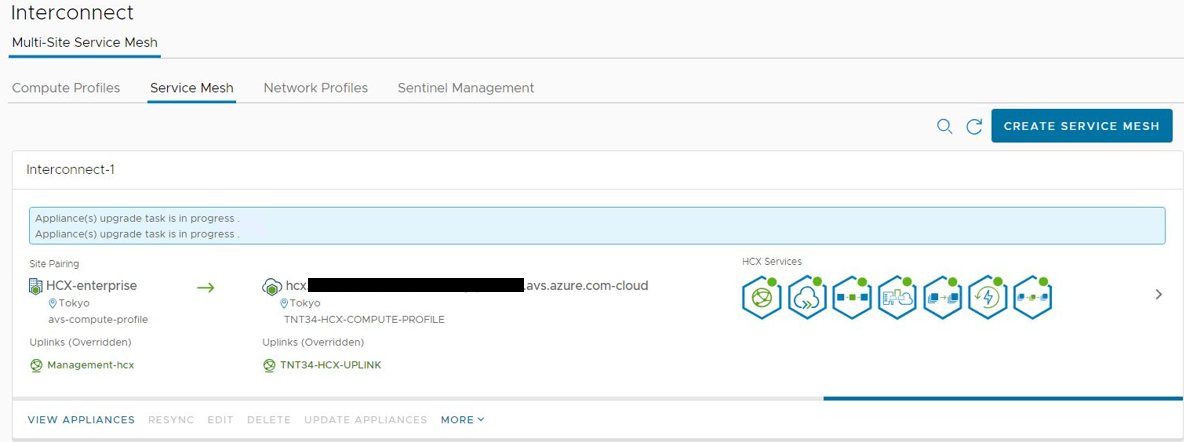

選択した仮想アプライアンスのアップグレードが開始されます。
※AVSとオンプレミス両方のアプライアンスでアップデートが開始されます。

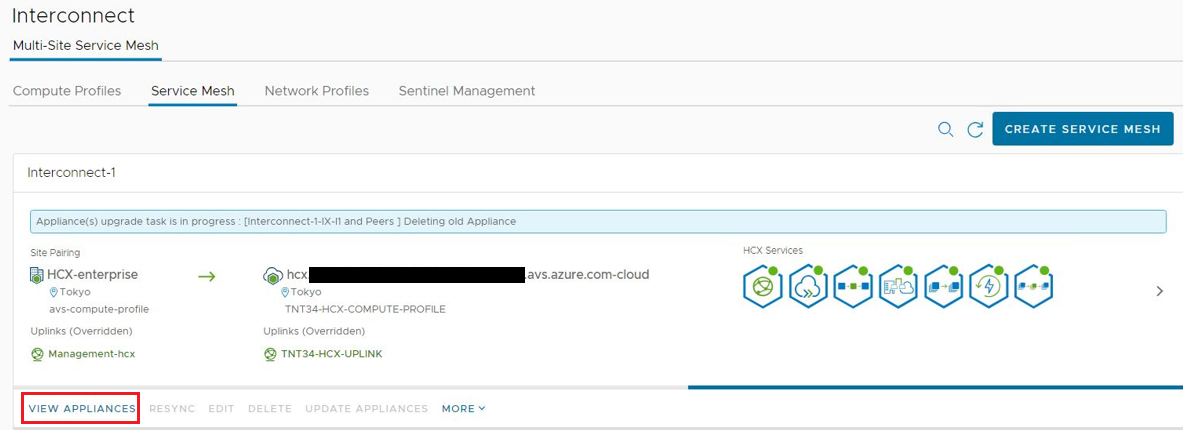

アップデート完了したら「VIEW APPLIANCES」を押下します。

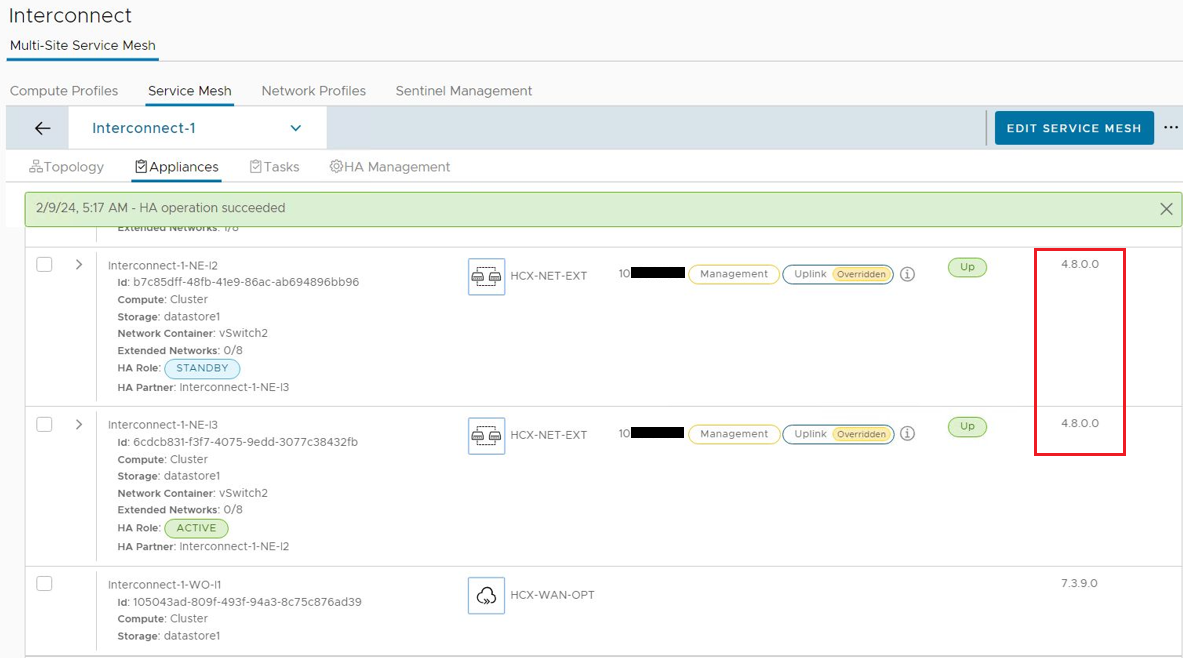

バージョンが上がっていることを確認します。

以上で、ServiceMeshアプライアンスのアップグレードは完了です。

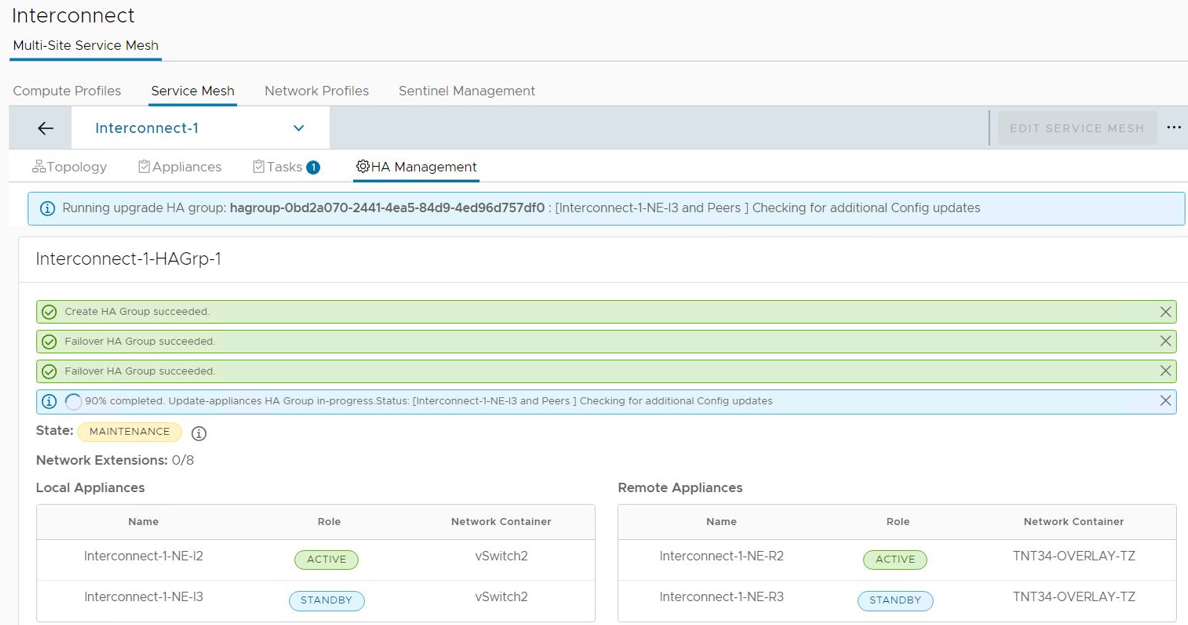

HCX-NEを冗長構成にしている場合、Active/Standby構成となります。

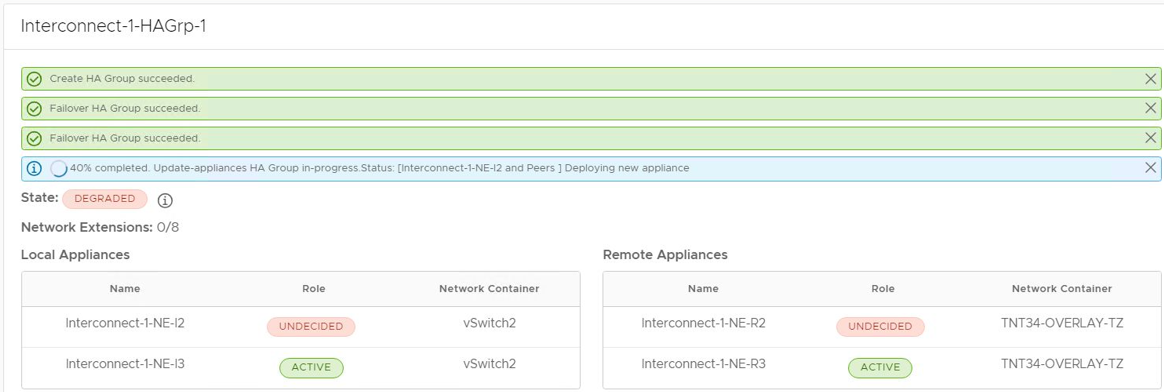

アップグレードを実施すると、Standby側からアップグレードされます。

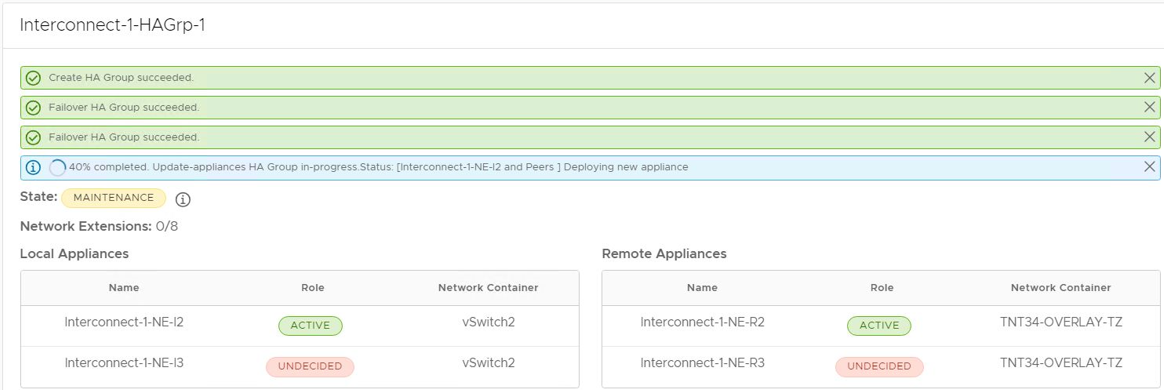

Standby側のアップグレードが完了したら、Activeになり、元々ActiveだったNEのアップグレードが開始されます。
※その際にPingが1つ落ちる程度の瞬断が発生します。

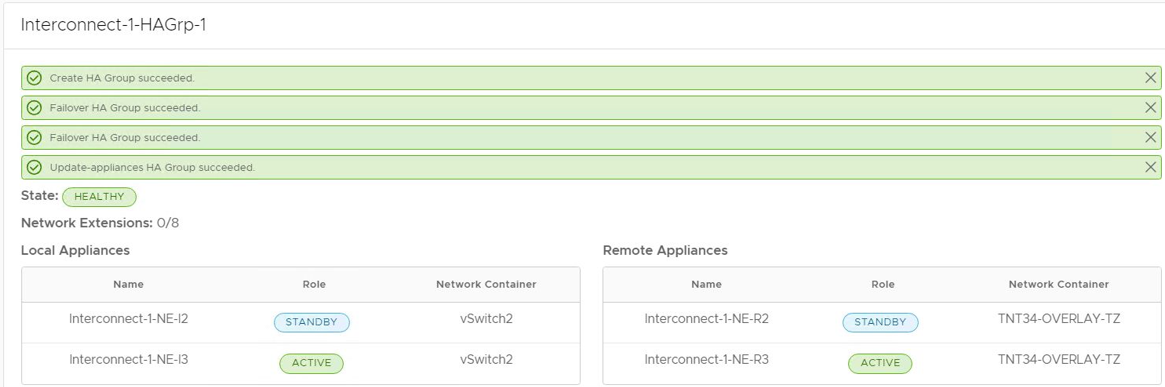

アップグレードが完了したらStandbyになります。自動でフェイルバックは行われません。
