Azure VMware Solutionで実現する、簡単で迅速なクラウド移行のステップ（５）

前回は、VMware HCX（以下、HCX）の初期設定とサイトペアリングを記事にしました。

今回はオンプレミスの仮想マシンをAzure VMware Solution（以下、AVS）のプライベートクラウドに移行するため、サービスメッシュを構成します。

構成の確認
HCX構築ステップ
サービスメッシュとは
ネットワークプロファイル作成
- 管理用ネットワークプロファイル
- vMotion用ネットワークプロファイル
  - 補足：vMotion用ポートグループ
コンピュートプロファイル作成
サービスメッシュ構成
終わりに
PR：Azure VMware Solution とは？

構成の確認

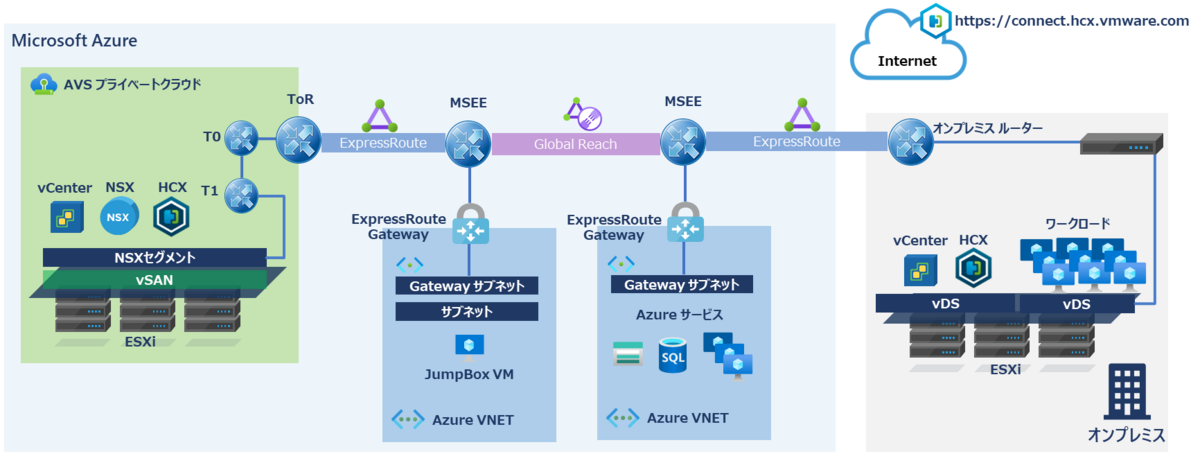

AVSとオンプレミスのvSphere環境がネットワーク接続され、それぞれの環境のHCX Managerでサイトペアリングを構成しています。この段階では仮想マシンを移行できる環境は整っていませんので、引き続きHCXの作業を続けます。

HCX構築ステップ

HCXを構築するには以下のステップが必要です。

AVSにHCX Cloud Maneger デプロイ　←完了
オンプレミスにHCX Connector デプロイ　←完了
初期設定　←完了
サイトペアリング　←完了
サービスメッシュ構成　←ここから続きを実施
1. ネットワークプロファイル作成
2. コンピュートプロファイル作成
L2延伸構成

サービスメッシュとは

サービスメッシュは、VMware HCX サービスを提供するための構成です。

VMware HCX サービスはHCXサイト間で通信の確立、L2延伸、仮想マシンの移行などHCXの機能を提供します。

サービスメッシュを構成するとAVSとオンプレミスのvSphere環境に以下の仮想アプライアンスがデプロイされます。

HCX Interconnect（以下、HCX-IX）
仮想マシンを移行する通信用にIPSec VPNを構成し、仮想マシンのHCX vMotionおよびCold Migration/Bulk Migrationを行う
vCenterからはダミーESXiとして認識される
HCX WAN Optimization（以下、HCX-WO）
HCX-IXと連携し、帯域制御および通信の最適化を行う
HCX Network Extension（以下、HCX-NE）
L2延伸用にIPsec VPNを構成し、オンプレミスの分散ポートグループをAVSのvSphere環境へL2延伸を行う
HCXのライセンスをEnterpriseエディションにアップグレードすることで冗長構成も可能

サービスメッシュを構成するには、ネットワークプロファイルとコンピュートプロファイルの作成が必要になります。

ネットワークプロファイル作成

オンプレミスからAVSのプライベートクラウド*1へ仮想マシンの移行をするにあたり、オンプレミス環境に以下4種類のネットワークプロファイルを定義します。

ネットワークプロファイルではVMware HCX サービスを構成する仮想アプライアンスが接続するポートグループを指定します。

Management
HCX Manager・HCX-IX・HCX-NEがvCenterやESXi等との通信に使用し、Cold Migrationで使用される。
HCX Uplink
HCX-IX・HCX-NEがリモート先のHCX-IX・HCX-NEとの通信に使用される。
vMotion
サイト内のESXiとHCX-IX間でvMotion用トラフィックに使用し、Live Migrationで使用される。
vSphere Replication
サイト内のESXiとHCX-IX間でvSphere Replication用トラフィックに使用し、Buli Migrationで使用される。

4種類のネットワークプロファイルはすべて同一のポートグループを指定する方法から、それぞれ独立したポートグループを指定する方法まで柔軟に指定することが可能です。

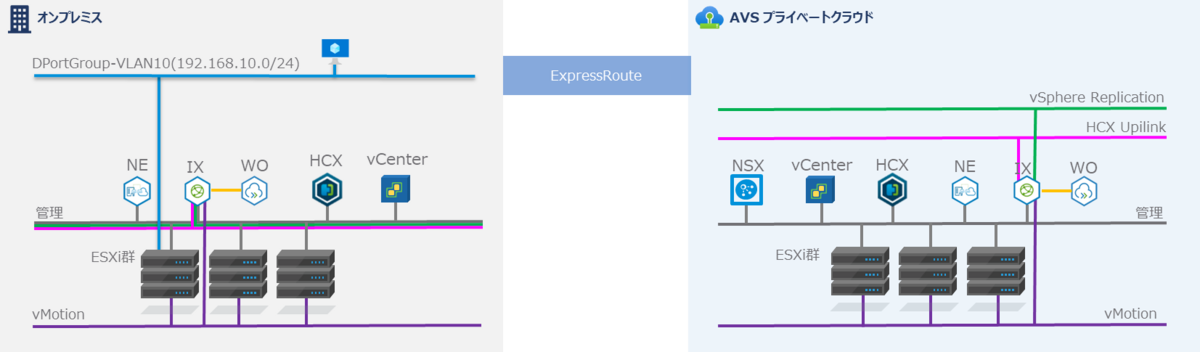

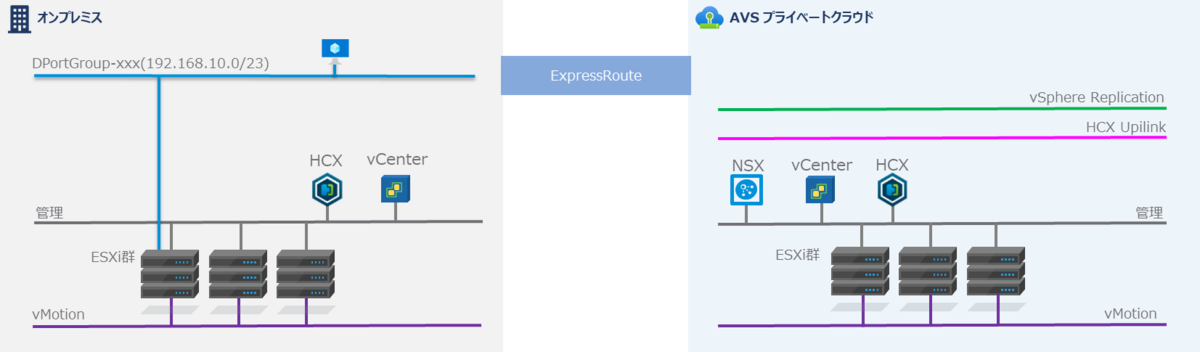

よくあるオンプレミスのvSphere環境として、下図左側のように管理用ネットワーク・vMotion用ネットワーク・仮想マシン用分散ポートグループを例とした場合です。

オンプレミスにはHCX UplinkとvSphere Replication用ネットワークが存在しないため、管理用ネットワークに同居する形でネットワークプロファイルを作成することが可能です。

既存ネットワークの構成変更は容易ではないため、今回の構成ではHCX UplinkとvSphere Replication用が同居した管理用とvMotion用の2つのネットワークプロファイルを作成します。

AVS側にはAVSデプロイ時に/22のアドレス範囲から必要なネットワークは自動的に構成されます。
詳細は下記URLを参照
チュートリアル - ネットワーク計画のチェックリスト - Azure VMware Solution | Microsoft Learn

管理用ネットワークプロファイル

HCX-IXとHCX-NEが接続する管理用のネットワークプロファイルを作成します。

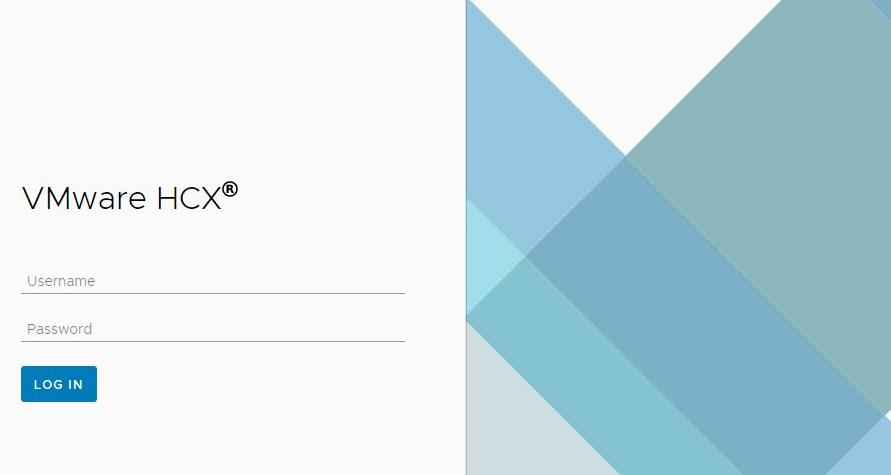

（１）ブラウザから「https://オンプレミス側HCXのIPアドレス」を入力し、オンプレミスvCenterの管理者ユーザーでVMware HCXにログインします。

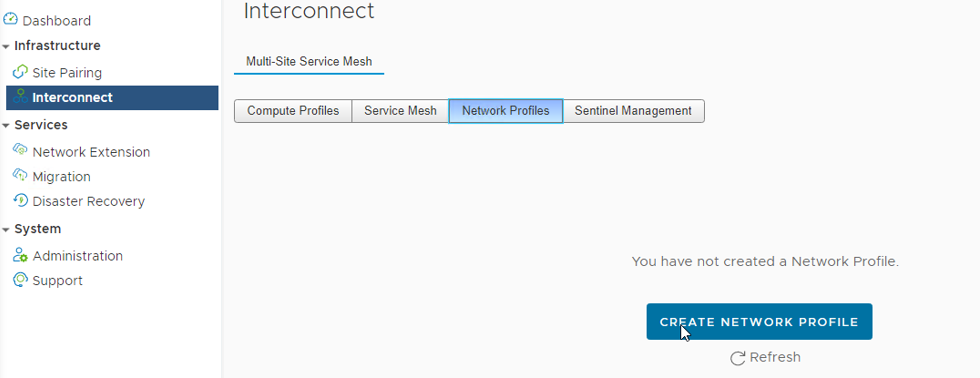

（２）Interconnectから、Network Profilesを選択し、「CREATE NETWORK PROFILE」を押下します。

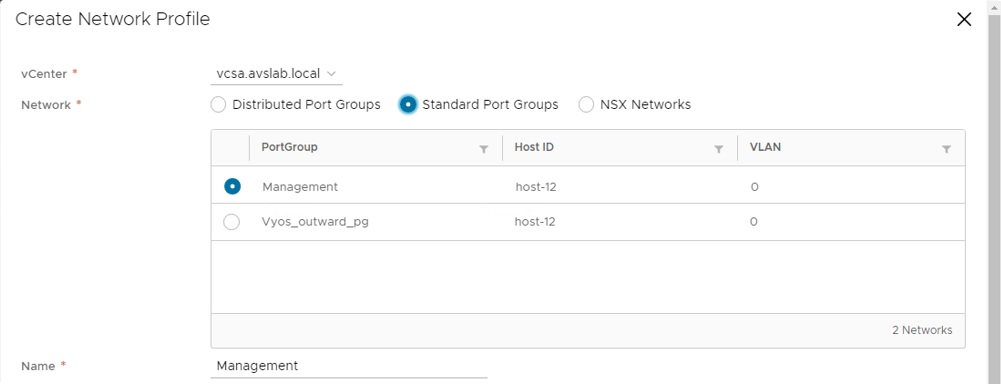

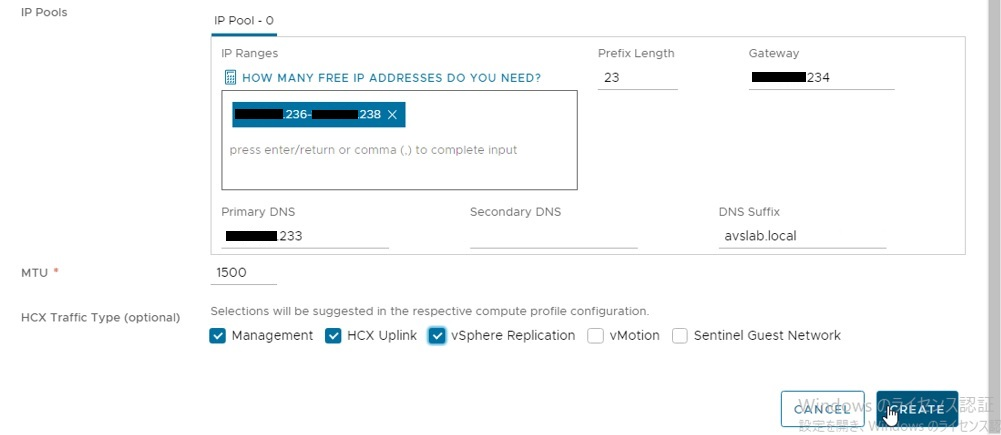

（３）管理用ネットワークプロファイルを作成するため、以下のパラメータを入力し、「CREATE」を押下します。

vCenter：オンプレミス側のvCenter
Network：管理用ポートグループ（VSS、VDS、NSX Networkから選択可能）
Name：管理用ネットワークプロファイルの名前（デフォルトでは選択したポートグループ名が付与）

IP Ranges：HCX-IXとHCX-NEが管理用セグメントに割り当てられるIPアドレスを範囲指定（範囲内から自動でIPアドレスを割り当てる）
Prefix Length：サブネットマスク
Gateway：ゲートウェイアドレス
Primary DNS：プライマリDNSのIPアドレス
Scondary DNS：セカンダリDNSのIPアドレス
DNS Suffix：オンプレミスのドメイン名
MTU：デフォルト値1500（既存ネットワークに合わせ変更）
HCX Traffic Type：どのネットワークプロファイル用途で利用するか選択
※今回は管理用にHCX UplinkとvSphere Replicationを同居

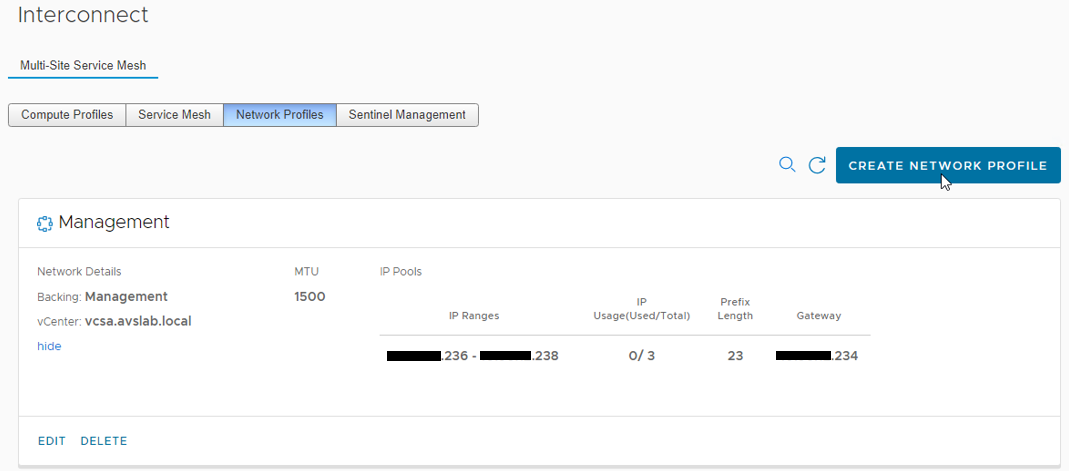

（４）管理用ネットワークプロファイルが作成されました。

vMotion用ネットワークプロファイル

続いて、vMotion用のネットワークプロファイルを作成します。

前提として、オンプレミ側vSphere環境のvMotionで使用している仮想スイッチにHCX-IXが接続するポートグループが作成されている必要があります。*2

（１）管理用ネットワークプロファイルの続きから、「CREATE NETWORK PROFILE」を押下します。

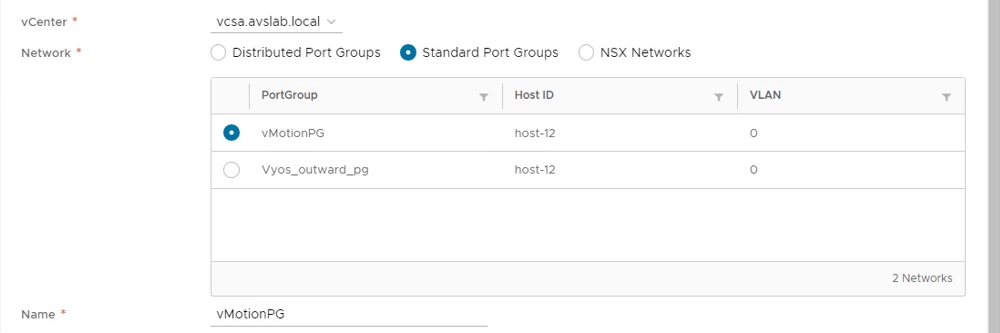

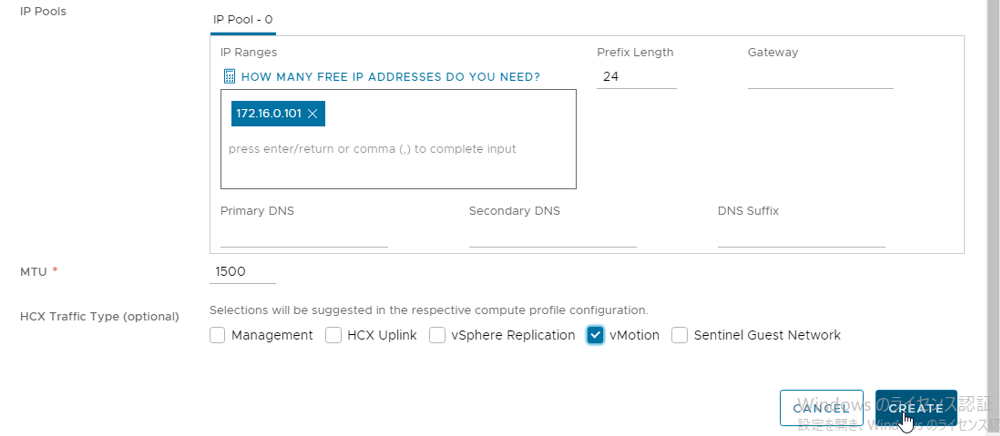

（２）vMotion用ネットワークプロファイルを作成するため、以下のパラメータを入力し、「CREATE」を押下し、ネットワークプロファイルは完了です。

vCenter：オンプレミス側のvCenter
Network：vMotion用ポートグループ（VSS、VDS、NSX Networkから選択可能）
Name：vMotion用ネットワークプロファイルの名前（デフォルトでは選択したポートグループ名が付与）

IP Ranges：HCX-IXがvMotion用セグメントに割り当てられるIPアドレスを範囲指定（範囲内から自動でIPアドレスを割り当てる）
Prefix Length：サブネットマスク
MTU：デフォルト値1500（既存ネットワークに合わせ変更）
HCX Traffic Type：どのネットワークプロファイル用途で利用するか選択

補足：vMotion用ポートグループ

HCX-IXが接続するvMotion用ポートグループを作成し、vMotion用ネットワークプロファイルを作成する際に指定します。

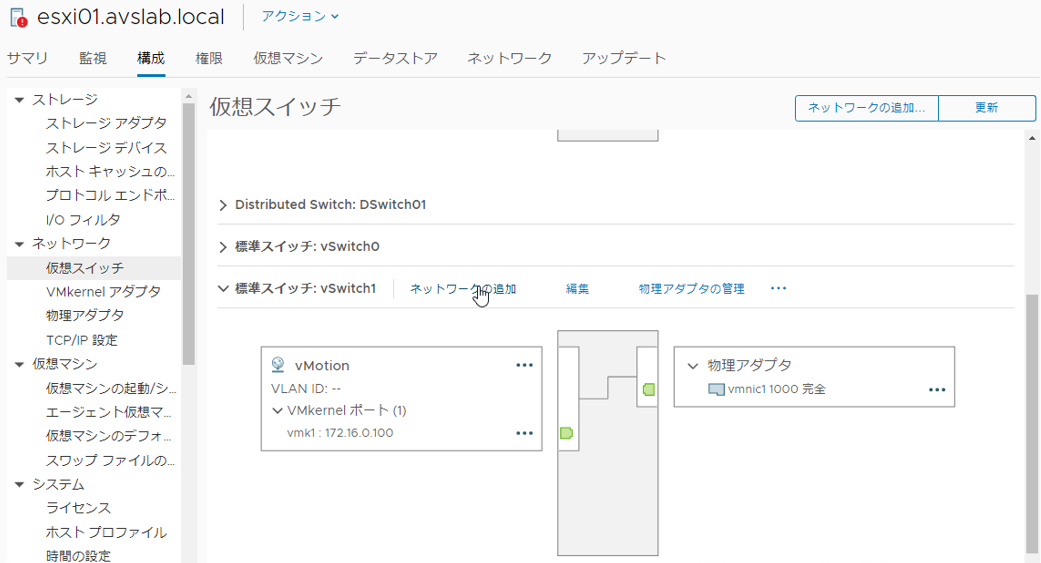

（１）オンプレミス側ESXiのvMotion用仮想スイッチから、「ネットワークの追加」を押下します。*3

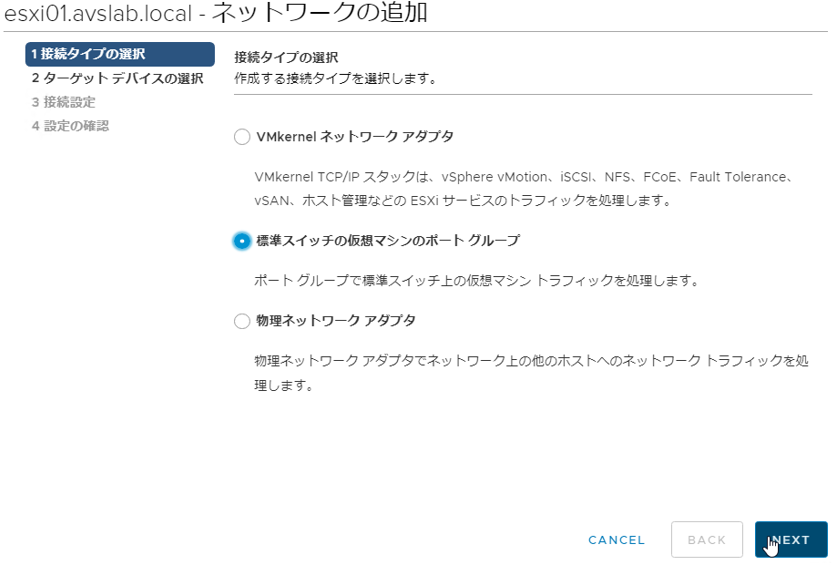

（２）「標準スイッチの仮想マシンのポートグループ」を選択して、「NEXT」を押下します。

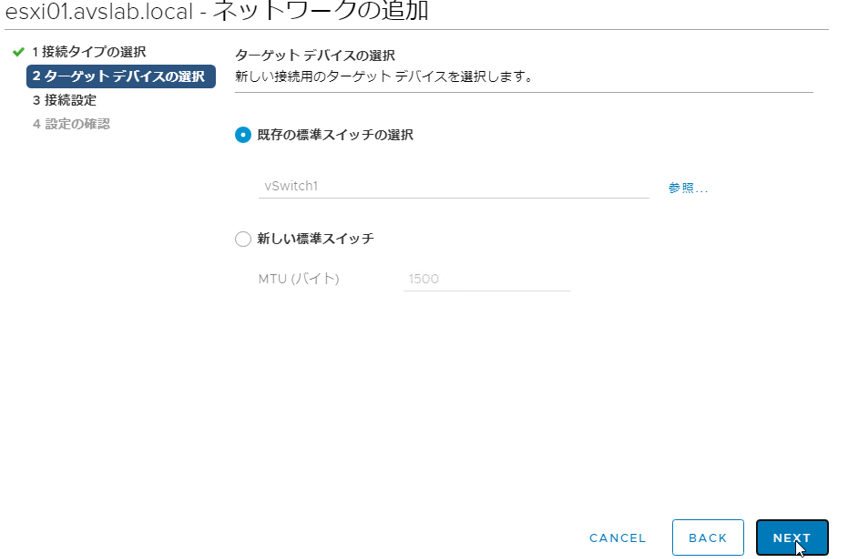

（３）vMotionで利用している既存の標準スイッチを選択し、「NEXT」を押下します。

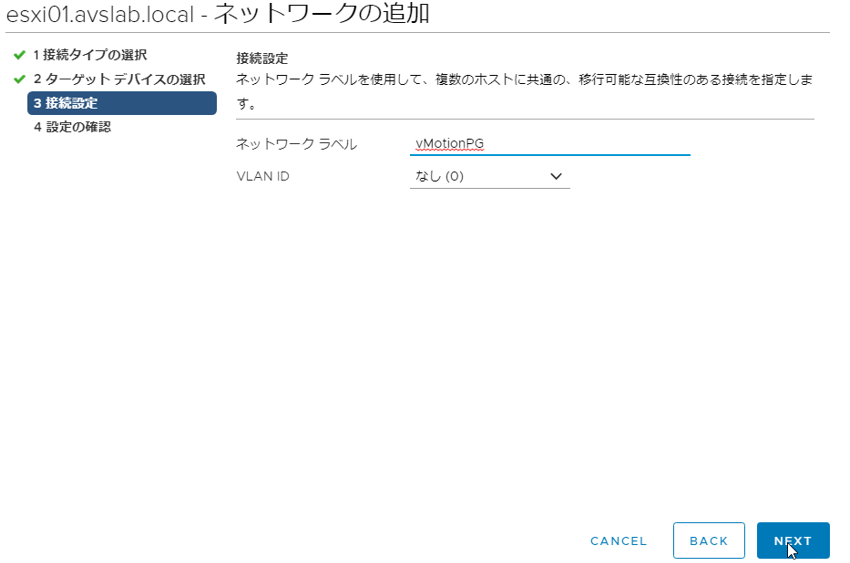

（４）任意のネットワークラベルとVLAN IDを入力し、「NEXT」を押下します。

ネットワークラベル：HCX-IXが利用するポートグループの名前
VLAN ID：VLANを設定している場合はVLANを指定

（５）「FINISH」を押下します。

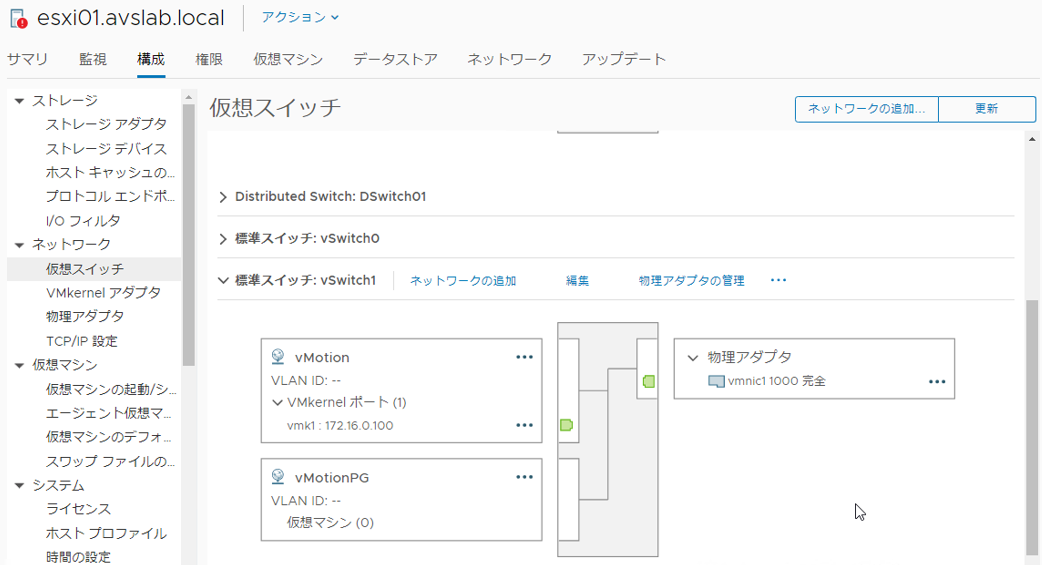

（６）HCX-IXが接続するvMotionのポートグループが作成されました。

コンピュートプロファイル作成

コンピュートプロファイルではサービスメッシュでデプロイされる仮想アプライアンスのクラスタ・データストア・ネットワークなどオンプレミス側のデプロイ先を定義します。*4

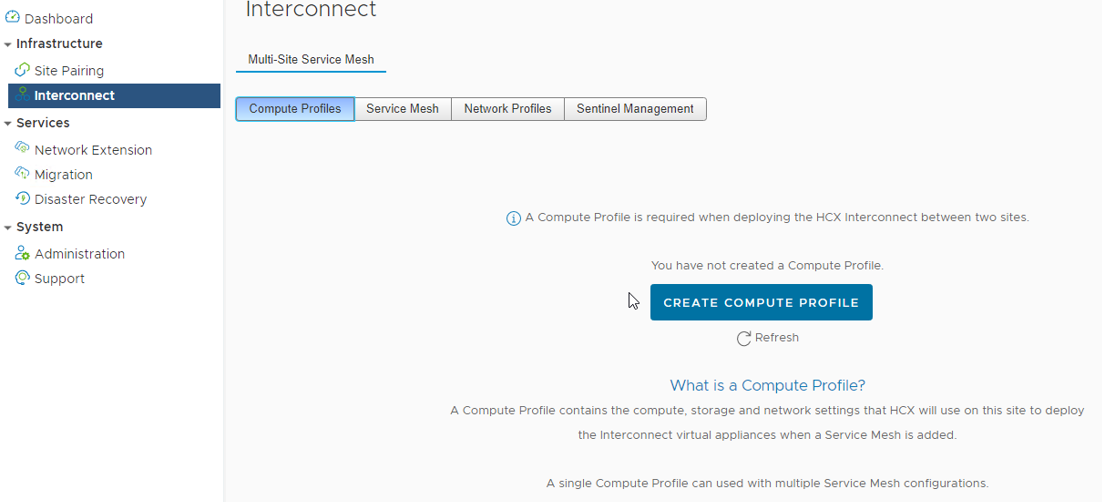

（１）Interconnectから、Compute Profilesを選択し、「CREATE COMPUTE PROFILE」を押下します。

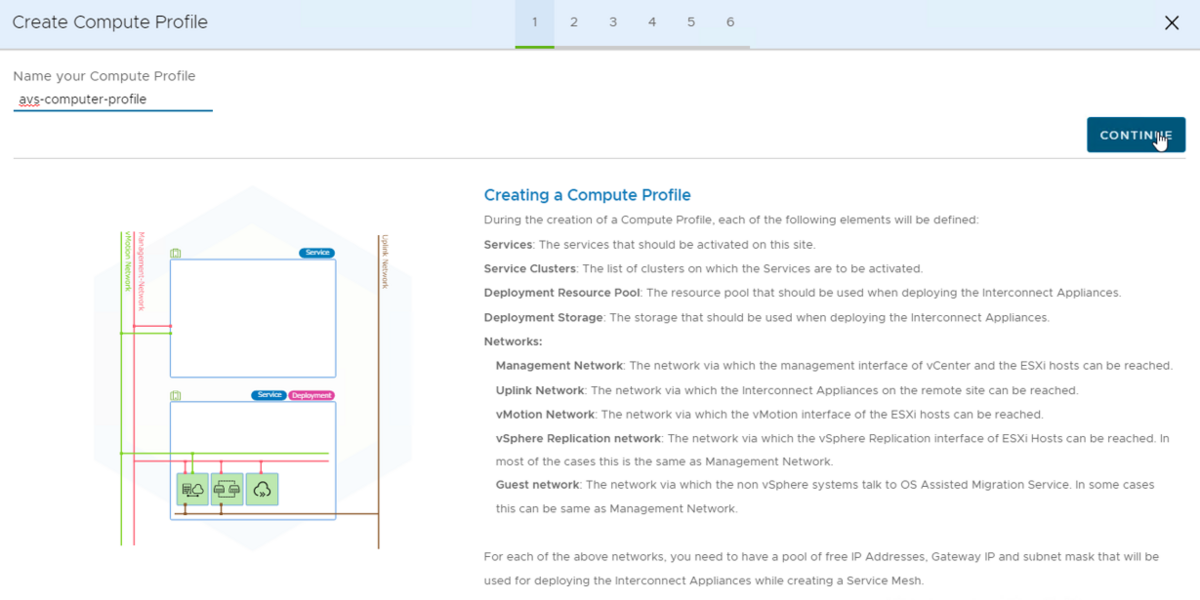

（２）任意のコンピュートプロファイル名を入力し、「CONTINUE」を押下します。

Name your Compute Profile：コンピュートプロファイル名

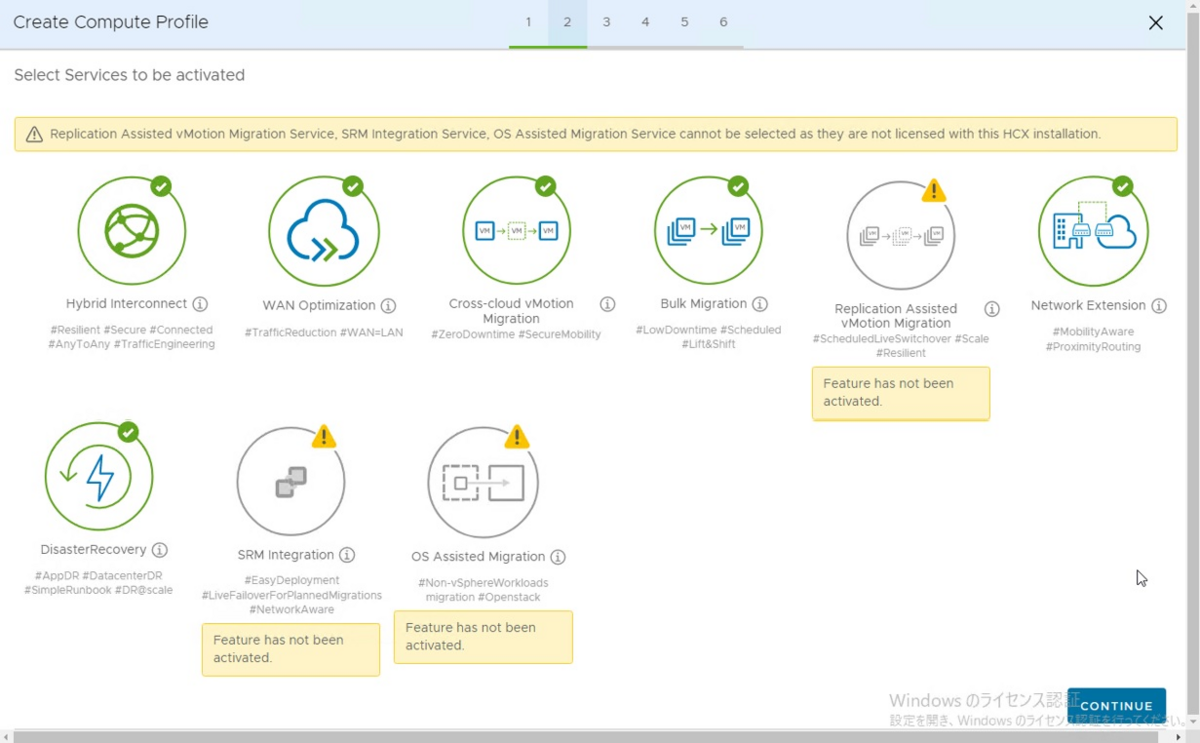

（３）「CONTINUE」を押下します。*5

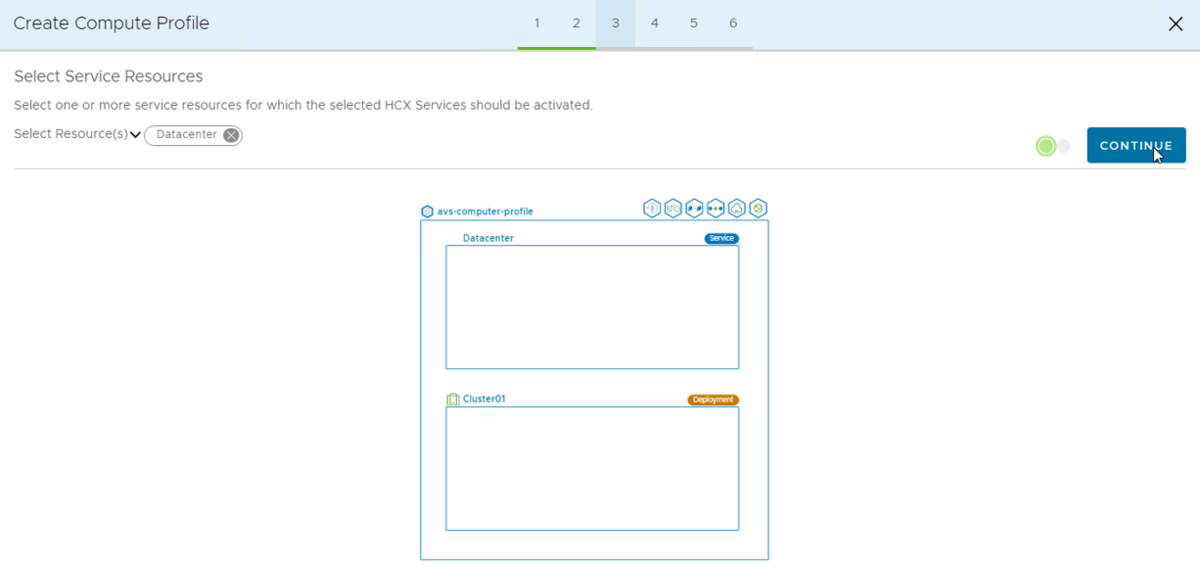

（４）HCXサービスを利用するデータセンターを選択し、「CONTINUE」を押下します。

Select Resource(s)：vSphereのデータセンターもしくはクラスタを指定

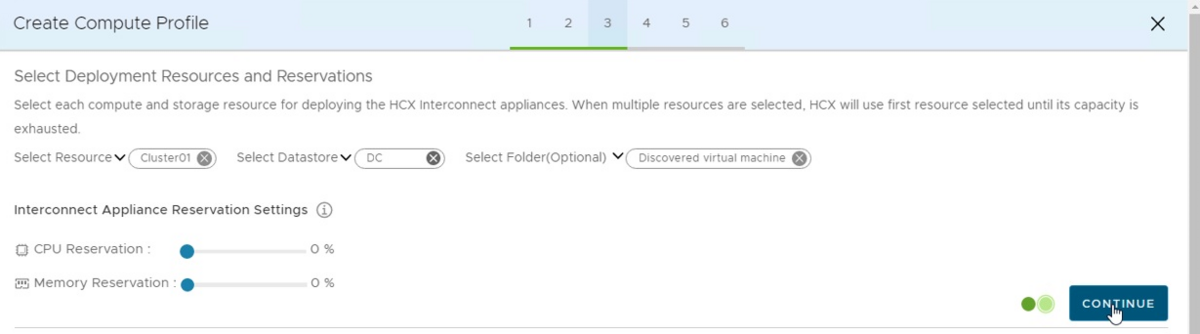

（５）サービスメッシュで展開される仮想アプライアンスのデプロイ先を指定して、「CONTINUE」を押下します。

Select Resource：vSphereのクラスタやリソースプールを指定
Select Datastore：vSphereのデータストアを指定
Select Folder：vSphereのフォルダを指定

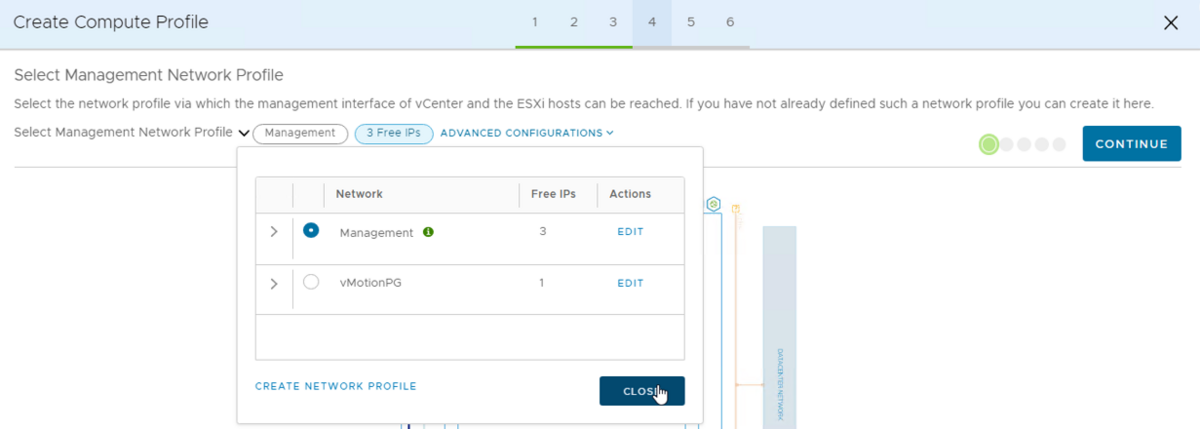

（６）管理用で利用するネットワークプロファイルを選択し、「CONTINUE」を押下します。

Select Management Network Profile：作成した管理用ネットワークプロファイル

（７）アップリンクで利用するネットワークプロファイルを選択し、「CONTINUE」を押下します。

Select Uplink Network Profile：作成した管理用ネットワークプロファイル
※今回の構成ではアップリンクを管理用ネットワークと同居したため

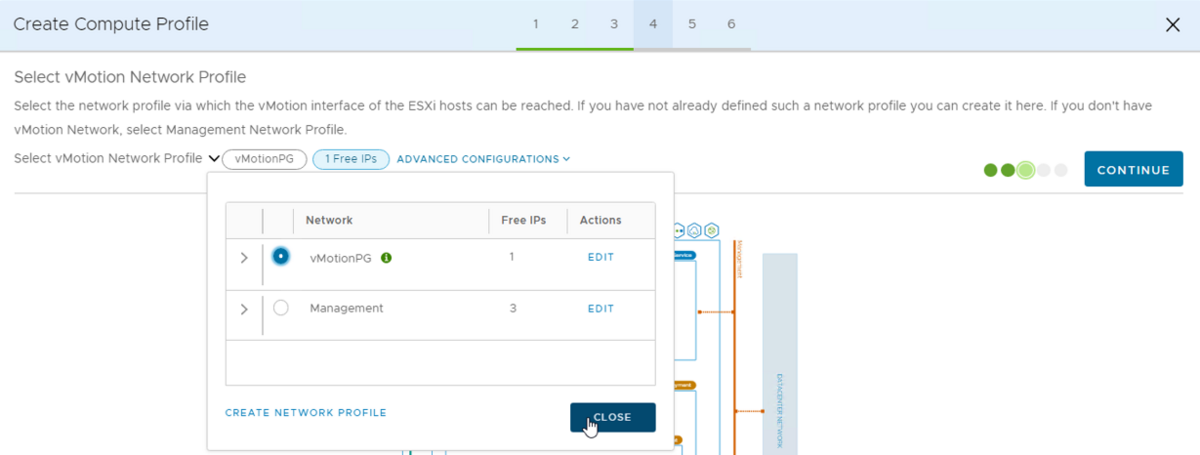

（８）vMotionで利用するネットワークプロファイルを選択し、「CONTINUE」を押下します。

Select vMotion Network Profile：作成したvMotion用ネットワークプロファイル

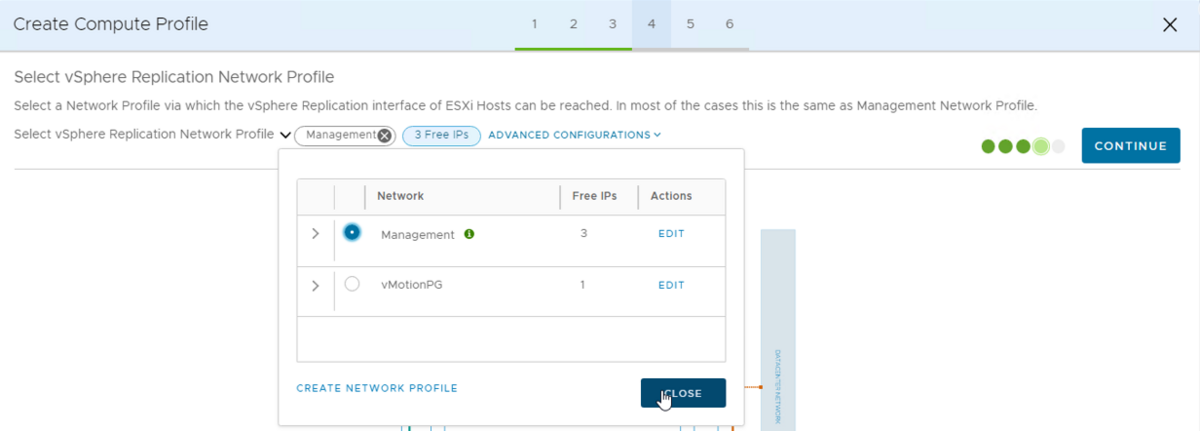

（９）vSphere Replicationで利用するネットワークプロファイルを選択し、「CONTINUE」を押下します。

Select vSphere Replication Network Profile：作成した管理用ネットワークプロファイル
※今回の構成ではvSphere Replicationを管理用ネットワークと同居したため

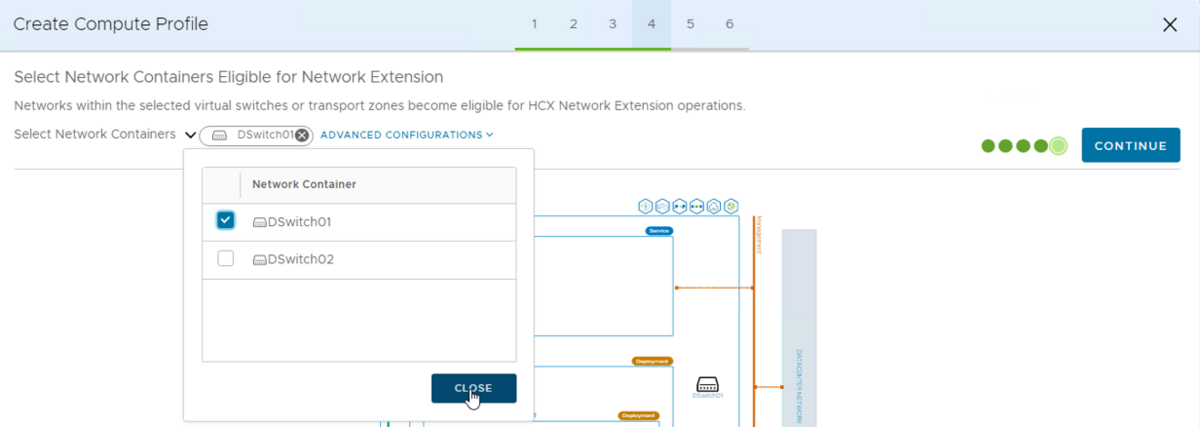

（１０）L2延伸をする分散仮想スイッチを選択し、「CONTINUE」を押下します。*6

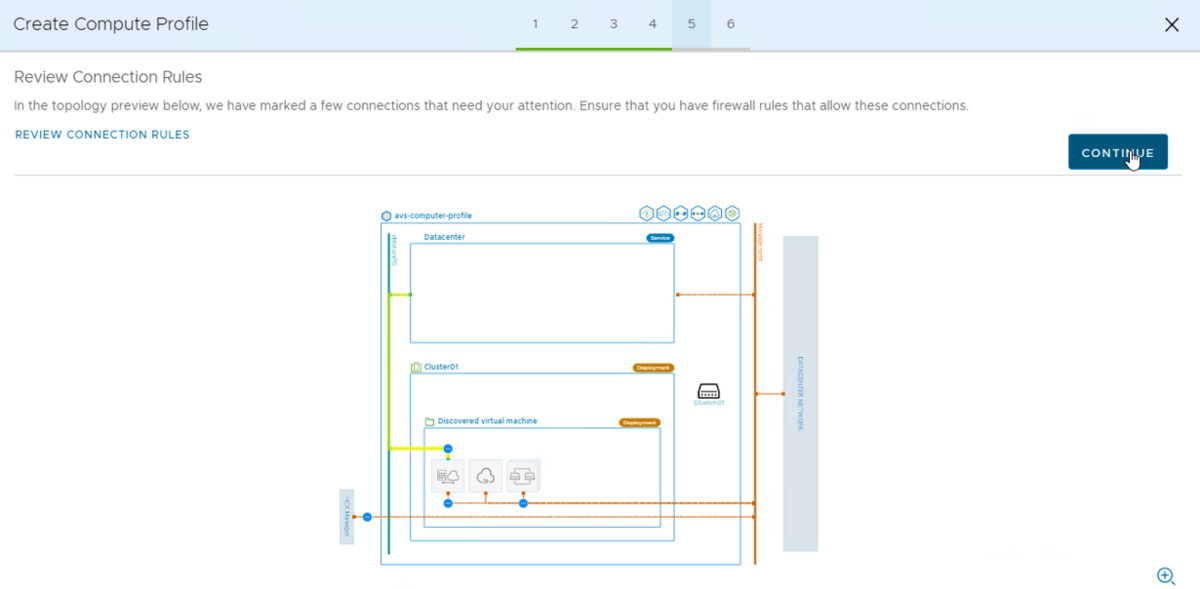

（１１）ネットワークトポロジーが表示されるので、「CONTINUE」を押下します。
今回の構成では右側のオレンジ色の線が管理用、左側の緑色の線がvMotion用になります。

（１２）「FINISH」を押下します。

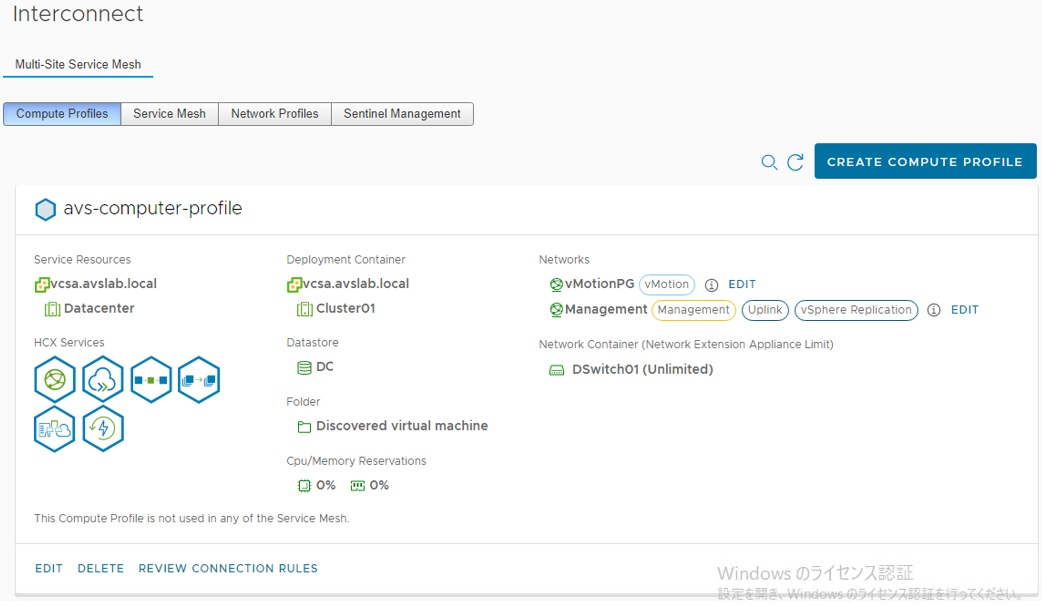

（１３）コンピュートプロファイルが作成されました。

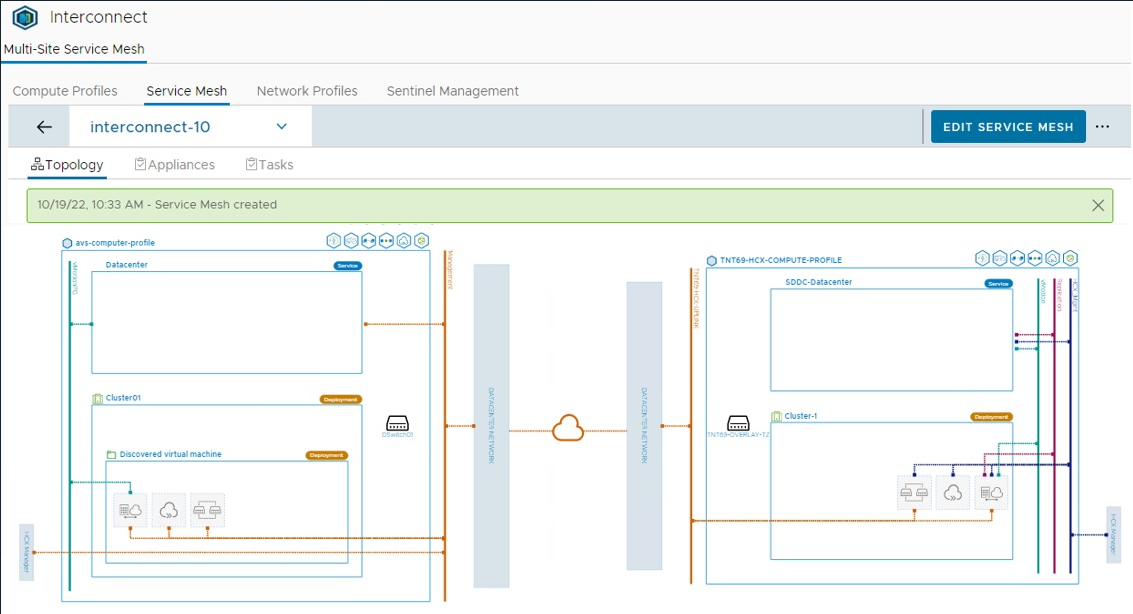

サービスメッシュ構成

ネットワークプロファイルとコンピュートプロファイルを作成したので、サービスメッシュを構成します。

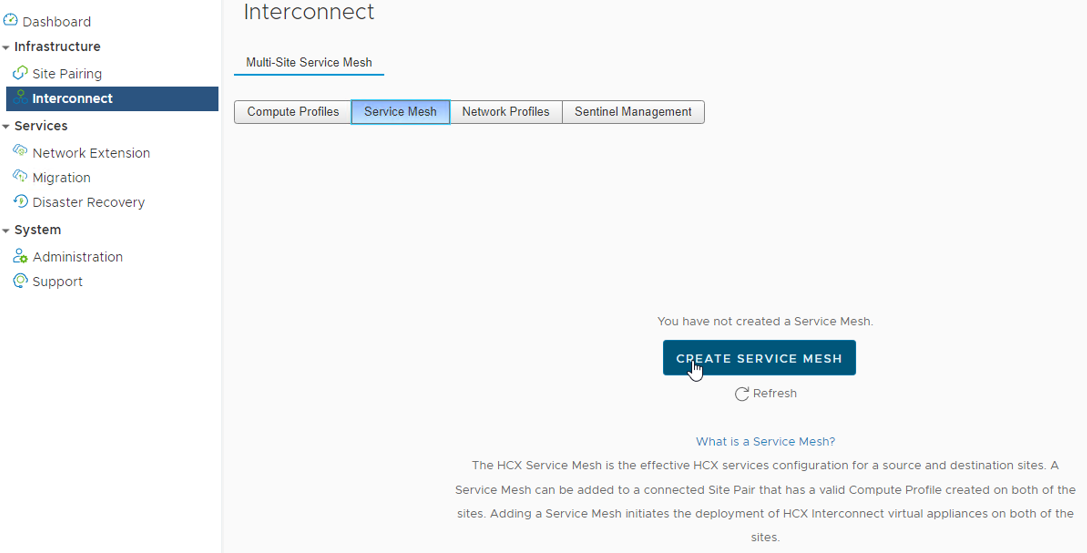

（１）Interconnectから、Service Meshを選択し、「CREATE SERVICE MESH」を押下します。

（２）オンプレミスとAVSそれぞれのHCXサイトを選択し、「CONTINUE」を押下します。

左側：オンプレミス側のHCX（初期設定で入力したSystem Name）
右側：AVS側のHCX（自動生成されたSystem Name）

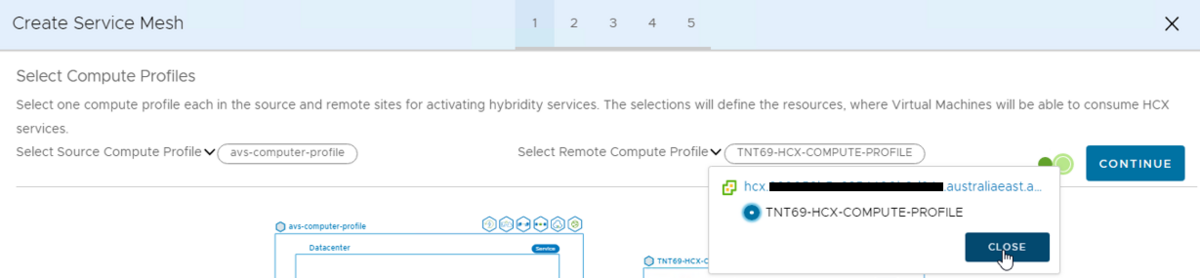

（３）オンプレミスとAVSそれぞれのコンピュートプロファイルを選択し、「CONTINUE」を押下します。

Select Source Compute Profile：オンプレミス側のコンピュートプロファイル
Select Remote Compute Profile：AVS側のコンピュートプロファイル（自動生成）

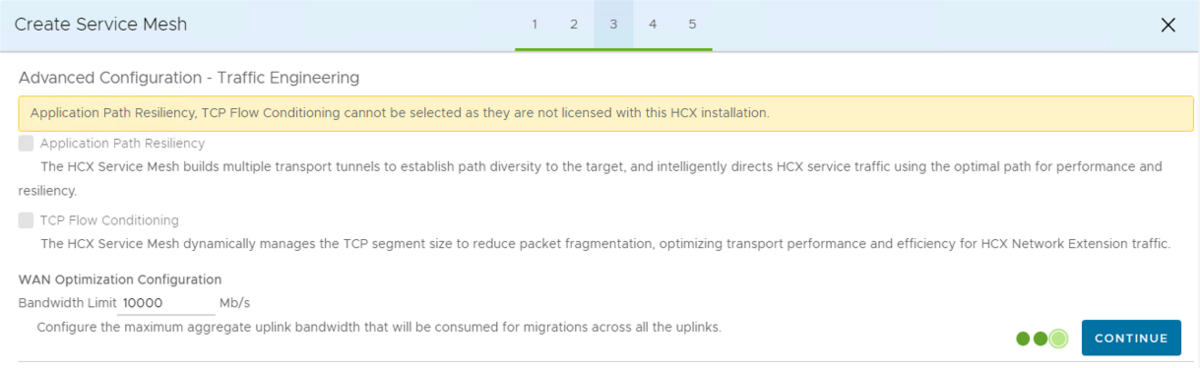

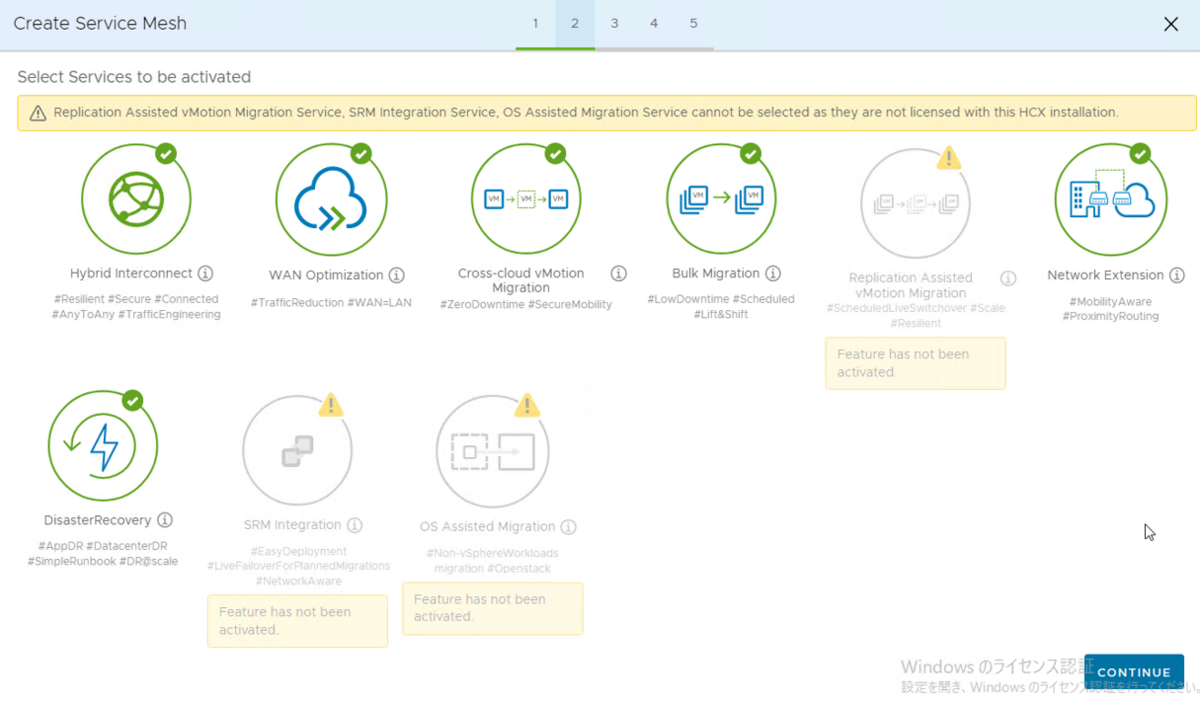

（４）「CONTINUE」を押下します。*7

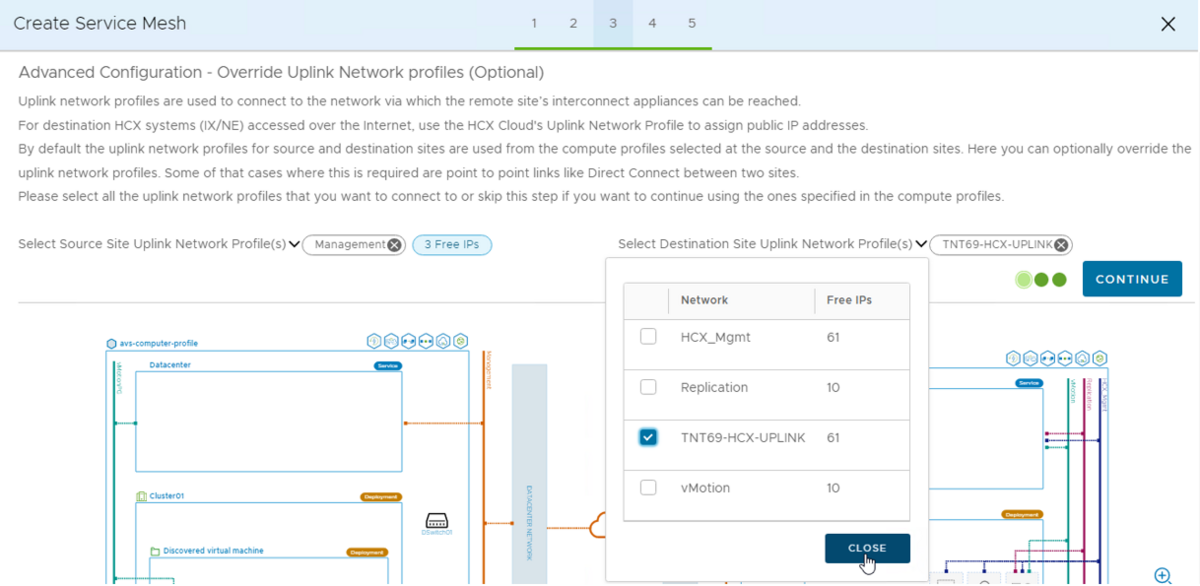

（５）オンプレミスとAVSそれぞれのアップリンクを選択し、「CONTINUE」を押下します。

Select Source Site Uplink Network Profile(s)：管理用ネットワークプロファイル
※今回の構成ではアップリンクを管理用ネットワークと同居したため
Select Remote Site Uplink Network Profile(s)：AVS側のUplink（自動生成）
