Azure VMware Solutionで実現する、簡単で迅速なクラウド移行のステップ（１）

Azure VMware Solution（以下、AVS）が一般提供がされて数年経過しました。

いまだに案件の引き合いも多く、導入実績もできているため、このブログではAVSのデプロイからネットワーク接続・L2延伸による移行方法などを記載していきます。

※記載の内容は執筆時点の公開情報を元にしております。

AVSとはMicrosoft Azure上で、VMware社のvSphere環境を提供するサービスです。

オンプレミスでvSphereをご利用の方は多いと思いますが、AVSと接続すれば稼働中の仮想マシンをIPアドレスの変更をすることなくクラウドに移行できます。また、リソースが足りなくなった際のESXi追加もポータル上から数クリックで完了します。

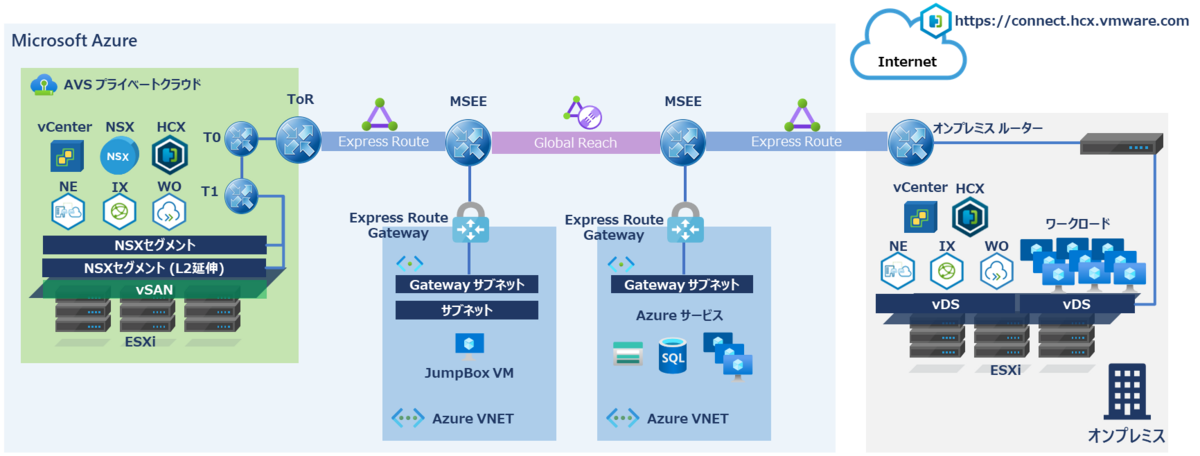

AVSをデプロイすると以下の構成*1でvSphere環境（以下、プライベートクラウド*2）が構築されます。

AVSのユースケースとしてニーズが高いのは主に以下のケースになるかと思います。

いずれにしてもオンプレミスとの接続が検討されます。
AVSのプライベートクラウドとオンプレミスを接続するにはExpress Routeが必要になります。*3

Express Routeでオンプレミスと接続しても、AVSとオンプレミスでそれぞれのvSphere環境が構築されているだけの状態となりますので、HCXを利用してお互いのvSphere環境をペアリングします。

HCXでペアリング後、HCXの機能を利用してオンプレミスのワークロード用仮想マシンが配置されているvDSをAVSのプライベートクラウドまでL2延伸することで、IPアドレスを変更することなく仮想マシンをAVSにvMotionすることができます。

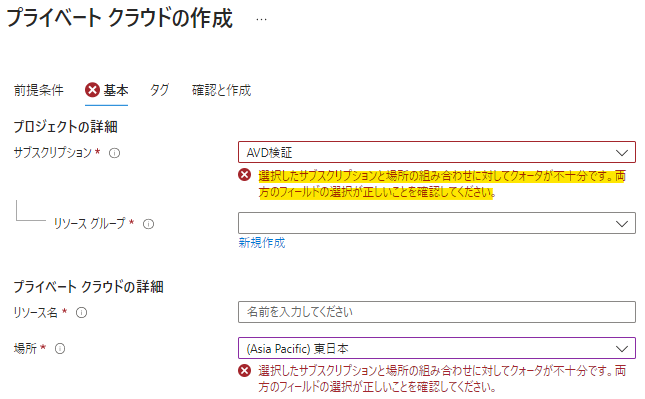

Azureを利用していても、いきなりAVSはデプロイできません。まずはホストクォータのリクエストをします。リクエストをしないと下図のようなエラーが発生し、デプロイはできません。

AVSを検討するにあたり既存環境の調査・ユースケースや移行対象の明確化・サイジング・利用料金などの考慮事項が多々あるのですが、本ブログでは、まずは作ってみることを目的にAVSをデプロイします！

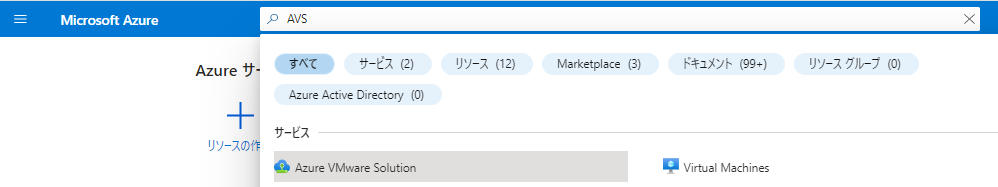

（１）Azureポータルにログインして、「Azure VMware Solution」を押下します。

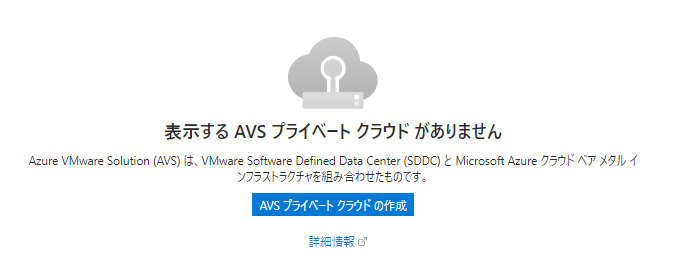

（２）「AVSプライベートクラウドの作成」を押下します。

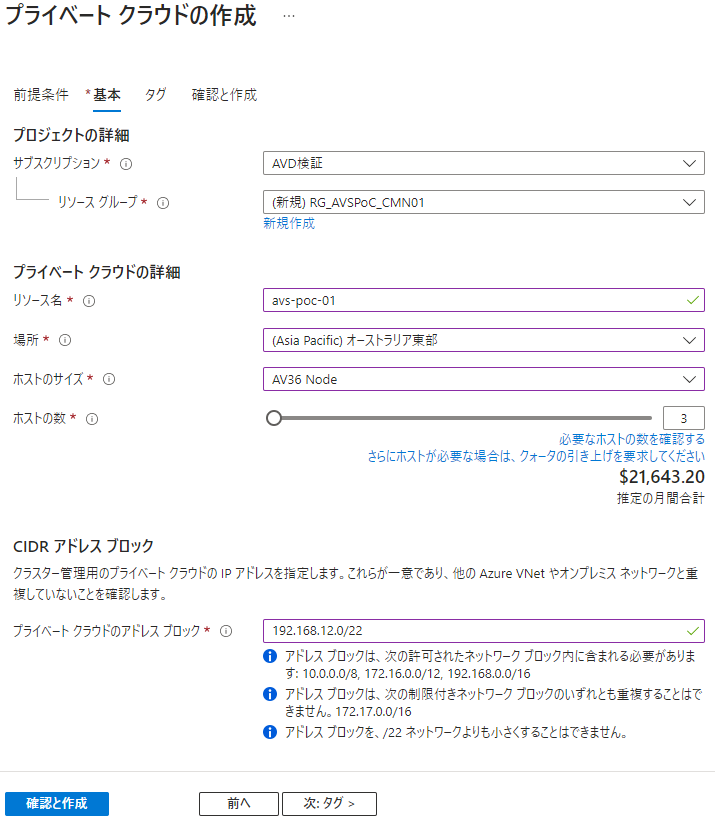

（３）「基本」タブに必要な情報を入力し「確認と作成」を押下します。

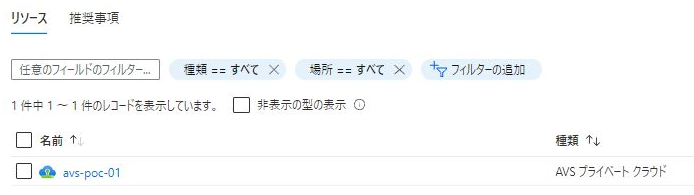

（４）検証に成功したら「作成」を押下することで、約4時間弱ほどでリソースグループにAVSが作成されます。Azureポータルで表示されるリソースはシンプルにAVSのみです。vCenterなどのコンポーネントはリソースとして表示されません。

AVSのプライベートクラウドにはESXi、vCenterサーバ、vSAN データストア、NSX-T Manager×3台、NSX-T Edge×2台が自動的にデプロイされ利用可能な状態となります。
※HCXは後から利用可否に応じてAzureポータルからデプロイします。

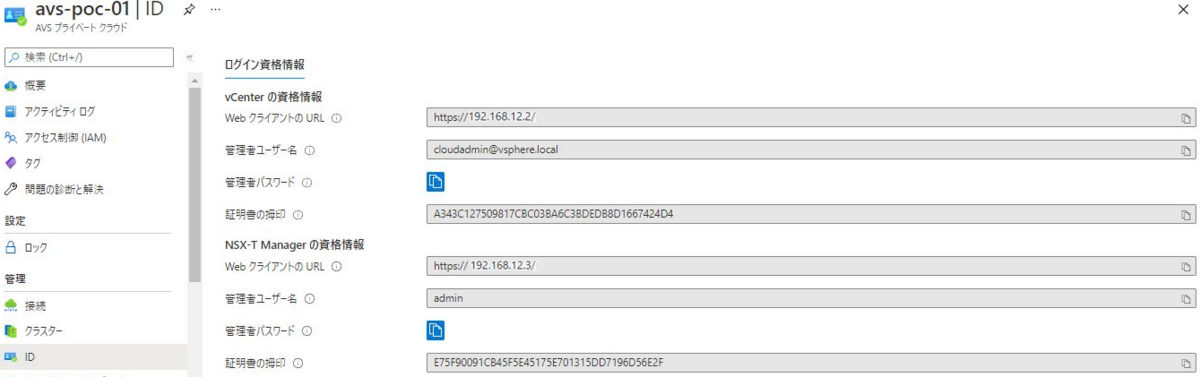

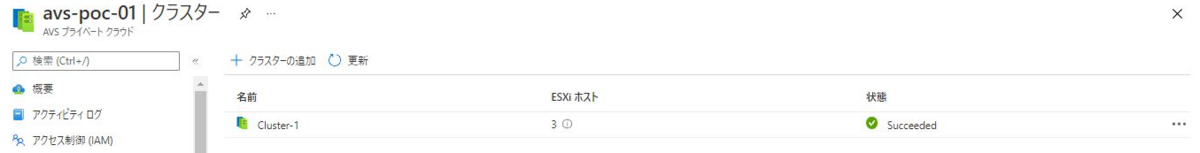

AzureポータルからESXiのノード数、vCenterやNSX-T ManagerのIPアドレスやユーザー名/パスワードが確認できます。

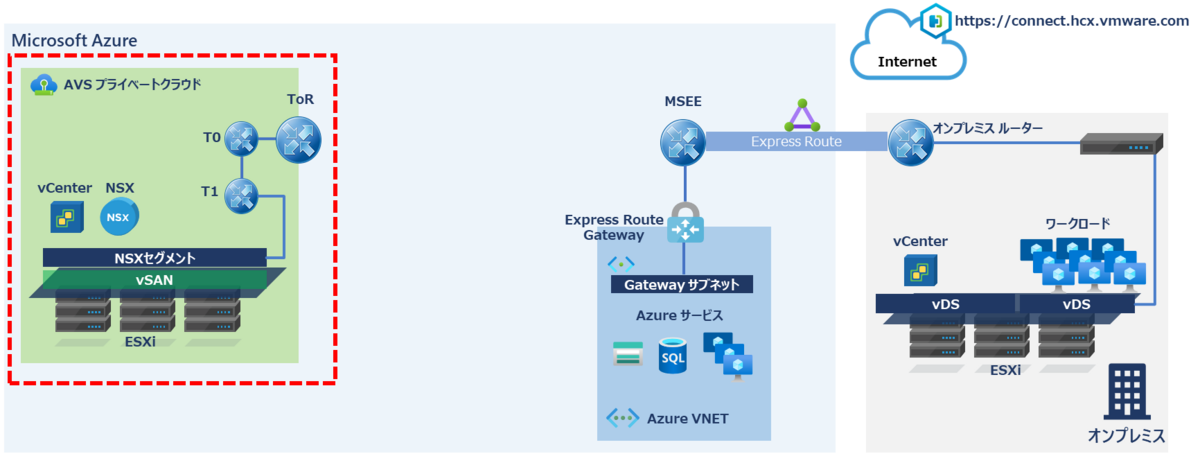

概要図では赤枠の範囲が構成されました。この段階ではどこからもvCenterやNSX-T Managerに接続できないプライベートクラウド環境となります。

オンプレミスでは互換性の確認、機器選定・調達、L2やL3のネットワーク検討、データセンターや配送の手配、ラックマウント後に各コンポーネントのインストール、などが発生すると思いますが、クラウドではそういった手間をかけずに、簡単にvSphere環境が構築できました。

次回は、プライベートクラウドを利用するためのAzureおよびオンプレミスへの接続を記載します。

JBS は東日本リージョン公開前から AVS の検証を行い、そこで得たナレッジをお伝えしています。また、AVS 導入を検討されている方向けに、PoC サービスなど JBS が支援するメニューを紹介します。
※現在、オンラインセミナーは動画配信のみとなります。

*1:2023年4月時点

*2:AVSのvSphere環境はプライベートクラウドと呼びます。

*3:HCXがVPN接続もサポートしていますが本番環境ではVPNを利用しないと思いますので、本ブログではExpress Routeを前提とします。
