Nutanix Community Edition 環境の構築 Part5

HCI Nutanix Nutanix CE

前回の記事では、AsyncDRの概要と設定方法の紹介をさせていただきました。

今回はNutanix仮想基盤への移行をサポートするNutanix Moveついて紹介していきます。

本章での検証範囲

本記事では、前回の記事で紹介した6ステップのうち、ステップ5の「Nutanix Move 移行方法」について記載します。

  1. Nutanix CE インストーラー入手
  2. Nutanix CE デプロイ＆クラスター作成
  3. Prism 基本設定
  4. Async DR 方法
  5. Nutanix Move 移行方法
  6. Flow 利用方法

Nutanix Moveについて

Nutanix Moveとは、VMwareやHyper-Vなどの仮想基盤からNutanix AHVの環境への移行をサポートする、無償のツールになります。

Nutanix Moveの特徴は以下となります。

  • 最小のダウンタイム
    • 移行に必要なダウンタイムがほとんどない
  • リスクフリー
    • 元のデータストアやプラットフォームの削除や変更をしないため、ニーズに応じてロールバックできる
  • 移行プロセス
    • VirtIOドライバーのインストールやIPアドレス、MACアドレスの保持など、移行プロセスの多くが自動化されている

Nutanix Moveポート要件について

Nutanix Moveのポート要件は以下となります。

  • ESXi 移行の要件
    • ESXi ホスト
      • ポート TCP 443 および TCP 902 で Nutanix Move から到達可能である必要がある
    • vCenter Server
      • Nutanix アプライアンスからポート TCP 443 で到達可能である必要がある
    • Nutanix
      • Nutanix MoveネットワークとAHV CVMネットワーク間のポート2049および111（いずれもTCPおよびUDP）を許可する
  • Hyper-V 移行の要件
    • WinRM-HTTPS
      • ポート 5986 を使用して通信する
    • WinRM-HTTP:
      • ポート 5985 を使用して通信する
    • RDP
      • ポート 3389 (インバウンドのみ) を使用してリモートデスクトップ接続を許可する
    • SSH
      • ポート 22 を使用してセキュアシェル接続を許可する

Nutanix Move 利用方法

それでは、Nutanix Moveのインストール方法や設定手順を解説していきます。

Nutanix Moveのインストール

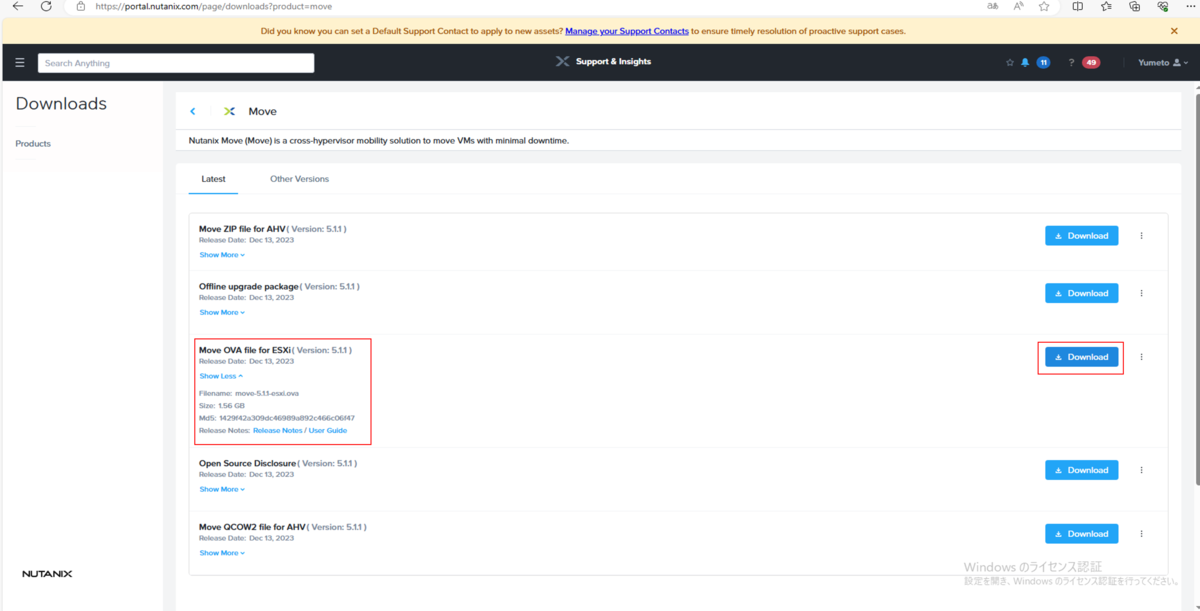

以下のURL(サポートサイト)にアクセスし、Nutanix Moveのイメージをダウンロードします。

https://portal.nutanix.com/page/downloads?product=move

※今回はESXi環境にNutanix Moveを構築するため、Move OVA file for ESXiをダウンロードする

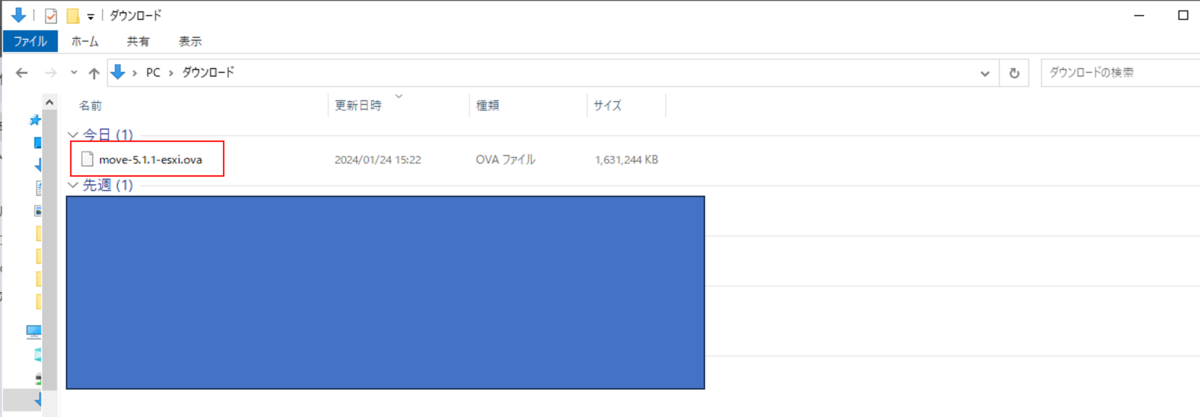

ダウンロードが完了したことを確認します。

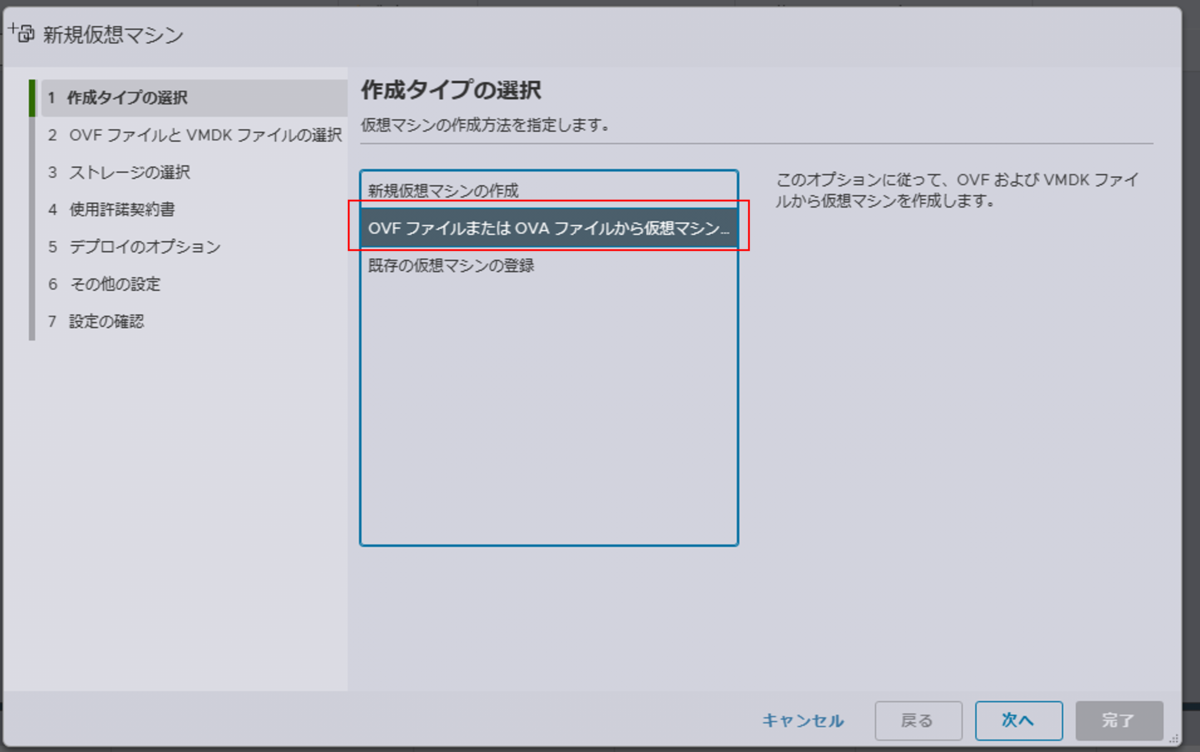

ESXiホストから仮想マシン作成する際に、[OVFファイルまたはOVAファイルから仮想マシンをデプロイ]を選択し。[次へ]をクリックします。

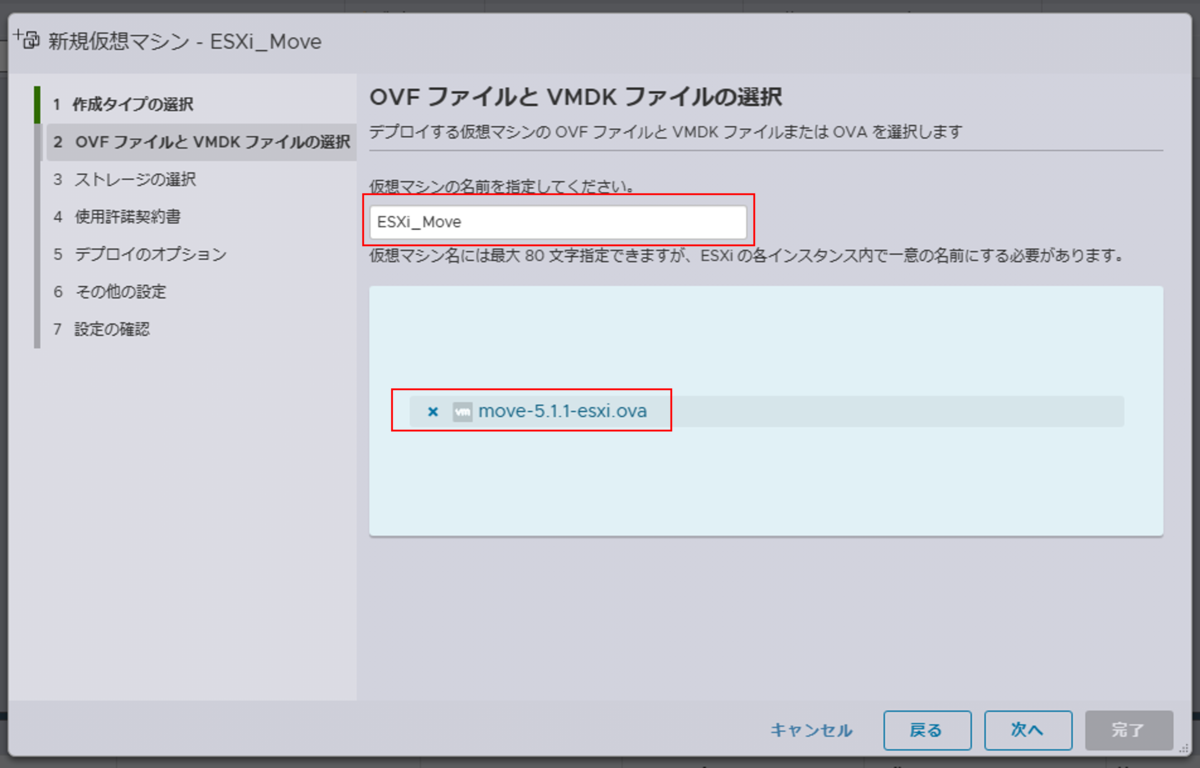

仮想マシン名を入力し、ダウンロードしたMoveのOVAファイルを選択して、[次へ]をクリックします。

仮想マシンをデプロイするストレージを選択します。

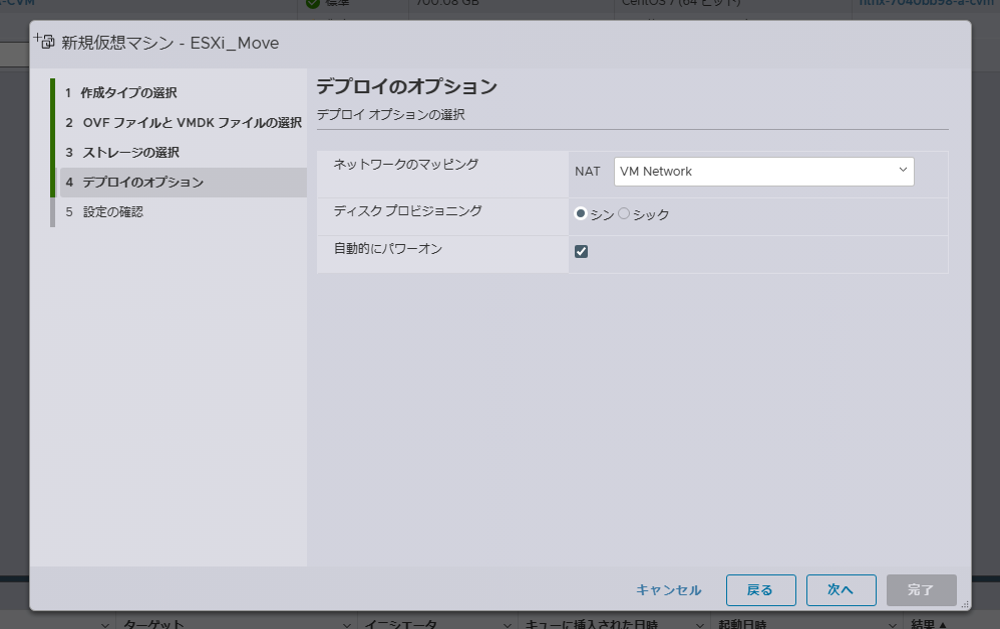

ネットワーク、ディスクモードなどは環境に適したものを選択します。

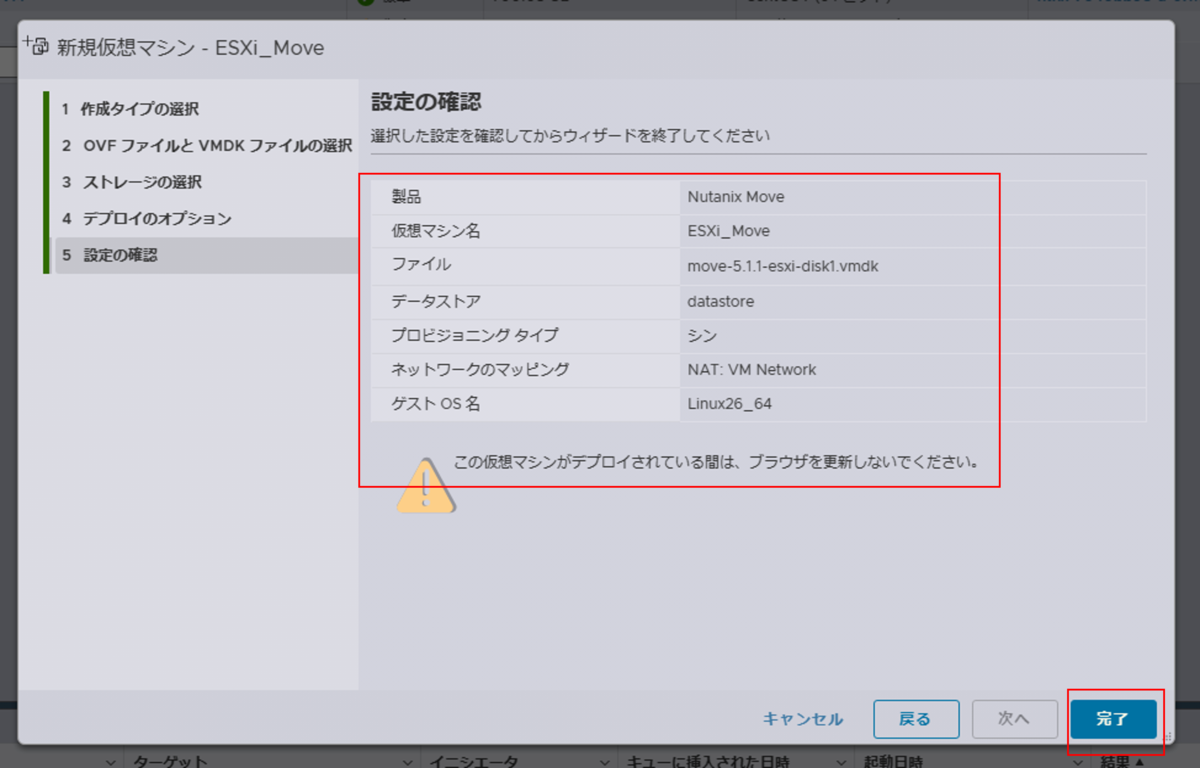

内容を確認し、[完了]をクリックします。

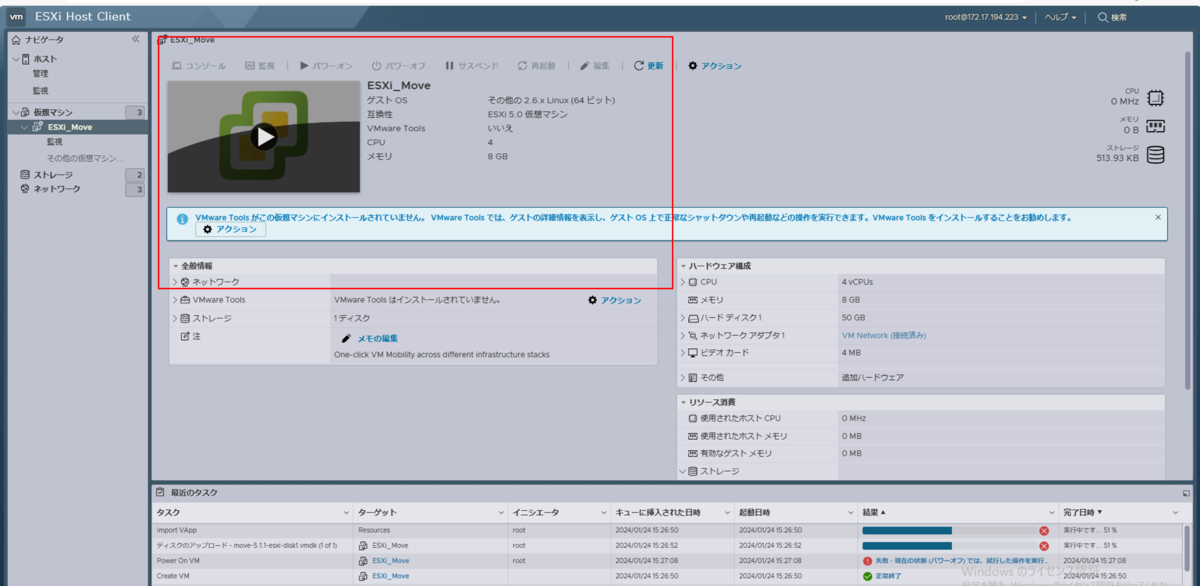

仮想マシンがデプロイされたことを確認し、起動します。

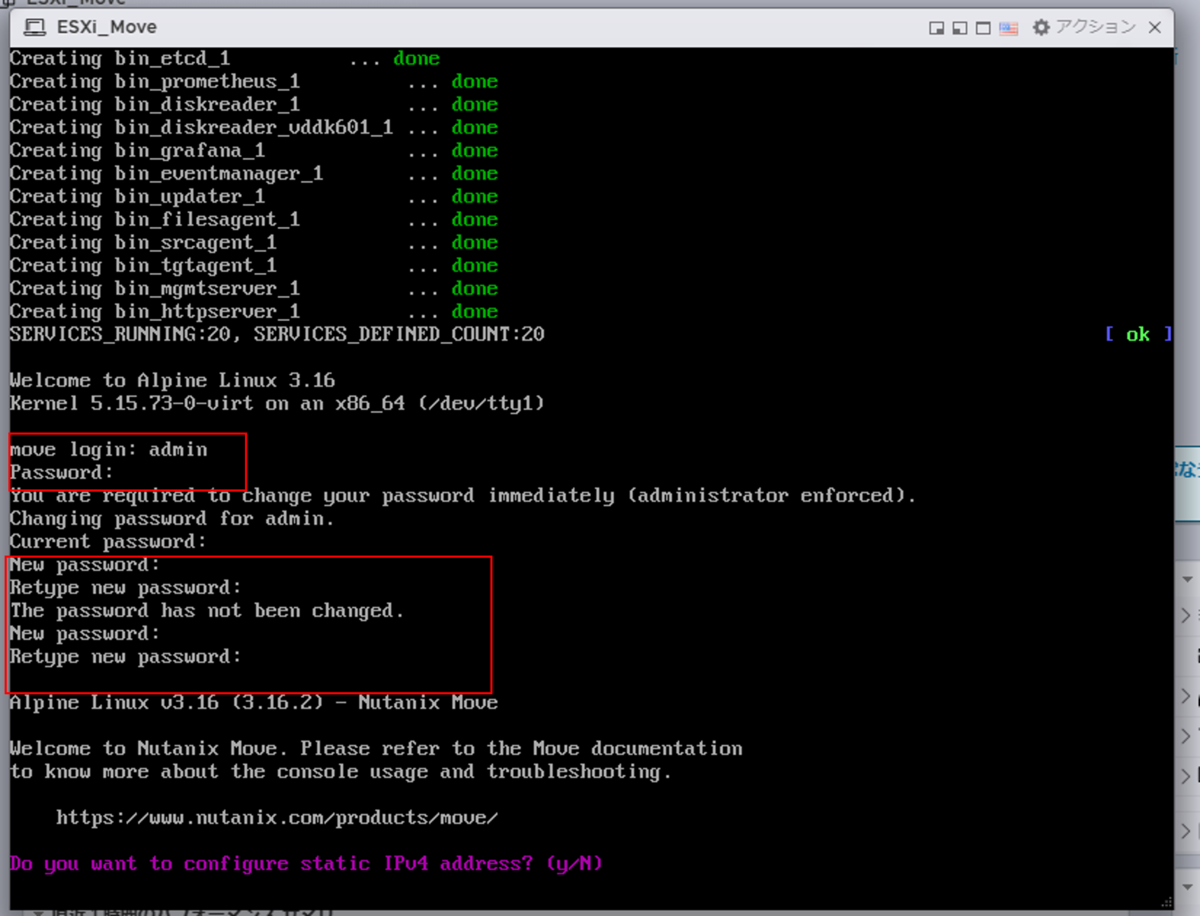

しばらくするとログインを求められるため、[User名]、[Password]を入力しログインします。

Move OVAの場合、下記の情報でログインできます。

  • User名：admin
  • Password：nutanix/4u

ログイン後、パスワードの変更を求めたれるため、任意のパスワードを設定します。

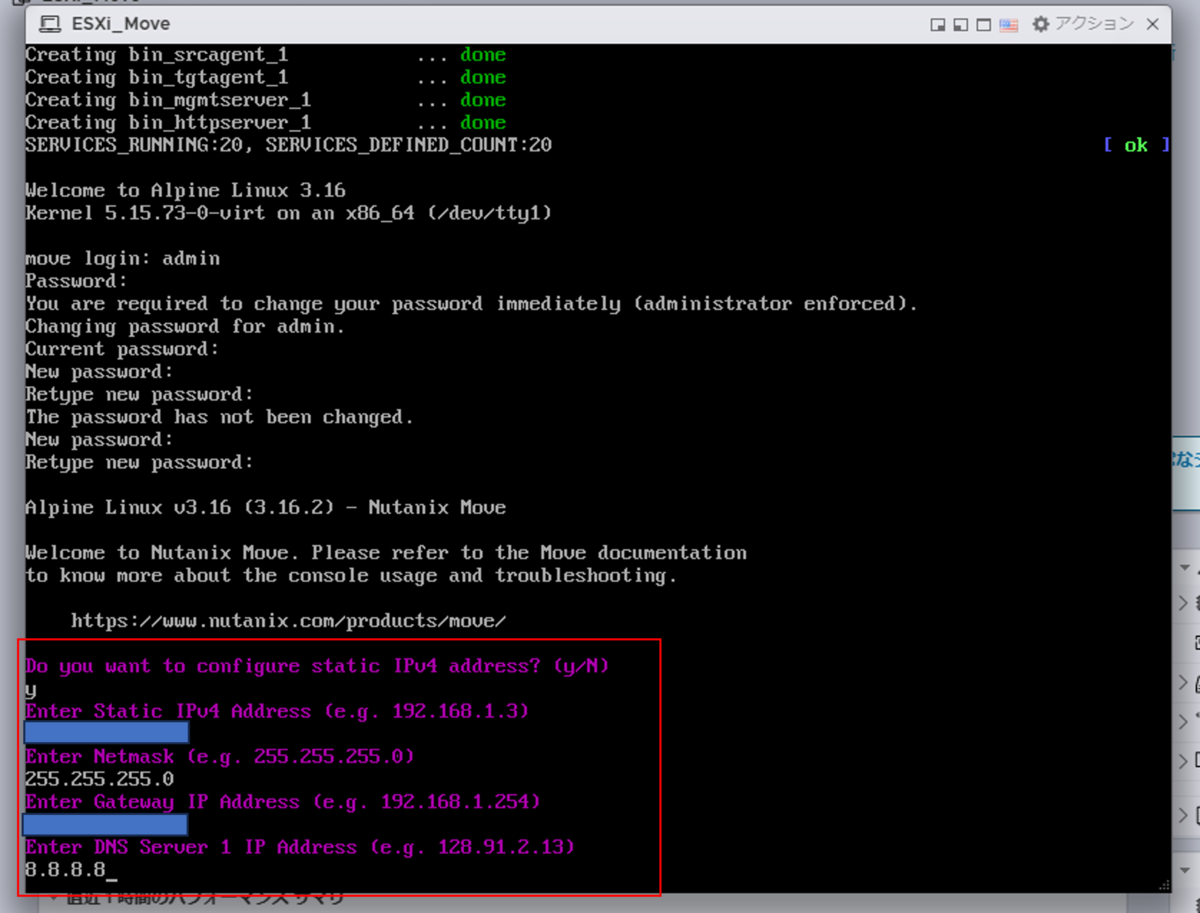

「Do you want to configure static IPv4 address? [y/N]」と問われるため、[y]を入力し、以下の項目を設定をします。

  • IPアドレス
  • サブネットマスク
  • デフォルトゲートウェイ
  • DNSserver Primary
  • DNSserve secondary
  • my.dc.domain

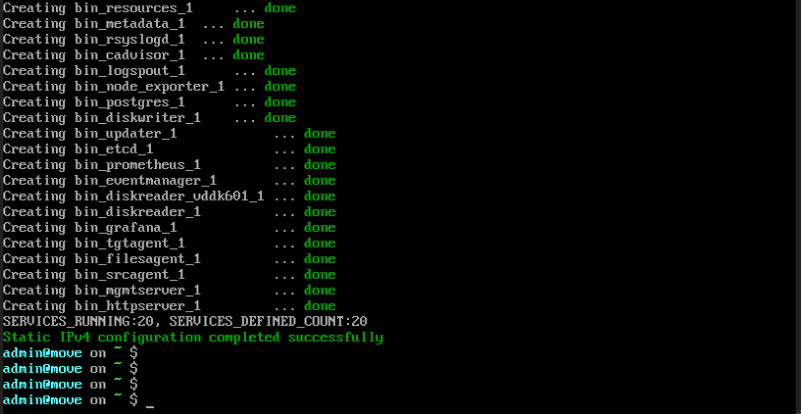

下図のように「Static IPv4 configuration completed successfully」と表示された事を確認します。

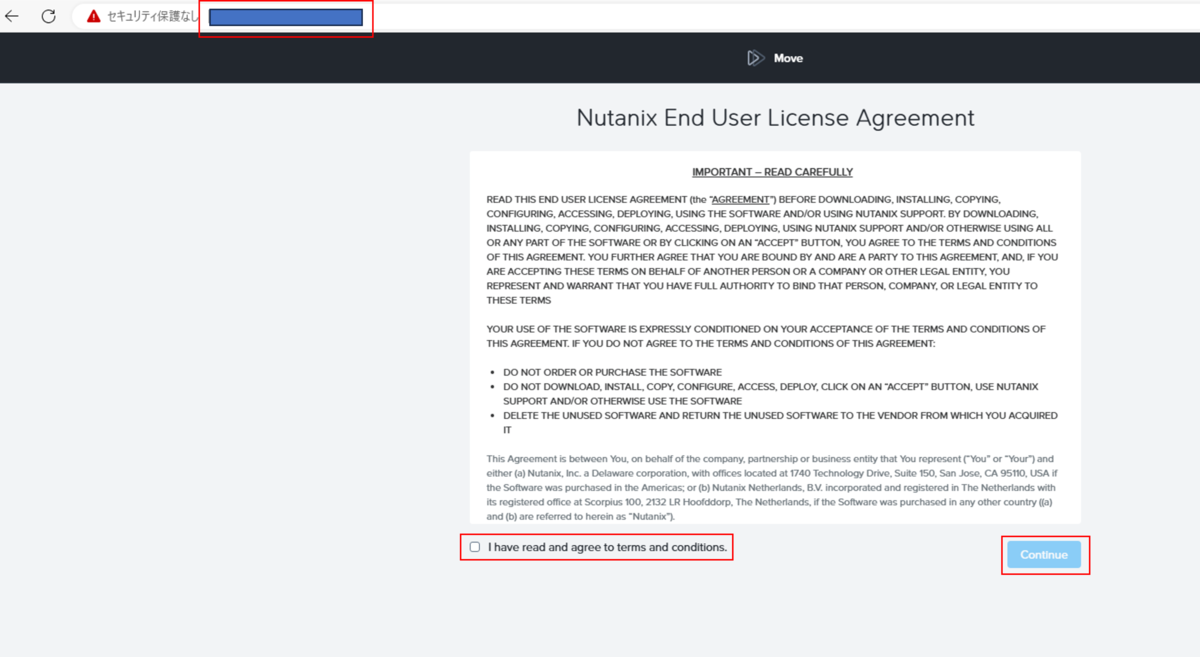

Webブラウザに先ほど設定したMoveのIPを入力してアクセスし、[I have read and agree to terms and conditions]にチェックし、[Continue]をクリックします。

画面が切り替わるため、Moveの新しいパスワードを入力しログインします。

※ MoveのWeb UIでログインするデフォルトユーザーは「nutanix」となるため、初回ログイン時は再度パスワード変更が求められます。

Nutanix Moveの設定

移行元ESXi環境の設定

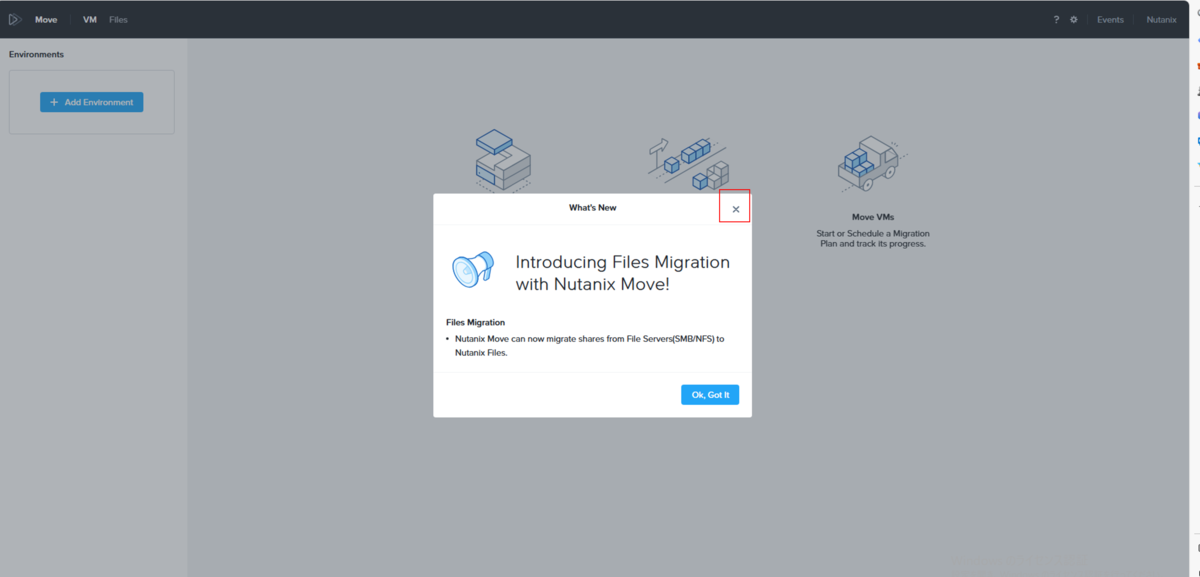

ログインすると以下のような画面になるため、[×]をクリックして閉じます。

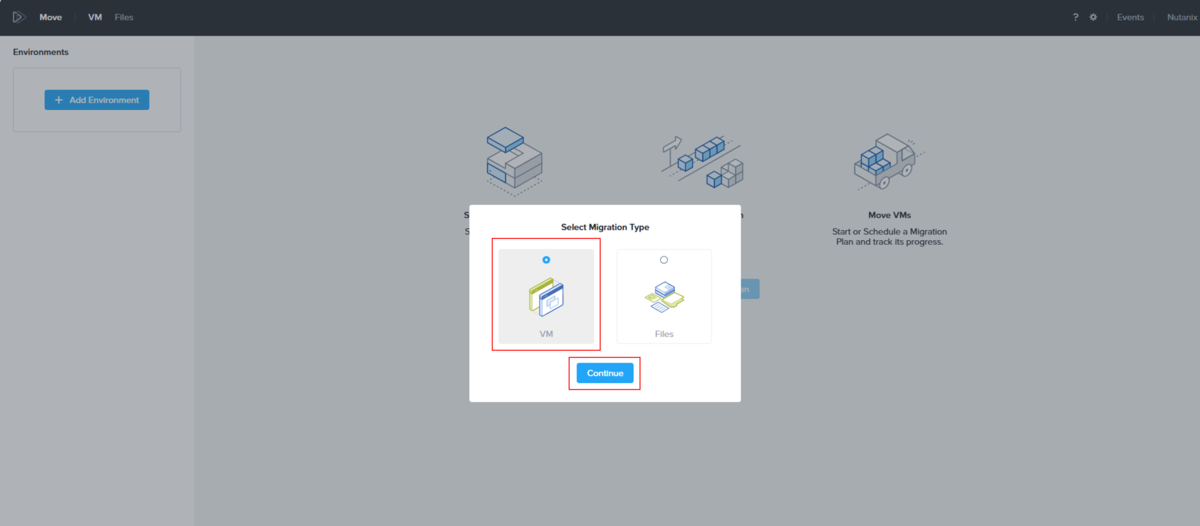

Select Migration Typeに[VM]にチェックを入れ、[Continue]をクリックします。

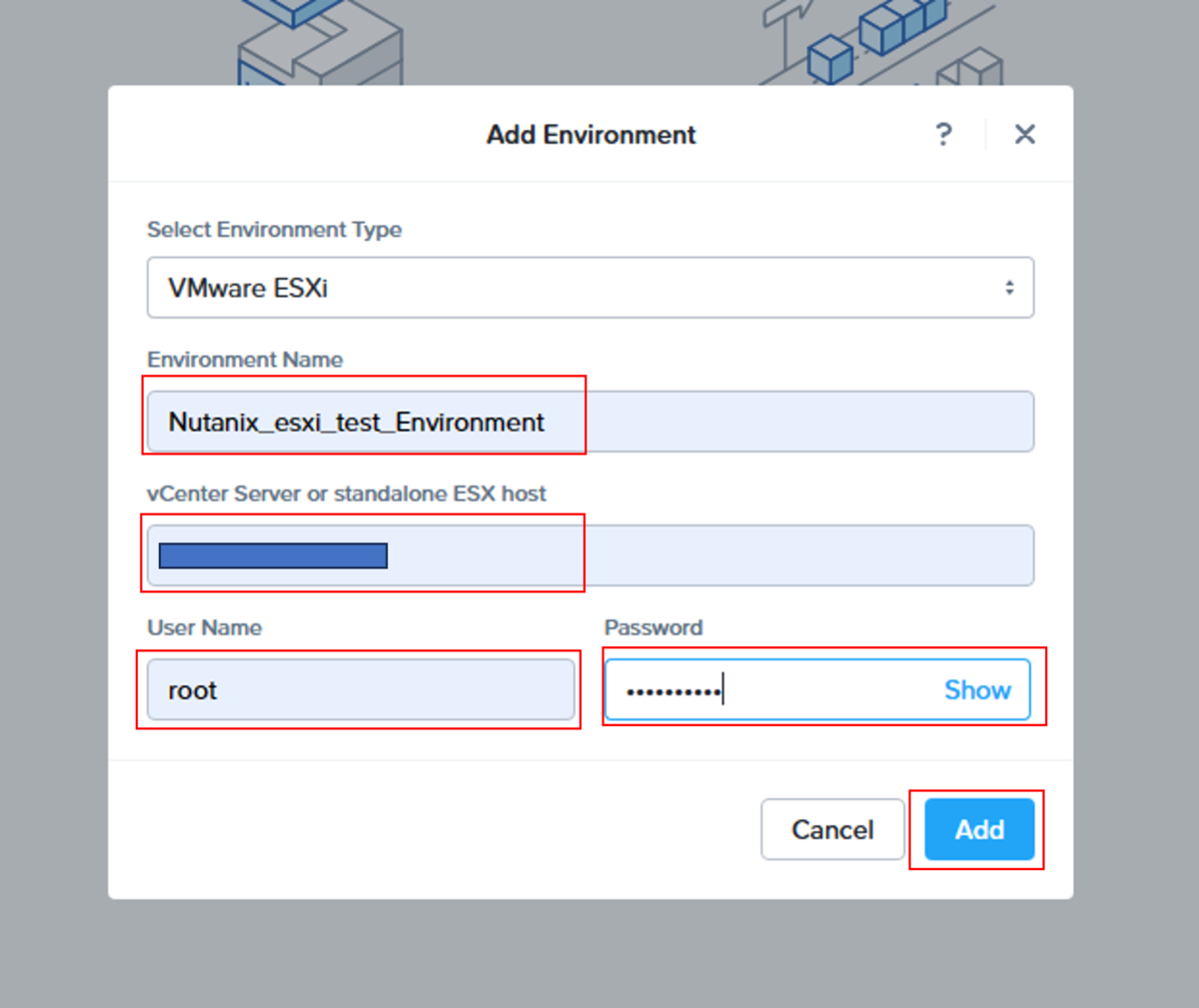

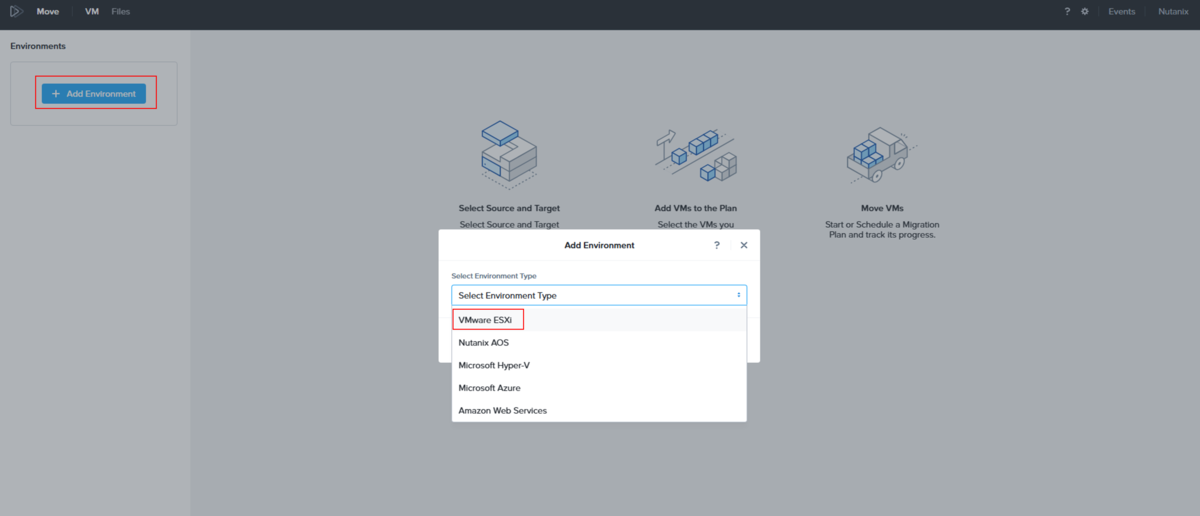

[+Add Environment ]-[Select Environment Type]から[VMware ESXi]を指定します。

以下の項目を入力し、[Add]をクリックします。

  • Environment Name
  • vCenter Server or standalone ESXi hostのIPアドレス
  • User Name
  • Password

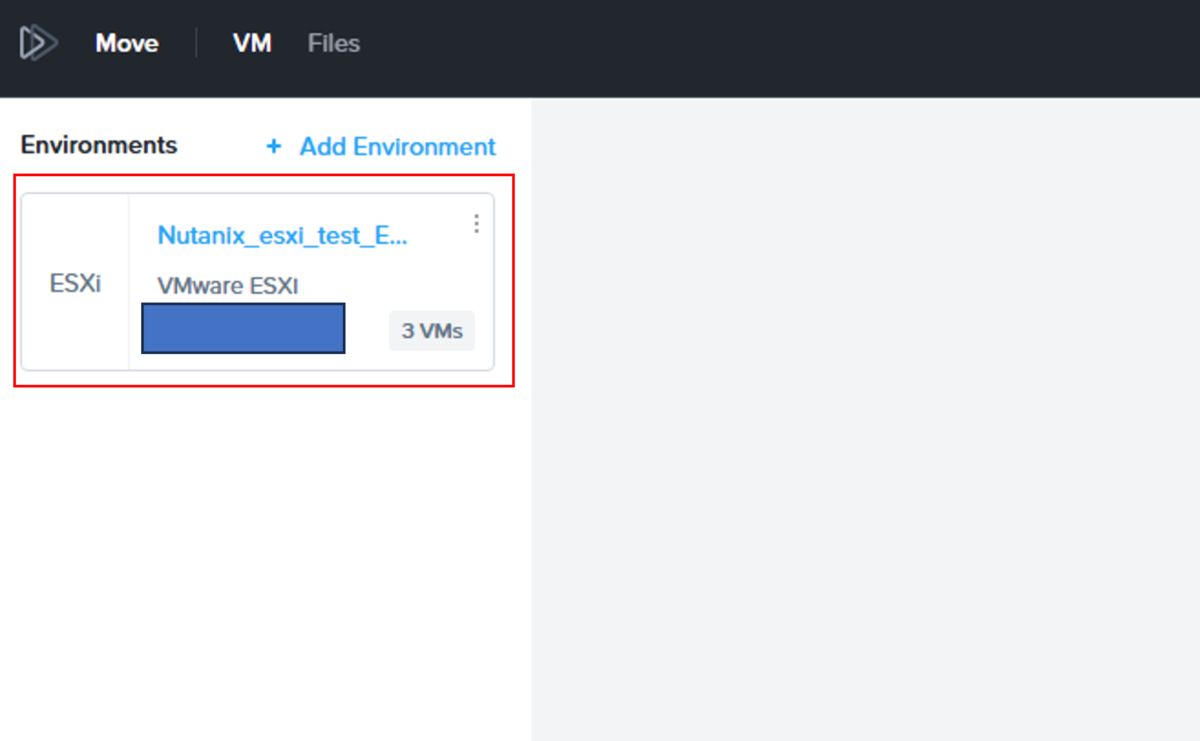

[Environment]が追加されていることを確認します。

移行先環境の追加

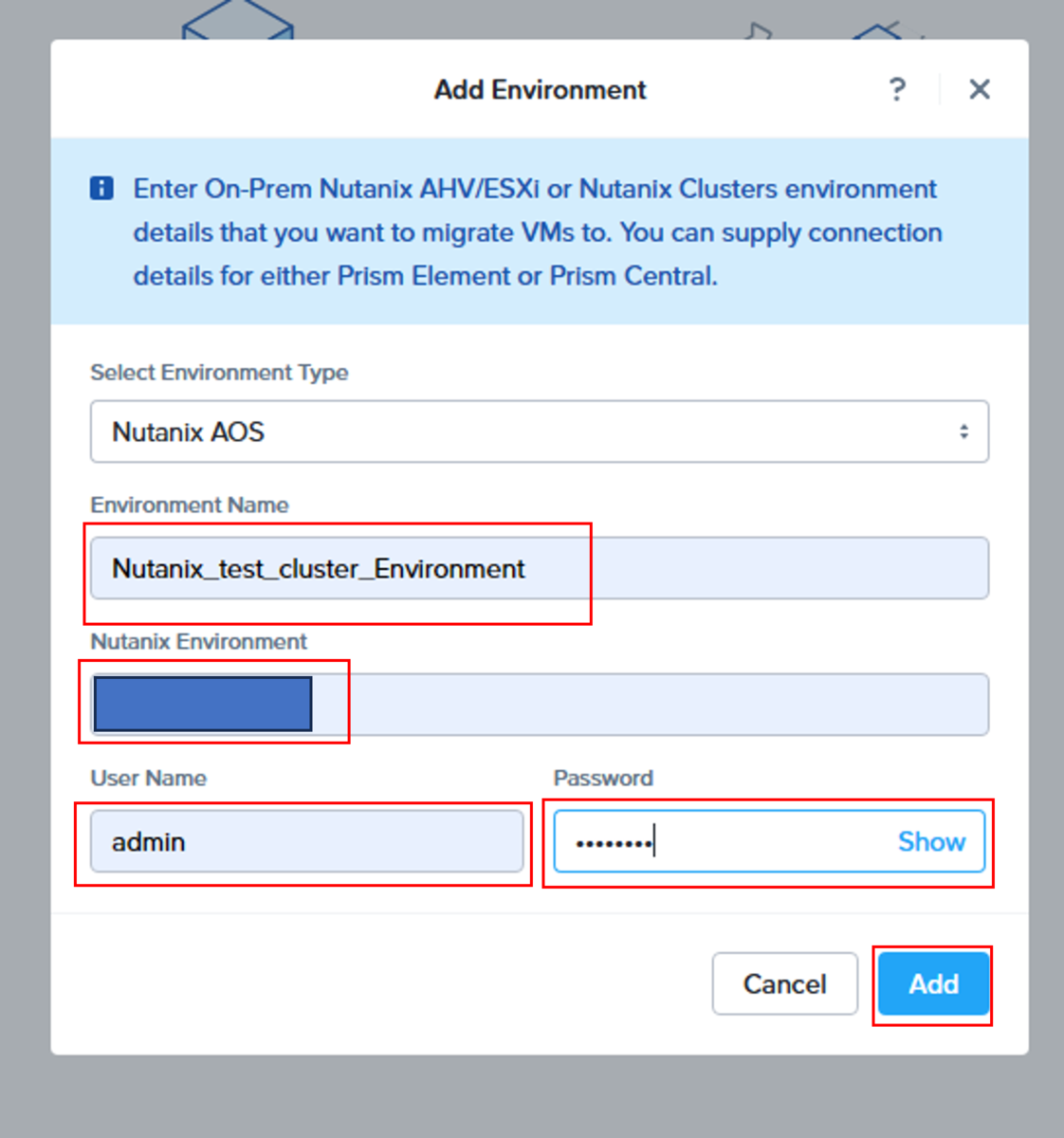

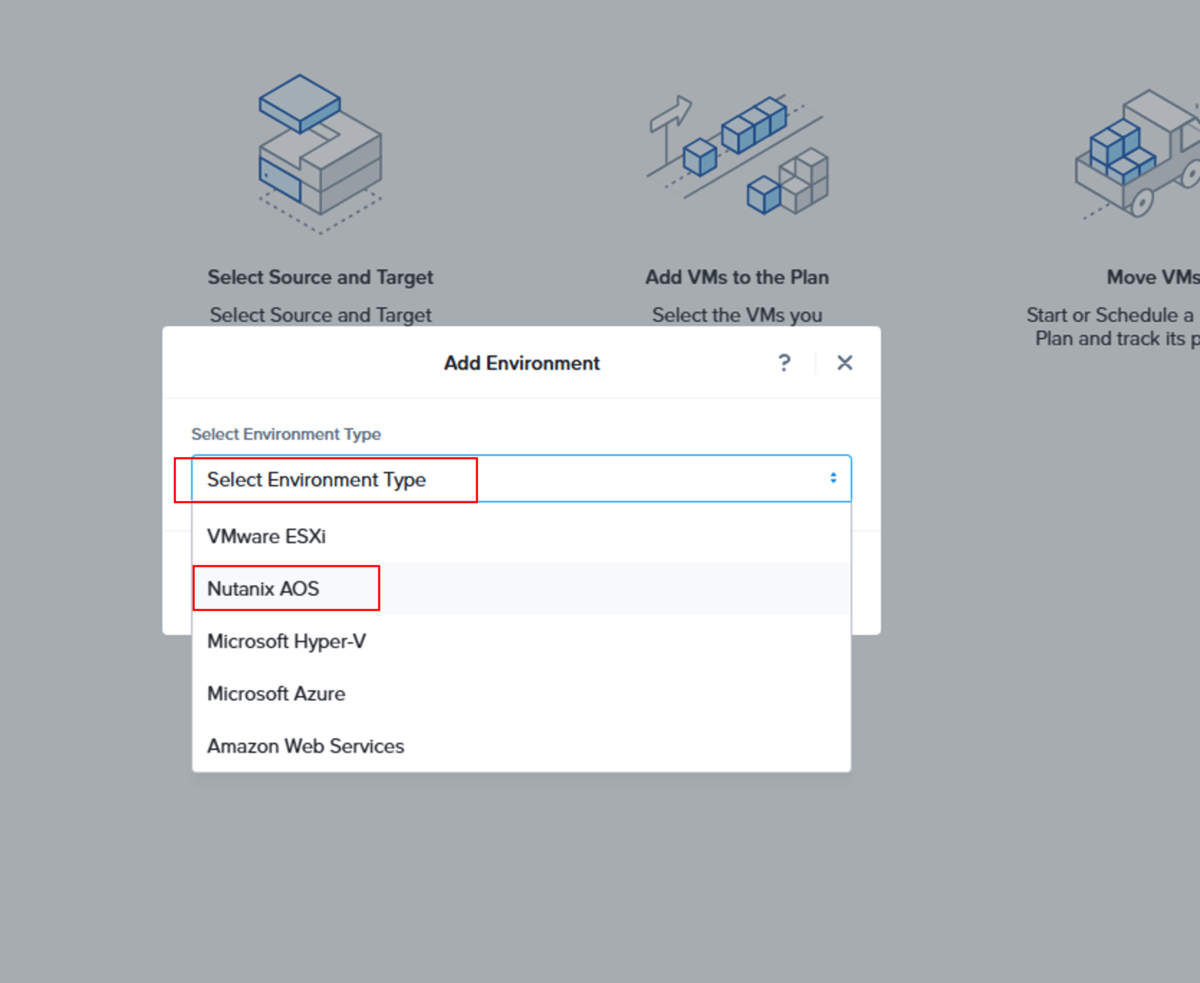

再度、同じ手順で[Environment]の追加を行います。次は移行先の環境(AOS)の追加となります。

以下の項目を入力し、[Add]をクリックします。

  • Environment Name
  • vCenter Server or standalone ESX hostのIPアドレス
  • User Name
  • Password

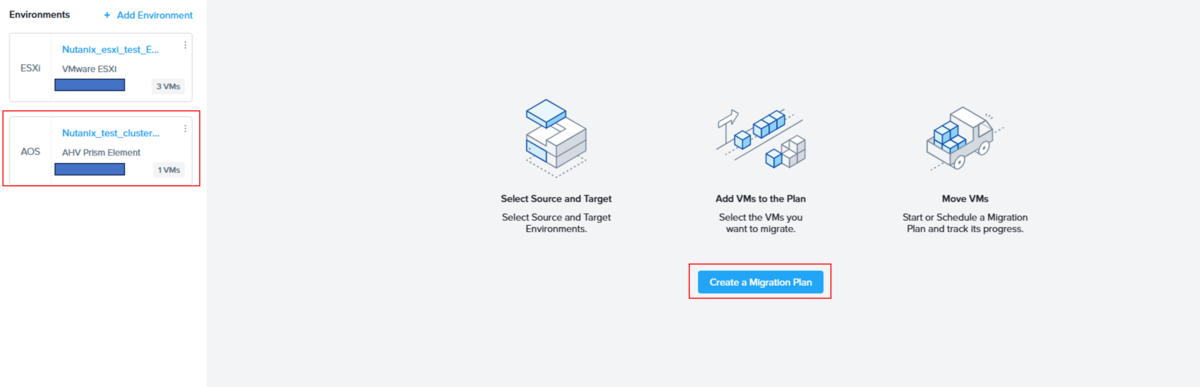

[Environment]が追加されていることを確認し、[Create a Migration Plan]をクリックします。

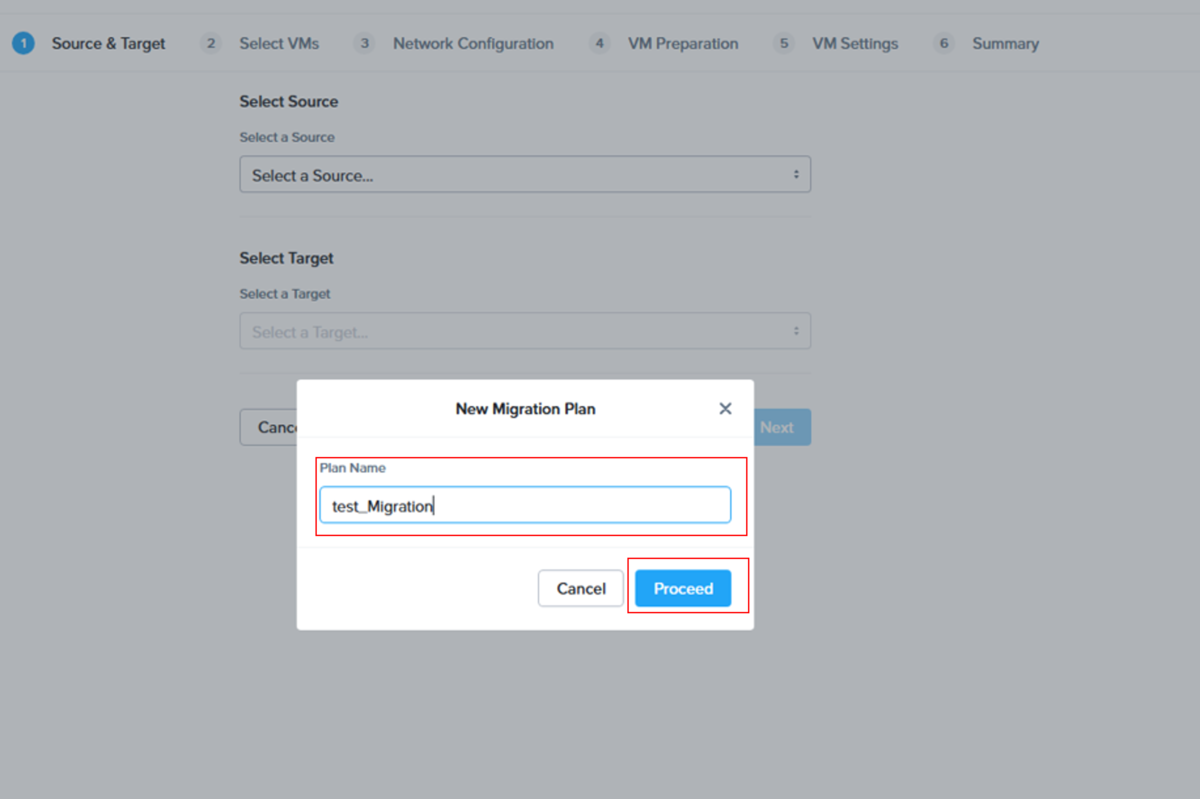

[Plan Name]を入力し、[Proceed]をクリックします。

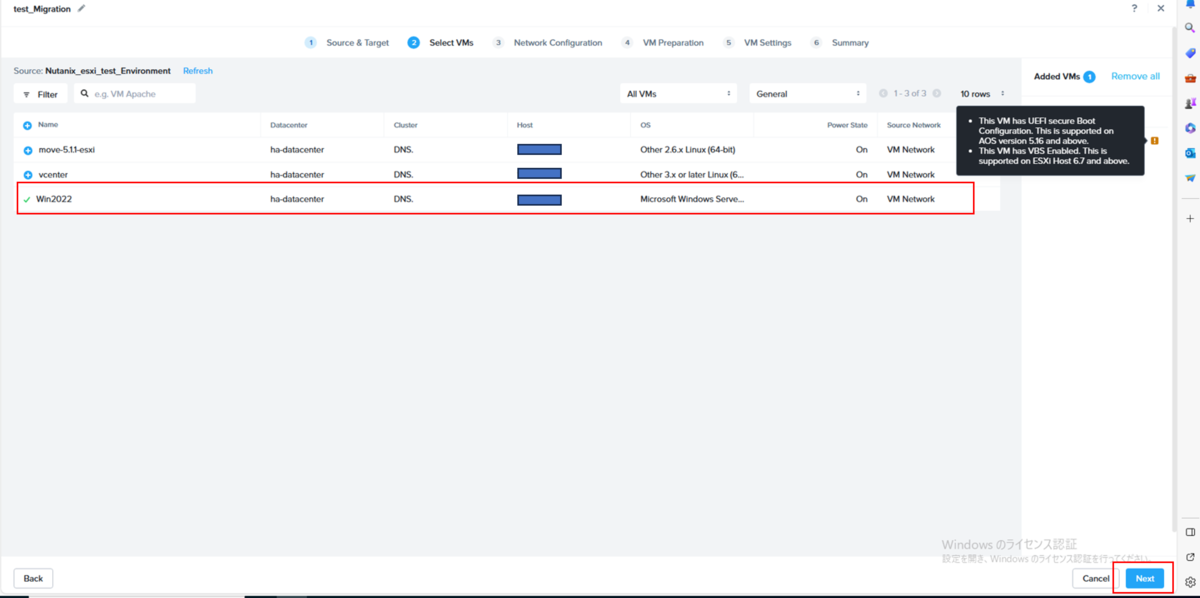

移行する仮想マシンを選択し、[Next]をクリックします。

※ 移行対象のVMにVMware Toolsがインストールされていない場合、移行中のチェックポイントでエラーが出ます

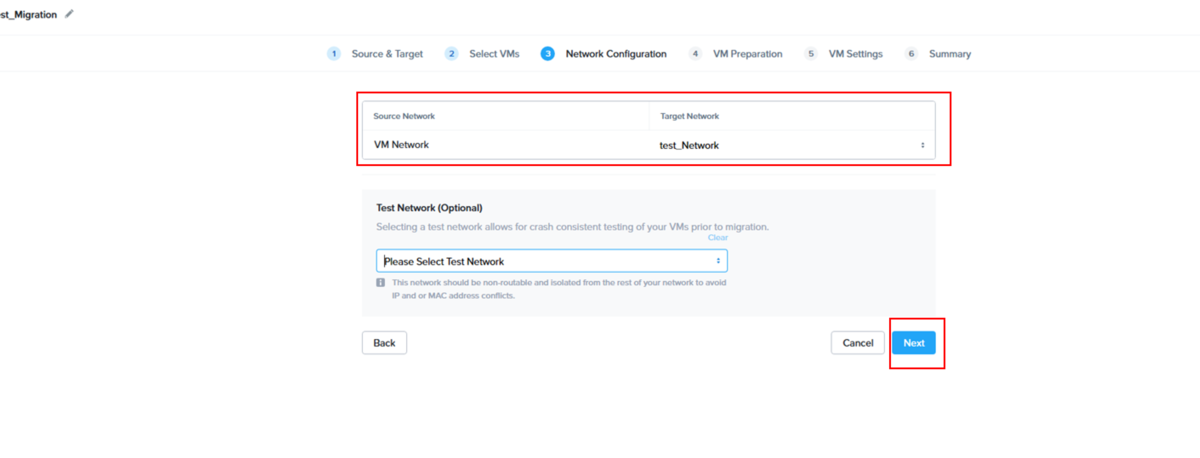

Target Networkから移行先のNetworkを選択し、[Next]をクリックします。

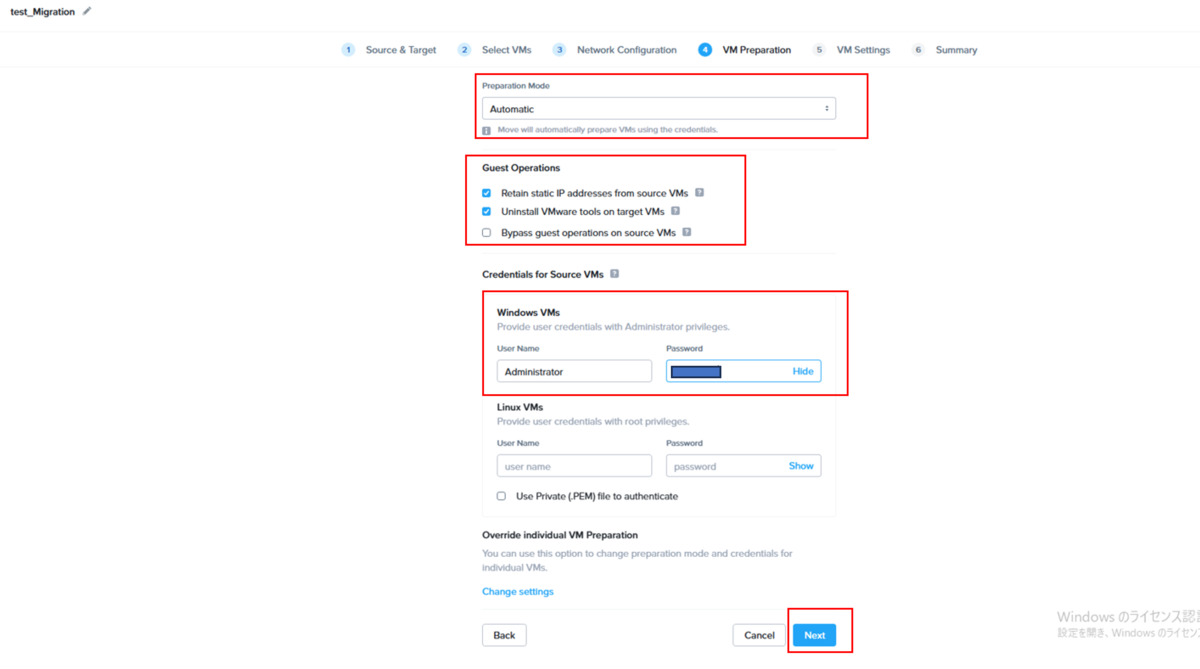

下記の項目を入力し[Next]をクリックします。

  • Preparation Mode→Automatic（デフォルト）
  • Guest Operations
    • チェックあり：Retain static IP addresses from source VMs（デフォルト）
    • チェックあり：Uninstall Vmware tools on target VMs（デフォルト）
    • チェックなし：Bypass guest operations on source VMs
  • Credentials for Source VMs
    • Windows VMsの場合
      • Username：Administrator
      • Password：xxxxxxxx
    • Linux VMsの場合
      • Username：root
      • Password：xxxxxxxx

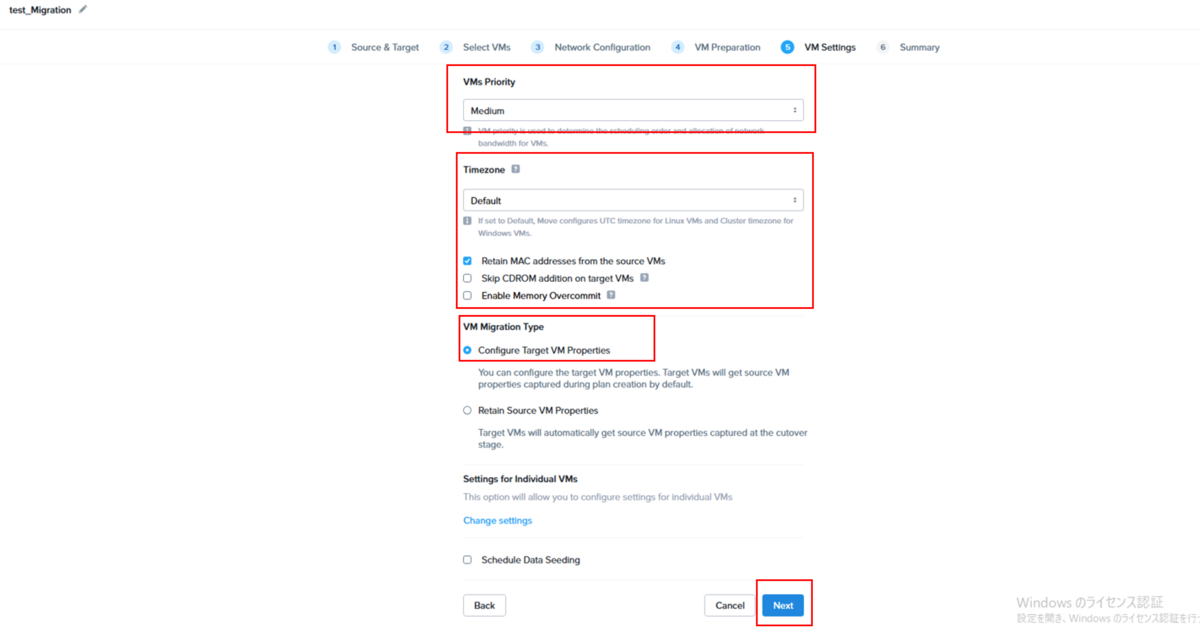

下記の項目を入力し、[Next]をクリックします。

  • VMs Priority
    • Medium
  • Timezone
    • Default
  • チェックあり：Retain MAC addresses from the source VMs
  • チェックなし：Skip CDROM addition on target VMs
  • チェックなし：Enable Memory Overcommit
  • VM Migration Type
    • チェックあり：Configure Target VM Properties
    • チェックなし：Retain Source VM Properties

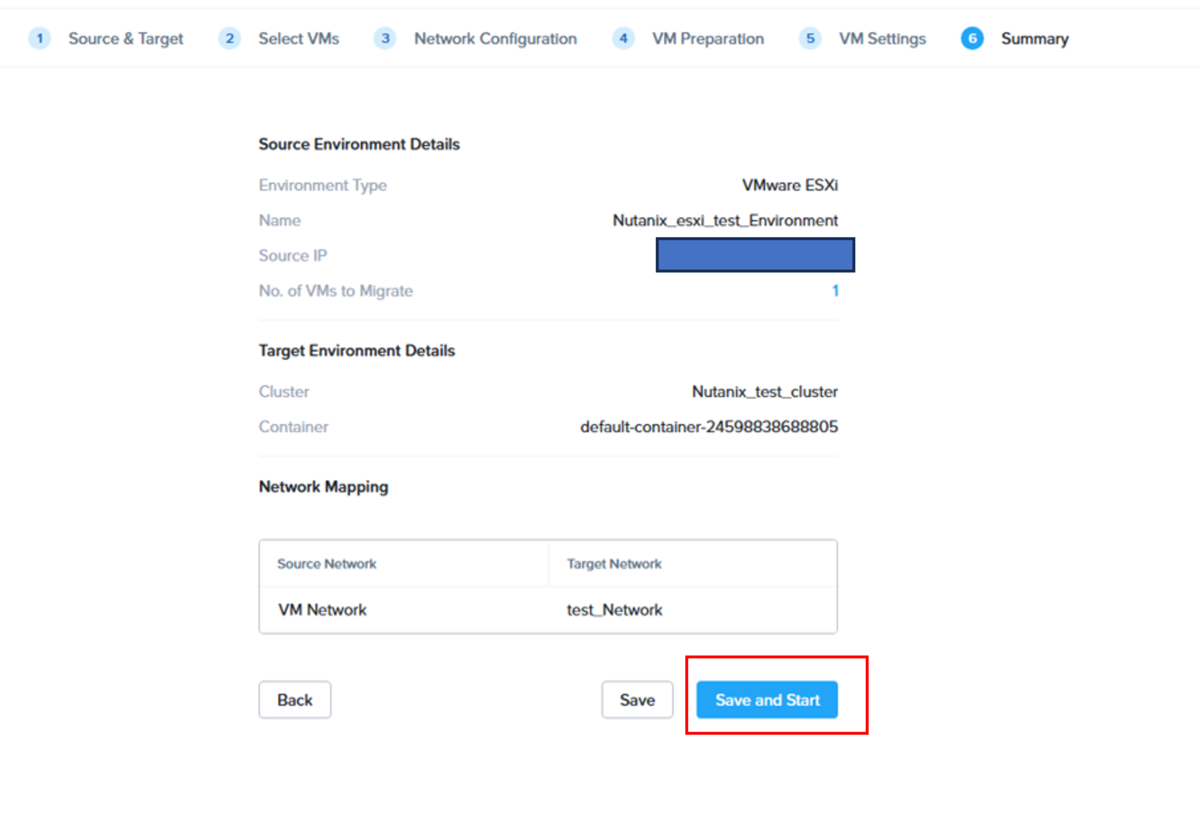

問題がなければ[Save and Start]をクリックします。

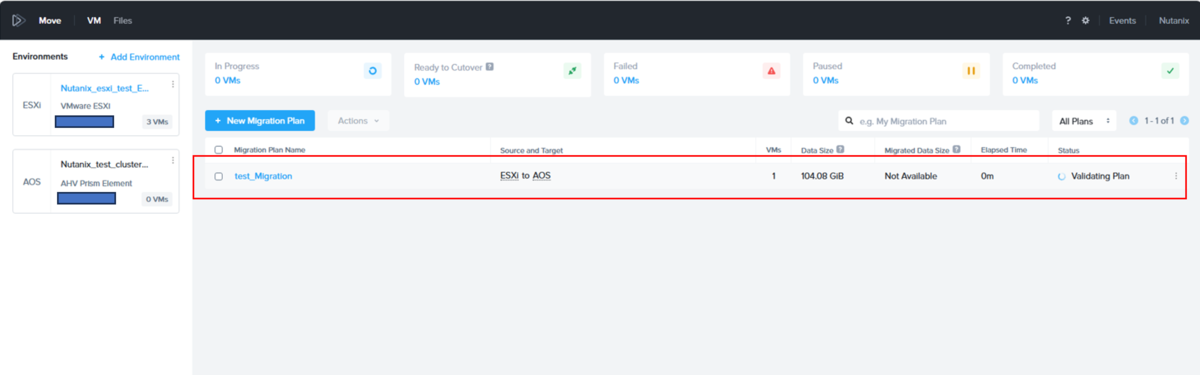

しばらくすると移行が開始されます。

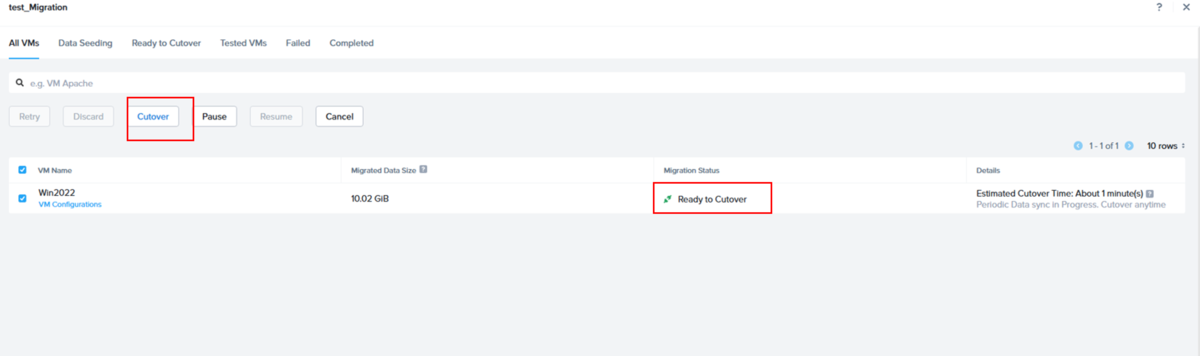

移行が完了後、カットオーバーの操作を行うことで移行後の環境が利用できるようになります。カットオーバーの準備が出来ましたら、以下の画面から[Cutover]をクリックします。

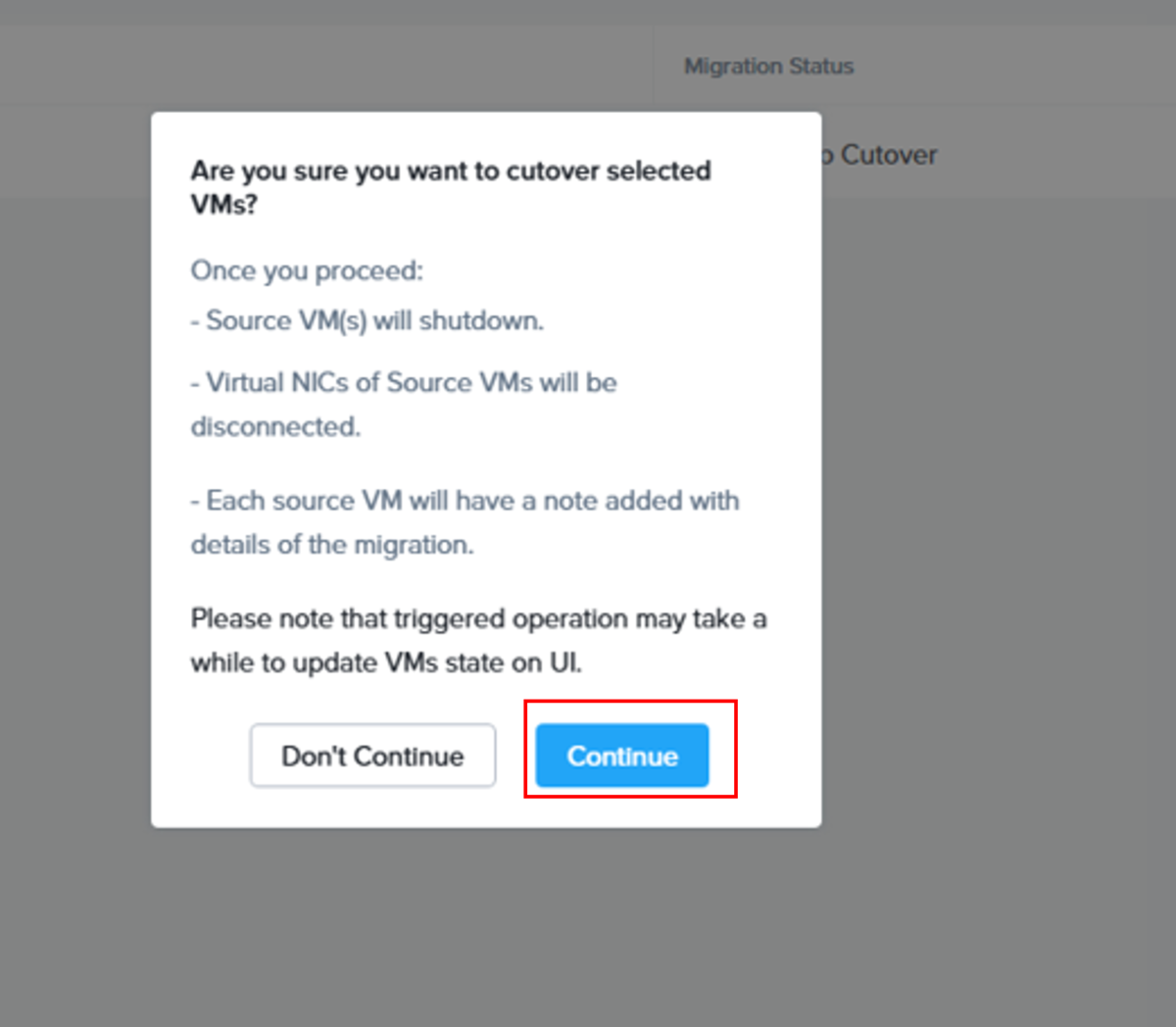

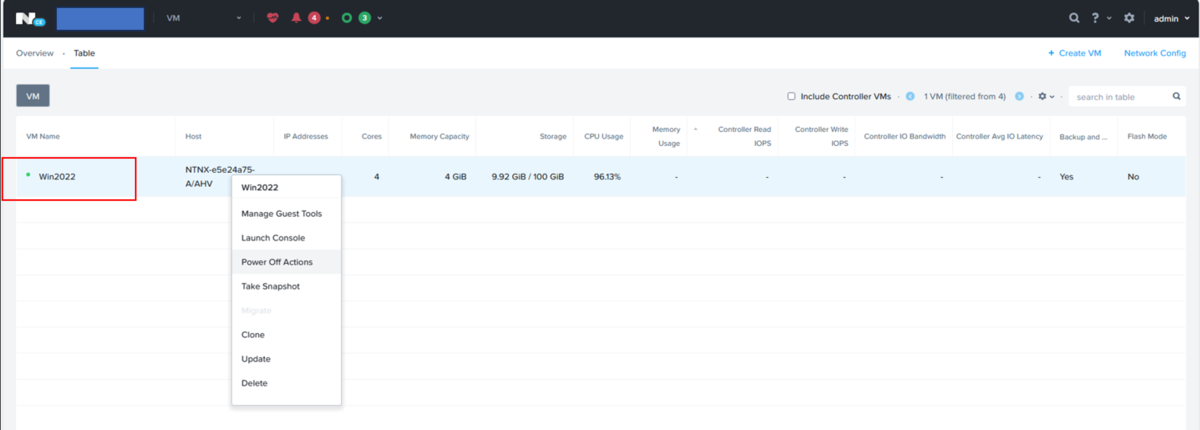

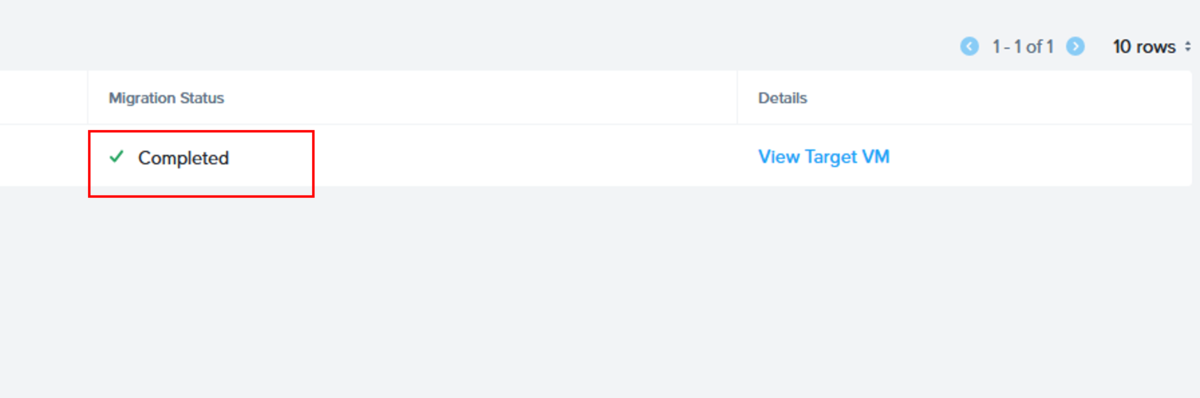

画面が変わるため、[Continue]をクリックします。Migration StatusがCompletedになった事を確認します。Prismにアクセスし、仮想マシンが移行され、起動されていることを確認します。

結果まとめ

移行時の準備

  • 移行元のVMに電源を入れておく
  • 移行元のVMにVMWareToolsをインストールしておく
  • 移行対象のWindowsのUACを無効化している必要がある
  • セキュアブートを無効化しておく
  • 同じVMを移行させる際はMACアドレスが被るため片方のVMを削除するかNetworkの接続を外す必要がある

仮想マシンの移行

  • 単体でも複数の仮想マシンでも移行が可
  • Windows、Linuxの混在での移行も可能
  • VMのネットワークはVMXNET3、e1000どちらでも移行が可能
  • 仮想マシンアダプターはNutanix Virtual Adapterとして認識される
  • Nutanix Moveで移行する際はMACAdressもIPAddressも引き継いで移行される
    • [CentOS8]移行先でのping疎通OK、ssh接続OK
    • [Wimdows2022]移行先でのping疎通OK、リモートデスクトップ接続OK
    • [ubuntu client 20.04]移行先でのping疎通OK、ssh接続OK
    • [ubuntu server 20.04]移行先でのping疎通OK、ssh接続OK

最後に

Nutanix CE でのNutanix Moveのインストール、設定手順は以上となります。

ESXiからNutanixへ仮想マシンを移行させる際は、VNware Toolsのインストールをしておくことが必須となるため、移行前に確認しておきましょう。

次回は、Prism Centralをインストールし、Flowの利用方法をご紹介したいと思います。
