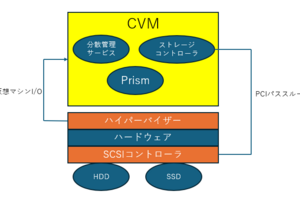

Nutanix Community Edition 環境の構築 Part6

Nutanix Nutanix CE HCI Nutanix Flow

前回の記事では、Nutanix Moveによる移行方法を紹介をさせていただきました。

今回はNutanix Flowの利用方法について紹介していきます。

本章での検証範囲
Nutanix Flow検証手順
最後に

本章での検証範囲

本記事では、前回の記事で紹介した6ステップのうち、ステップ6の「Flow 利用方法」について記載します。

Nutanix CE インストーラー入手
Nutanix CE デプロイ＆クラスター作成
Prism 基本設定
Async DR 方法
Nutanix Move 移行方法
Flow 利用方法

Nutanix Flowについて

Nutanix Flowは、Nutanixのソフトウェア定義ネットワーキング（SDN）ソリューションで、仮想マシン（VM）レベルでのファイアウォール保護を提供するセキュリティ機能となります。

Nutanix Flowの特徴は以下となります。

マイクロセグメンテーション:
- 仮想マシンの通信を細かく制御し、セキュリティを強化する
アプリケーションの可視化:
- アプリケーションの通信を視覚的にマッピングし、ネットワークのトラフィックを把握しやすくする
ゼロトラストセキュリティ:
- アプリケーションとデータへのアクセスを厳密に制御し、セキュリティを強化する

Nutanix Flowセキュリティタイプについて

Flowの設定には、次の4つのセキュリティタイプがあります。

アプリケーションの保護(Application Security Policy)
環境の分離(Isolation Environment Policy)
隔離(Quarantine Policy)
VDIの保護(VDI Policy)

これらの機能によってNutanix上で動作する仮想マシンンの通信制御をすることができます。

アプリケーションの保護
- ポート番号やプロトコルを指定することで、ネットワークを制御することができる
環境の分離
- 異なる環境（例：開発、テスト、本番）をは論理的に分離する、といったルールを定義することができる
隔離
- 設定した仮想マシンのトラフィックをすべて拒否し、ネットワークから切り離すためのもの設定となる
VDIの保護
- Active Directoryグループメンバーシップを使用したVDI VMのIDベースのポリシーでは、IDファイアウォールを利用して、Active DirectoryからPrism Centralにグループをカテゴリ（カテゴリキーADGroup内）としてインポートできる
- れにより、他のカテゴリと同様にポリシーを設定することができる

Nutanix Flow カテゴリーについて

セキュリティタイプのカテゴリーとしては以下のようなものがあります。

AppTier
- アプリケーションの層（Web、application_logic、データベースなど）の値をカテゴリに追加することができる
- ポリシーを構成する際に追加したアプリケーションの層の値を指定することができる
APPType
- VMを、ExchangeやApache_Sparkなどの適切な組み込みアプリケーションの種類に関連付ける
Environment
- 相互に分離する環境の値を追加し、VM を値に関連付ける
Quarantine
- VM を検疫する場合にこのカテゴリに VM を追加する
ADGroup
- ADGroupはID ベースのセキュリティ (ID ファイアウォール) によって管理される
ADGroup:Default
- VMの包含基準が設定されている場合に、ADグループのVDI VMに適用され、ユーザーログオンを必要とせずにVDI VMにデフォルトのルールセットを適用できるようにする

参考情報：Flow 5.19 - Built-In Categories for Security Policies

Nutanix Flow検証手順

Nuranix Flowの検証は以下の手順により実施します。

Prism Centralのデプロイ
Nutanix Flowの設定
Nutanix Flowの利用
Nutanix Flowの動作確認

Prism Centralのデプロイ

Nutanix FlowはPrism Centralの機能であるため、Prism Centralのデプロイが必須となります。

Prism Centralのイメージファイルは以下のURLにアクセスし入手します。

https://portal.nutanix.com/page/downloads?product=prism

Prism Centralのデプロイは以下のURLの手順を参考にデプロイします。

https://blog.jbs.co.jp/entry/2024/05/27/084501

Flowの設定

本検証では環境の隔離について動作検証をします。

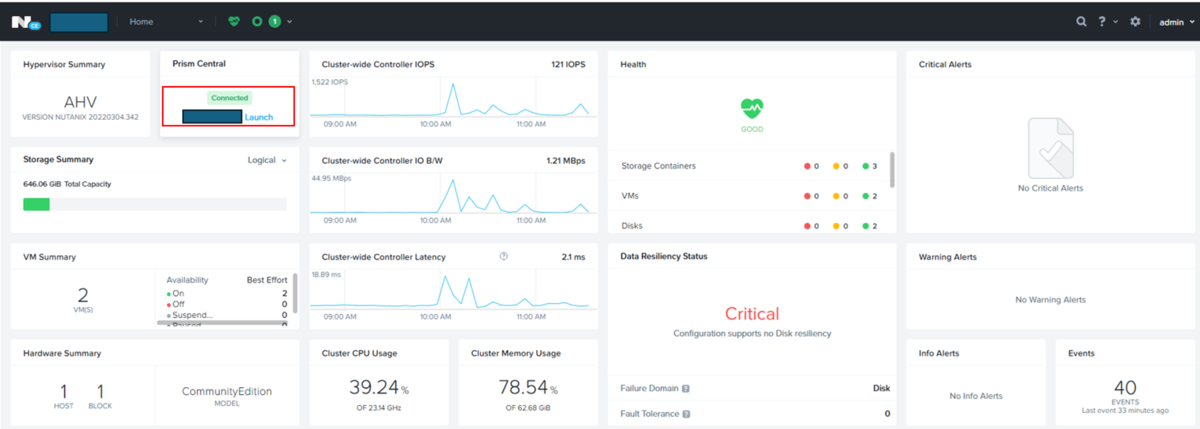

下図の[Launch]をクリックし、Prism Centralへアクセスします。

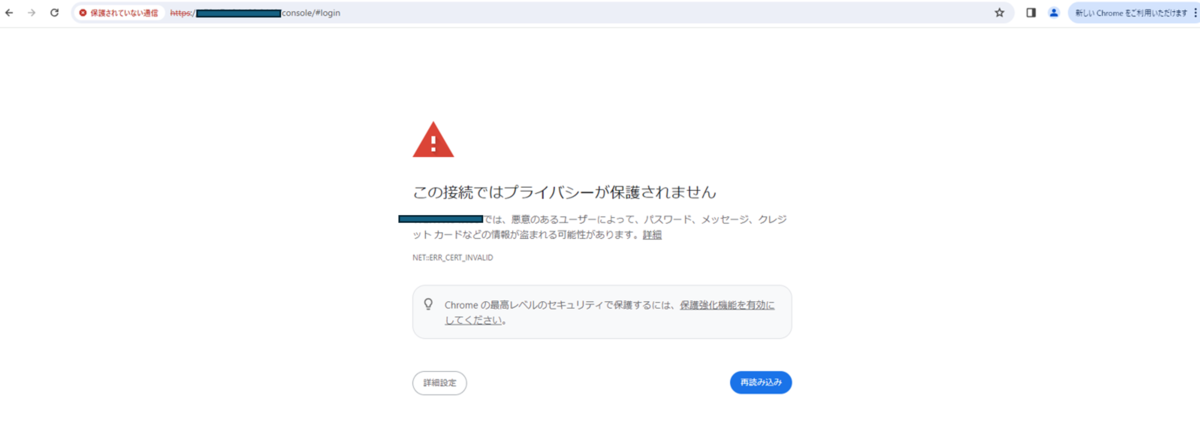

SSL証明書の確認画面が表示されるため、キーボードから「thisisunsafe」と入力します。

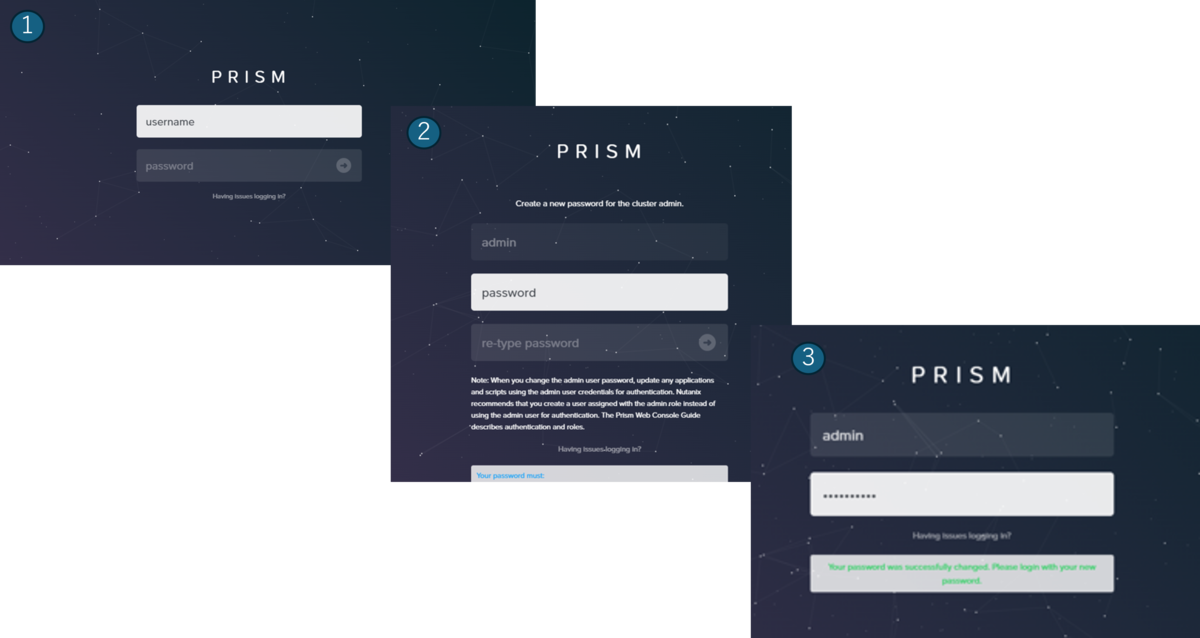

ユーザー名、パスワードを入力しログインします。

1の画面
- ユーザー：admin
- パスワード：nutanix/4u
2の画面(パスワードの再設定)
- ユーザー名：admin
- 新パスワード：任意のパスワード
- 再パスワード：任意のパスワード
3の画面
- ユーザー名：admin
- パスワード：再設定したパスワード

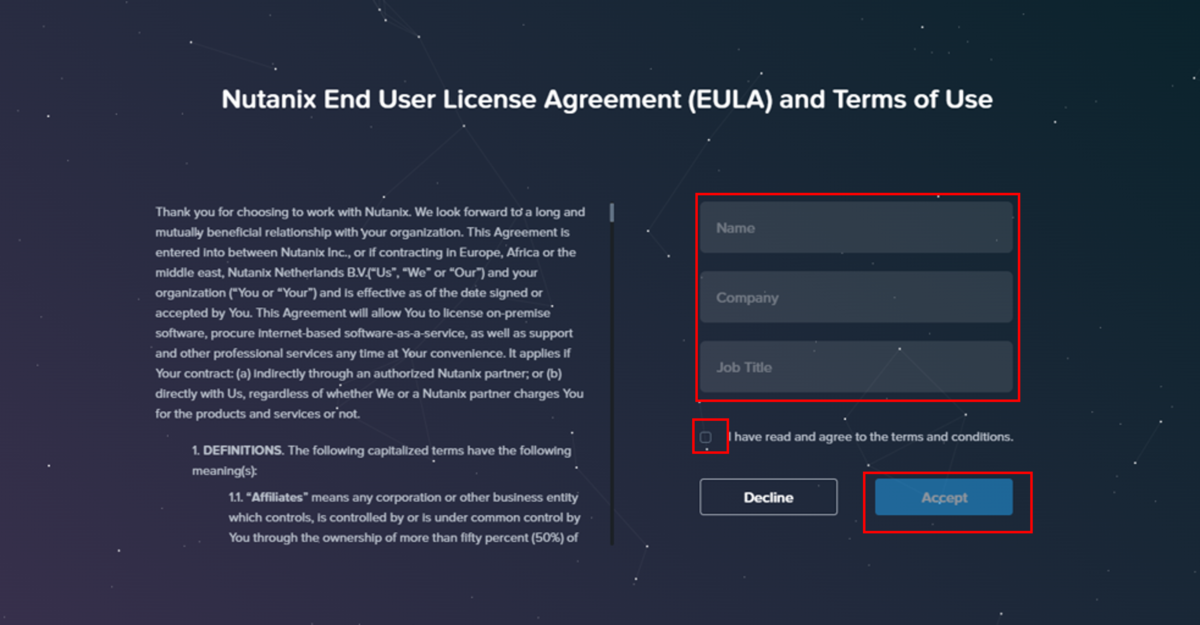

以下の項目を入力し、[Accept]をクリックします。

Name：taro
Company：taro company
Job Title：engineer

今回はPulseの設定をしないため、[Disable Pulse]にチェックを入れ、[Continue]をクリックします。

以下の画面のようにダッシュボードが表示されることを確認します。

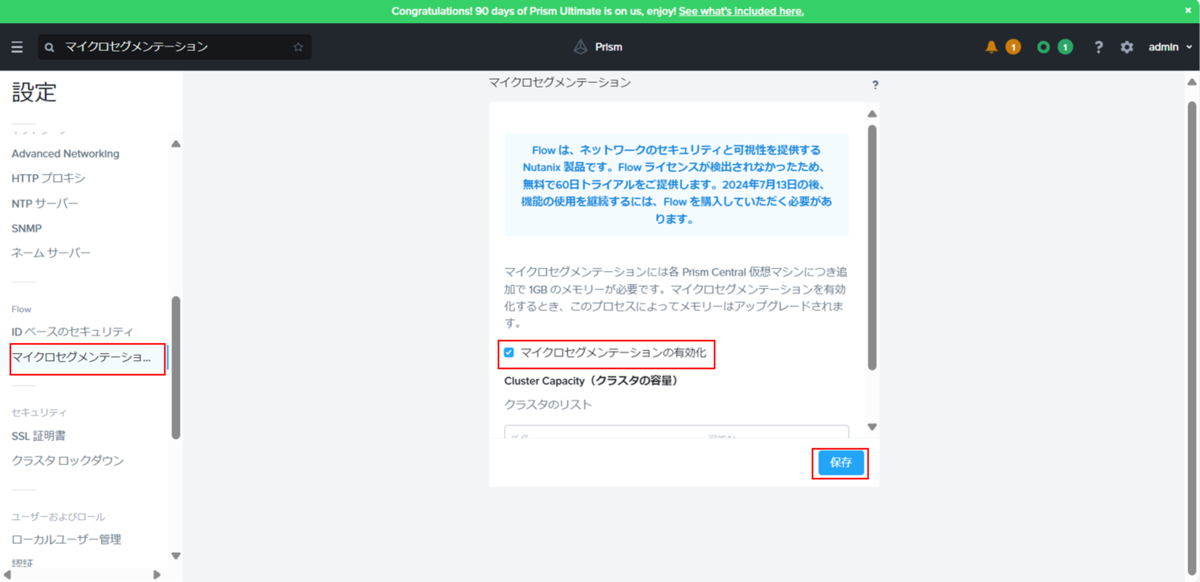

左上のタブから[Prism Central Settings]-[Flow]-[マイクロセグメンテーション]の順にクリックし、マイクロセグメンテーションの有効化にチェックし、[保存]をクリックします。

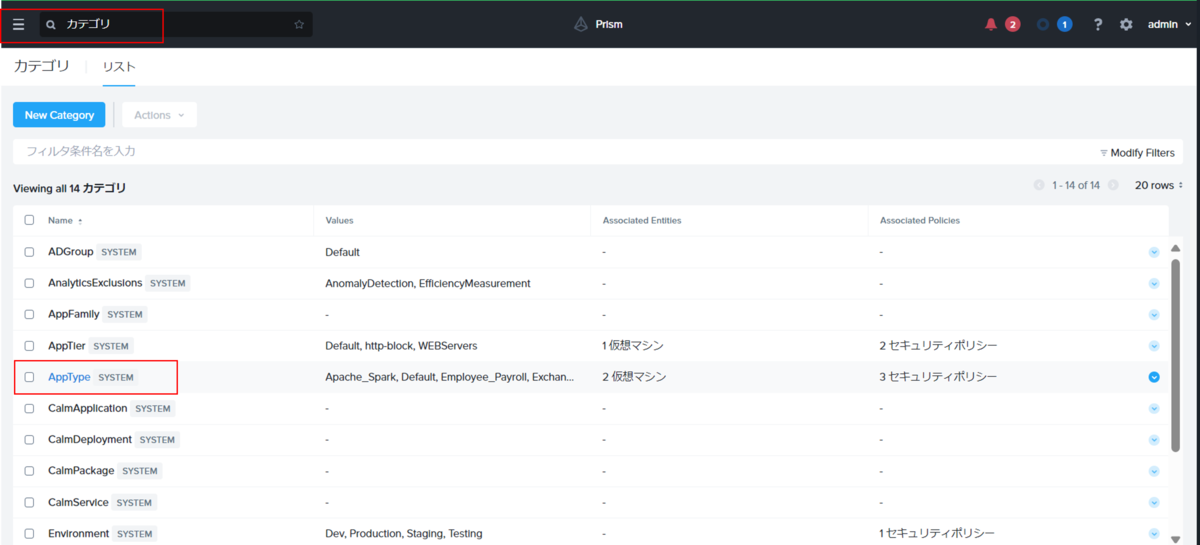

カテゴリから[APP Type]をクリックします。

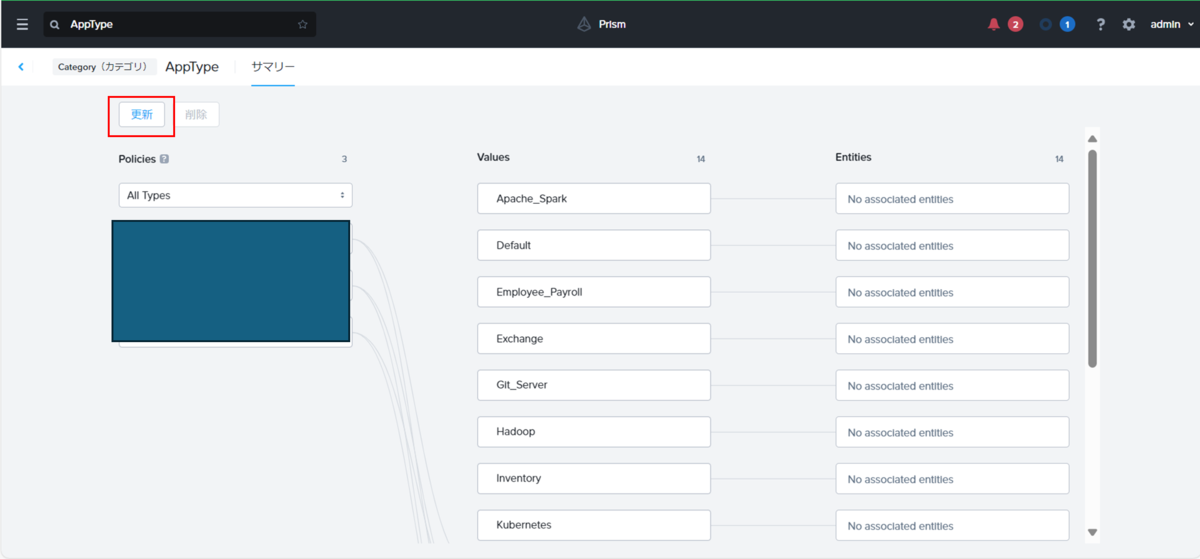

[APP Type]のページから[更新]をクリックします。

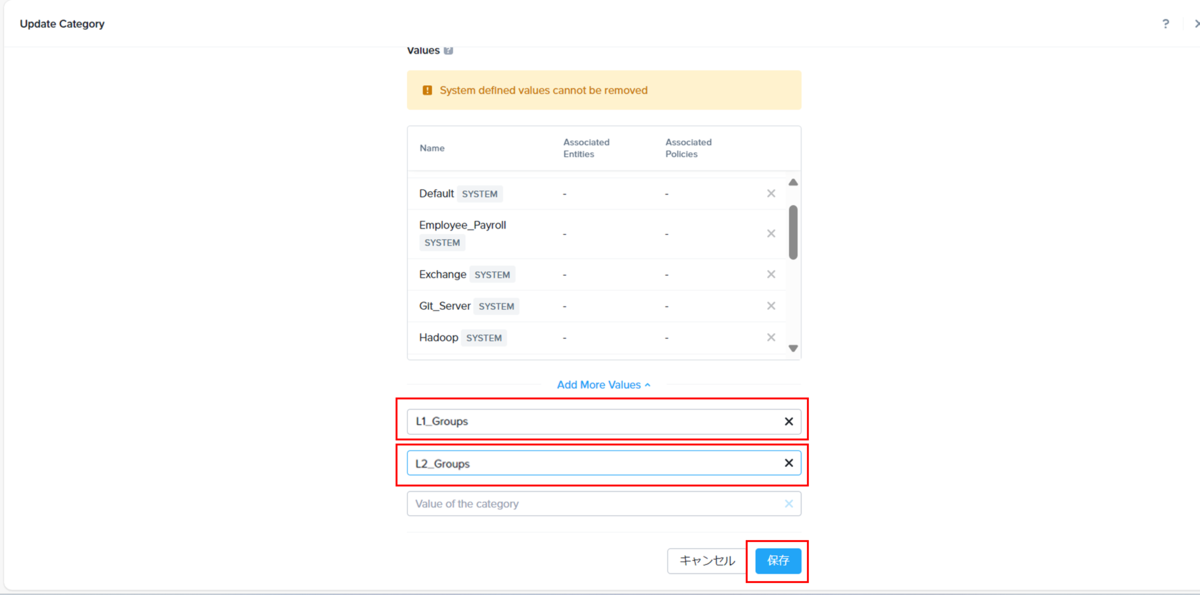

仮想マシンへ割り当てるAPP Typeを作成します。必要なカテゴリ名を入力し、[保存]をクリックします。

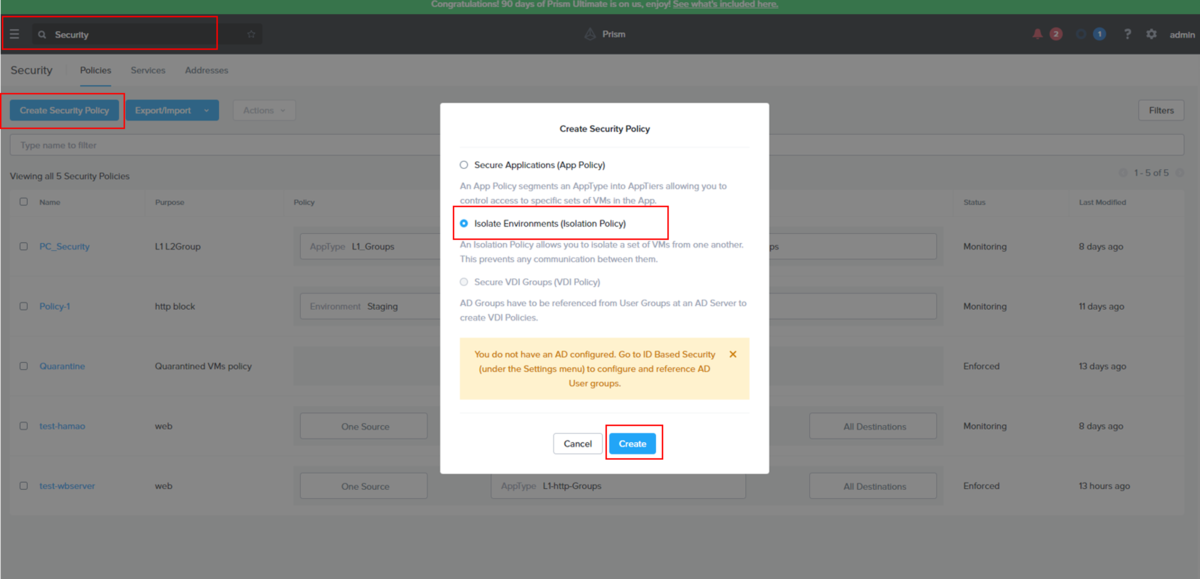

セキュリティから[Create Security Policy]をクリックし設定ウィザードを表示し、[isolatation]にチェックし[Create]をクリックします。

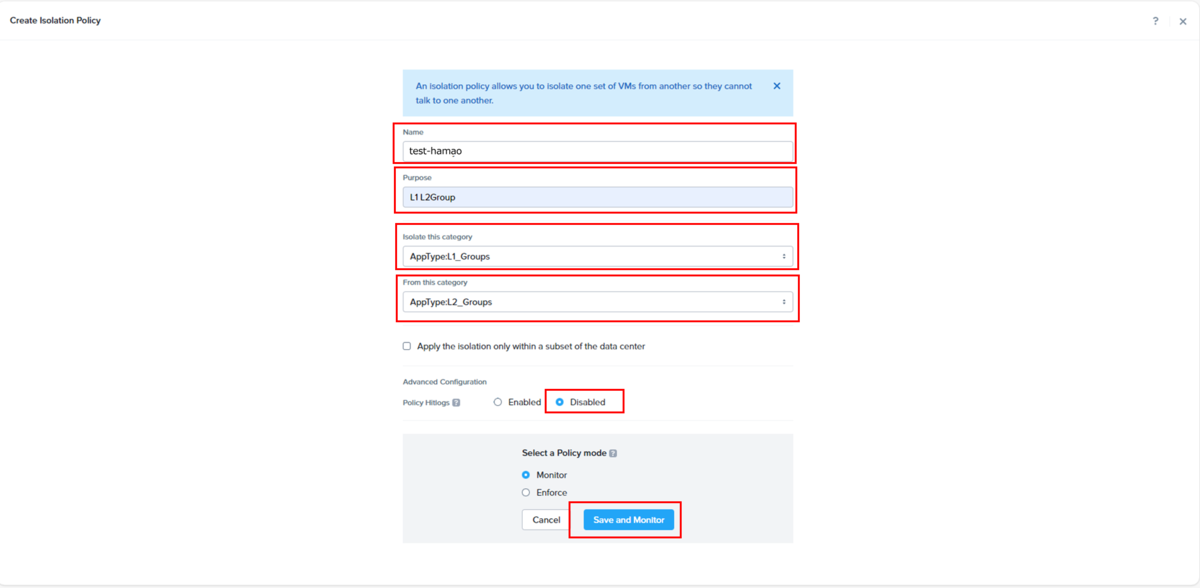

下記の項目をそれぞれ入力し、[Save and Monitor]をクリックします。

Name ：
- 分離ポリシーの名前を入力する
Purpose：
- 分離ポリシーの目的を説明する
From this category：
- 他のカテゴリの名前を選択する
Policy Hit logs：
- 必要に応じてポリシールールのトラフィックフローヒットをログに記録することができる

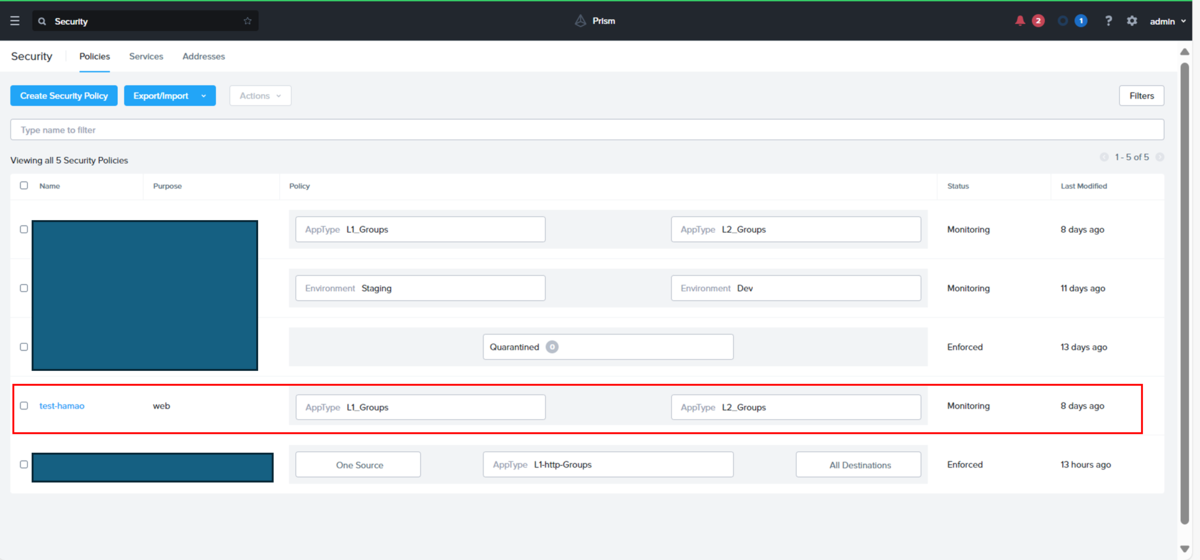

ポリシーが作成されていることを確認します。

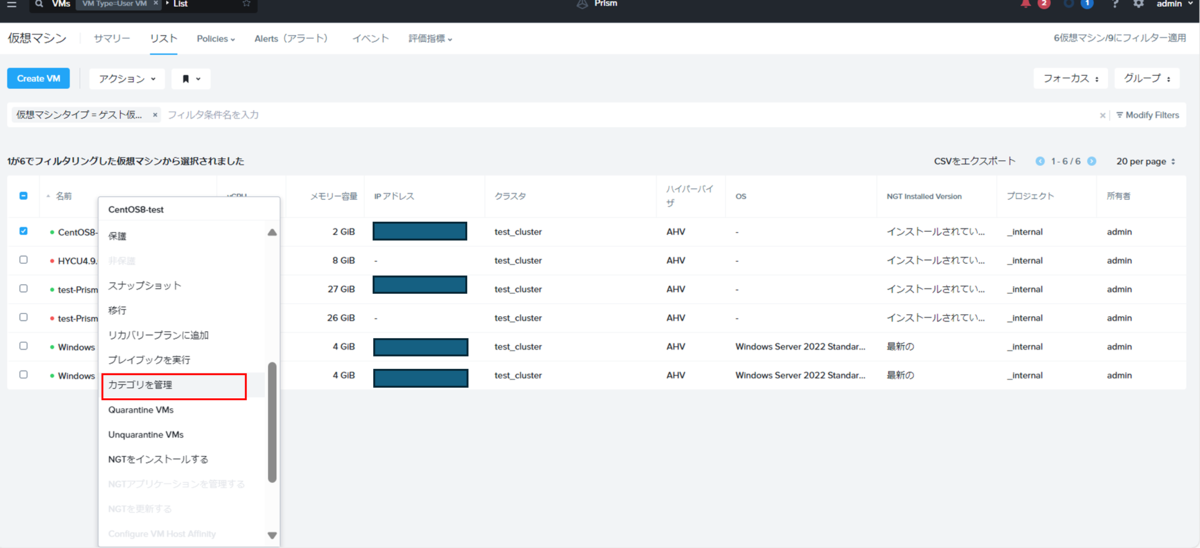

任意のVMに対して作成したAPP Typeを関連付けます。VMリストから仮想マシンを選択し[カテゴリーを管理]をクリックします。

仮想マシン二台にそれぞれ作成したApp typeを関連付け、[保存]をクリックします。

※ 画像の例ではCentOS 8(Web Server)とWindows Server 2022に関連付けをしています。

Flowの動作確認

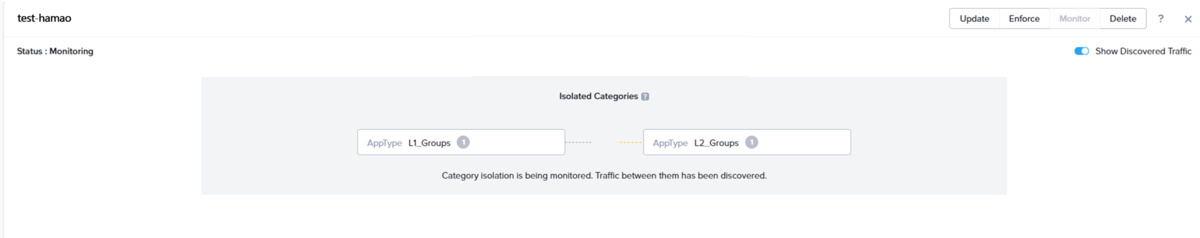

セキュリティタブから作成したポリシーをクリックし、ステータスが「Monitoring」になっていることを確認します。

ポリシーがMonitoringの状態であると、App Typeを関連付けたVM同士の通信は正常であることがわかります。

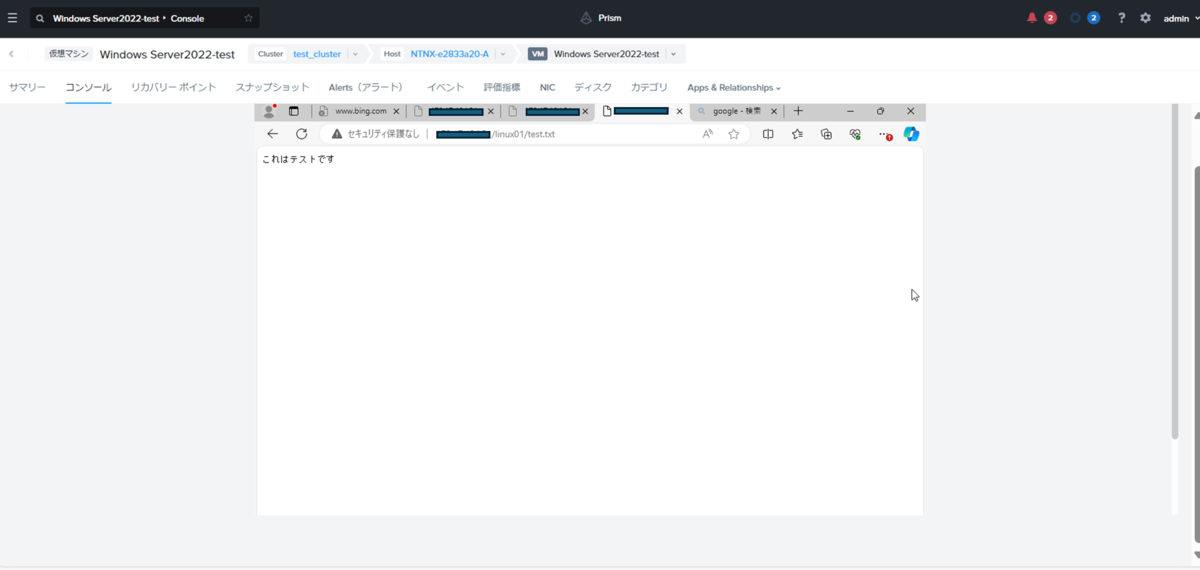

Webアクセスできることを確認できました。

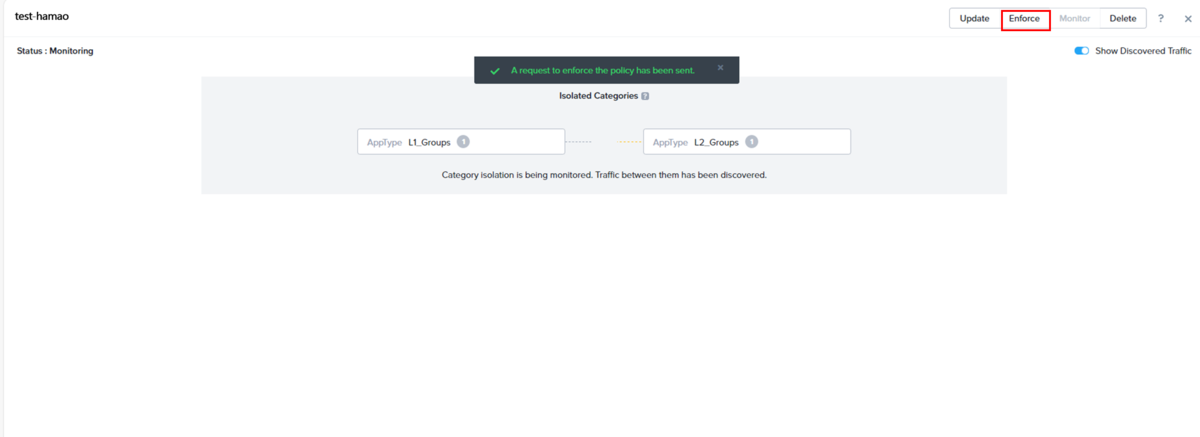

続いて[Enforce]をクリックし、ポリシーを有効にします。

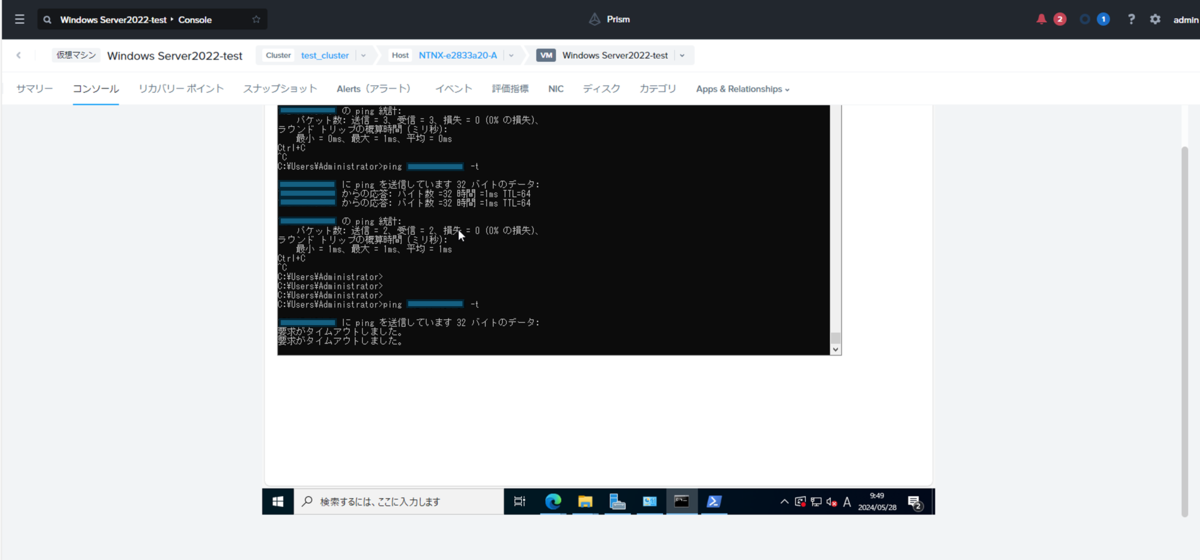

再度動作確認をします。pingでの疎通が出来なくなっています。

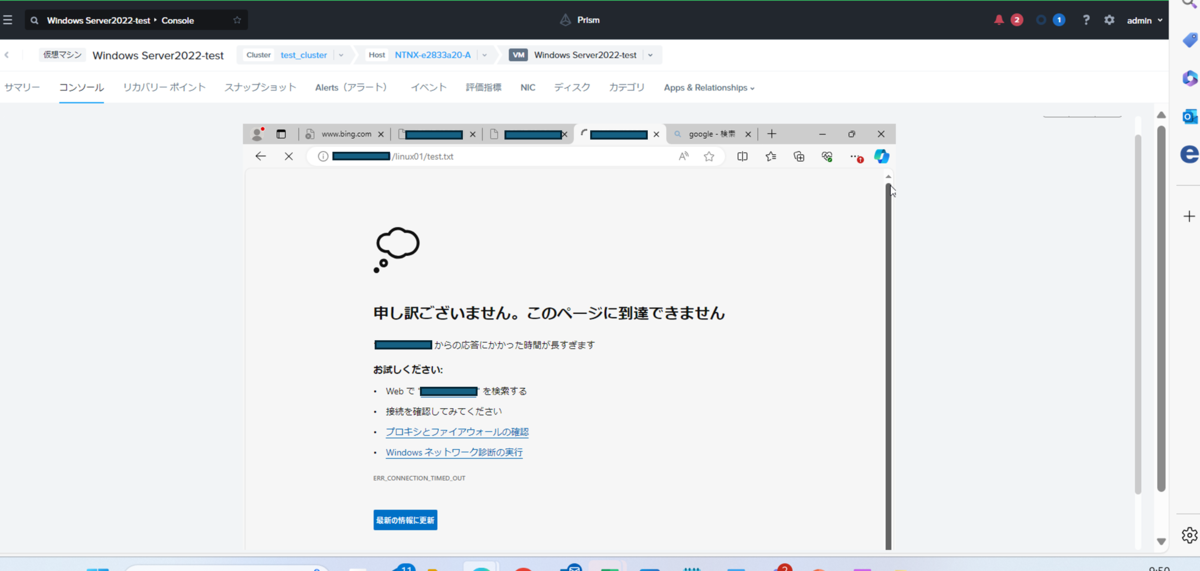

同様に、httpでのアクセスも遮断されています。

ポリシーを有効化したことにより、それぞれの仮想マシンがフィルタリングされ、pingでの疎通やhttpでのアクセスが遮断されていることが確認できました。

最後に

Nutanix CE でのFlow設定・動作確認は以上となります。

今回は、isolate(環境の分離)のポリシーを適用することで、全てのプロトコルをフィルタリングしましたが、Secuer Applications(アプリケーションの保護)を使用することで、フィルタリングするプロトコルを細かく設定することもできます。
