Azure Machine LearningでトレーニングしたAIモデルをJetBotに自動デプロイする

先端技術部テクノロジーリサーチグループの色部です。

本記事では、以下の記事でトレーニングしたJetBotのAIモデルを、JetBotに自動でデプロイする仕組みについて紹介します。

blog.jbs.co.jp

前提
リソース構成
モデルのプッシュ
SASトークンの取得と追加
モデルの自動ダウンロード
まとめ

前提

前提条件については、上記掲載の記事までと同様になりますが、Azure Machine Learning（以下、AML）からの自動デプロイにあたって、下記のリソースを新たに使用します。

Azure Blob Storage（以下、Blobストレージ）
Azure Functions
Device Twins（Iot Hub）

リソース構成

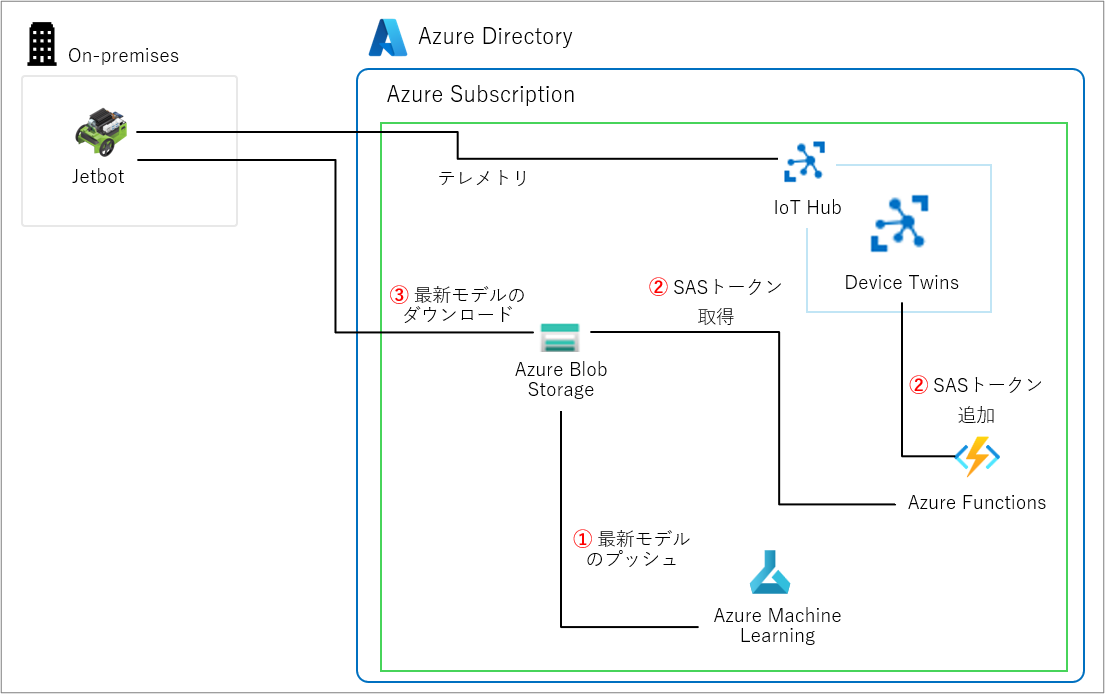

自動デプロイのためのリソース構成は、下図の通りです。

AMLから、トレーニング済みのモデルを、Blobストレージにプッシュします。
Azure Functionsで、モデルのSASトークンを取得し、Device Twinsに追加します。
JetBot側から、SASトークンの更新をトリガーに、モデルをダウンロードします。

モデルのデプロイに使用するリソースとして、IoT HubのIoT Centralの使用も検討しましたが、今回は既にIoT HubをJetBotと連携している背景もあり、IoT HubのDevice Twinsからモデルがダウンロードできないかを考えました。

また、Azure環境の外から委任アクセス（およびダウンロード）できる必要があったため、Azureリソースへの制限付きアクセス権を付与するSAS（Shared Access Signatures）の概念を用いた、SASトークンを使用する仕組みにしました。

順を追って確認していきます。

モデルのプッシュ

まず、AMLから、トレーニングしたモデルを、Blobストレージにプッシュします。

モデルのプッシュは、上記掲載の記事にて作成したモデルトレーニング、モデルの精度評価を行うパイプラインに、YAMLを定義してコンポーネントを追加する形で構築します。

また、モデルのアップロードを実行するスクリプトも、他のパイプラインに倣い、コンポーネント内に含める形としました。

特に下記に留意して、モデルのアップロードを行います。

モデルレジストリの「最新」モデルを、Blobストレージにアップロードする
モデルレジストリの「すべての」モデルを、Blobストレージにアップロードする

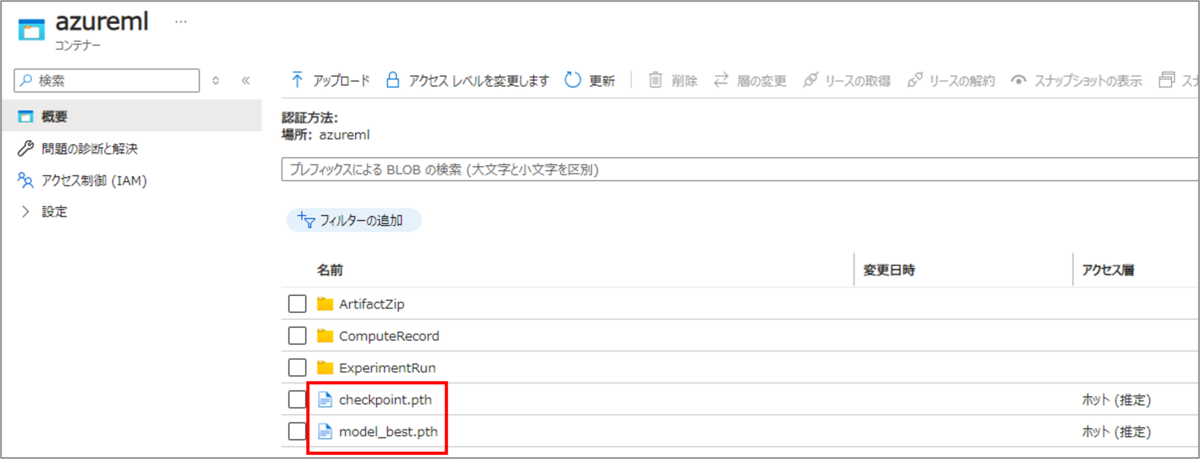

編集後、パイプラインを実行すると、指定したBlobストレージに、モデルが追加されるようになります。

SASトークンの取得と追加

次に、BlobストレージにプッシュされたモデルのSASトークンを、Azure Functionsを使って取得します。

また、取得したSASトークンを、IoT HubのDevice Twinsにアップロードします。

下記手順を参考に、スクリプトを作成します。

learn.microsoft.com

C#、JavaScript等でも作成できますが、今回はPythonで作成することにします。

また今回は、Blobストレージへのアップロードをトリガーとして、Azure Functionsを作動するようにします。 SASトークンの属性値については、必要に応じて変更してください。

Azure Functions内で実行するスクリプトの一例は、以下の通りです。

import logging
import azure.functions as func
import time
from datetime import datetime, timezone, timedelta
from azure.storage.blob import generate_blob_sas, BlobSasPermissions
from azure.iot.hub import IoTHubRegistryManager
import os

def main(myblob: func.InputStream, context: func.Context):
    data = myblob.read()
    data_size = len(data)
    logging.info(f"Data Size: {data_size} bytes")
    logging.info(f"Python blob trigger function processed blob \n"
                 f"Name: {myblob.name}\n"
                 f"Blob Size: {myblob.blob_properties['ContentLength']} bytes")

    # 環境変数からBlob Storage情報を取得
    storage_account_name = os.getenv("STORAGE_ACCOUNT_NAME")
    storage_account_key = os.getenv("STORAGE_ACCOUNT_KEY")
    container_name = os.getenv("CONTAINER_NAME", "azureml")
    blob_name = myblob.name.split('/')[-1]

    # ファイルが目的のファイルであるか確認
    if not any(blob_name.endswith(file) for file in ["model_best.pth", "checkpoint.pth"]):
        return

    # SASトークンを生成
    sas_token = generate_blob_sas(account_name=storage_account_name,
                                  container_name=container_name,
                                  blob_name=blob_name,
                                  account_key=storage_account_key,
                                  permission=BlobSasPermissions(read=True),
                                  start=datetime.now(timezone.utc),
                                  expiry=datetime.now(timezone.utc) + timedelta(hours=1))

    # SAS URLを生成
    sas_url = f"https://{storage_account_name}.blob.core.windows.net/{container_name}/{blob_name}?{sas_token}"

    # 環境変数からIoT Hub情報を取得
    iothub_connection_string = os.getenv("IOTHUB_CONNECTION_STRING")
    device_id = os.getenv("DEVICE_ID")

    # 同期エラー回避のために3秒待機
    time.sleep(3)

    # IoT HubのDevice Twinsにアップロード
    registry_manager = IoTHubRegistryManager(iothub_connection_string)

    # 既存のBlobを取得
    twin = registry_manager.get_twin(device_id)
    desired_properties = twin.properties.desired
    existing_blobs = desired_properties.get("blobs", [])

    # 新しいBlobを既存のBlobに追加
    new_blob = {"sas_url": sas_url, "name": blob_name}
    if new_blob not in existing_blobs:
        existing_blobs = [blob for blob in existing_blobs if blob["name"] != blob_name]
        existing_blobs.append(new_blob)
        time.sleep(5)
    desired_properties["blobs"] = existing_blobs

    # 更新する前に最新のDevice Twinsを再度取得
    twin = registry_manager.get_twin(device_id)
    twin_patch = {"properties": {"desired": desired_properties}}
    updated_twin = registry_manager.update_twin(device_id, twin_patch, twin.etag)

上記スクリプトを、Azure Functions経由で実行することで、IoT HubのDevice Twins上に、SASトークンが追加されるようになります。

JSON形式のDevice Twins上では、以下のように格納されるはずです。

"properties": {
        "desired": {
            "$metadata": {
                "$lastUpdated": "<lastUpdated>",
                "$lastUpdatedVersion": 201,
                "blobs": {
                    "$lastUpdated": "<lastUpdated>",
                    "$lastUpdatedVersion": 201
                }
            },
            "$version": 201,
            "blobs": [
                {
                    "name": "checkpoint.pth",
                    "sas_url": "<your_sas_url>"
                },
                {
                    "name": "model_best.pth",
                    "sas_url": "<your_sas_url>"
                }
            ]
        },
        "reported": {
            "$metadata": {
                "$lastUpdated": "<lastUpdated>"
            },
            "$version": 1
        }
    },

モデルの自動ダウンロード

最後に、JetBotに紐づいているIoT HubのDevice Twinsから、JetBotにモデルをダウンロードします。

モデルのダウンロードは、JetBot側で定期実行されるスクリプトを利用して行います。

JetBot側での定期実行は、crontabコマンドを使用して設定します。

「crontab -e」をJetBot側のターミナル画面で実行し、下記のように入力することで、例えば、1時間ごとにスクリプトを定期実行するように設定できます。

0 * * * * bash -c 'cd /home/jetbot/jetbot_ros && /usr/bin/python3 /home/jetbot/jetbot_ros/download_model.py'

また、定期実行するスクリプトについては、下記のように実装します。

SASトークンを、IoT HubのDevice Twinsで確認し、SASトークンが更新されていなければ、モデルをダウンロードしないようにする
モデルダウンロードのために取得したSASトークンを、次回の更新確認用に、環境変数等に格納する
スクリプト実行のため、必要に応じて、Dockerfileの編集や.envファイル、logディレクトリを追加する

スクリプトを設定後、実行ログを確認し、既定のディレクトリにモデルがダウンロードされていれば、成功です。

まとめ

Azure Machine Learning上でトレーニングしたjetbot_rosのRoad Followingモデルを、JetBotに自動でデプロイする仕組みについて紹介しました。

本記事で紹介した仕組みが、読者の方の一助になれば幸いです。
