Azure IoT Hubでのデータ受け取りと可視化2

前回、仮想エッジデバイスからAzure IoT Hubへデータを送信し、そのデータをAzure Functionsで確認するまでを試しましたが、今回はAzure Functionsではなく、Azure Stream Analyticsを経由してAzure SQL データベースにデータを入れて確認するところまでを試します。

はじめに

デバイスからのデータの流れはこのようになります。

以下の記事の「4.Azure IoT Hubへの接続・データ送信」までを終わらせた状態から設定していきます。

Azure IoT Hubでのデータ受け取りと可視化

Azure SQL データベースの作成

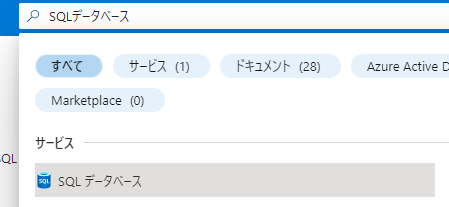

Azure ポータルの検索窓に”SQLデータベース”と入力し、サービスの”SQLデータベース”をクリックします。



”+作成”をクリックします。

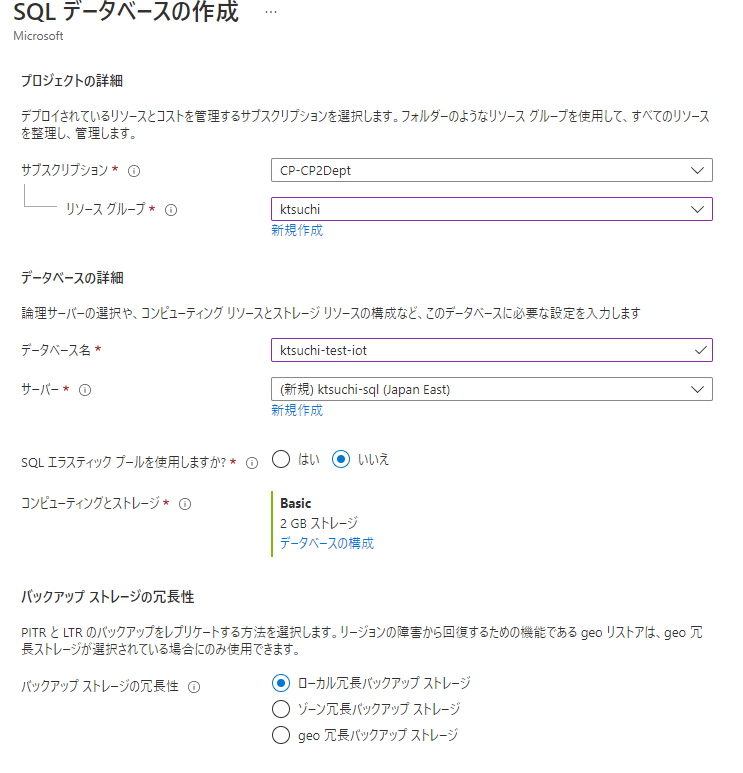

コンピューティングとストレージはデフォルトから以下のようにBasicに変更しました。

SQL Databaseサーバーは新規で作成しました。

認証方法は”SQL認証を使用する”にしてます。



他の設定はすべてデフォルトで作成します。

月額の料金はこのようになりました。



デプロイが完了するまでしばらく待ちます。

テーブルの作成

前章で作成したSQLデータベースリソースから”クエリエディター”をクリックします。

SQL認証でログインします。



FWでアクセスがブロックされてエラーになるので、”サーバーXXの許可リストIP”をクリックして、自IPからアクセスできるようにします。



クエリエディターで以下のSQLを実行してIoTデバイスからのデータを格納するテーブルを作成します。

create table test_iot(  machine varchar(100),
                        ambient varchar(100),
                        timeCreated datetime,
                        EventProcessedUtcTime datetime,
                        PartitionId bigint,
                        EventEnqueuedUtcTime datetime);

EventProcessedUtcTime以降のカラムはIoT Hubが付与してくれます。



”サーバーファイヤウォールの設定”をクリックします。

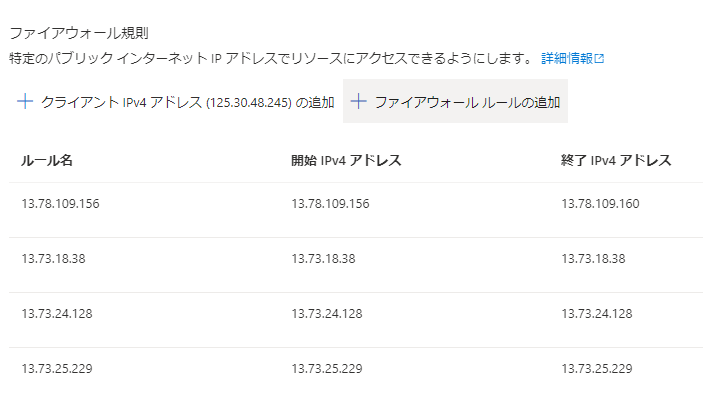

Azure IP Rangesからファイルをダウンロードし、Stream Analyticsを作成したリージョンを検索し、”addressPrefixes”に記載のIPをすべて追加します。

Azure Stream Analyticsの作成・設定

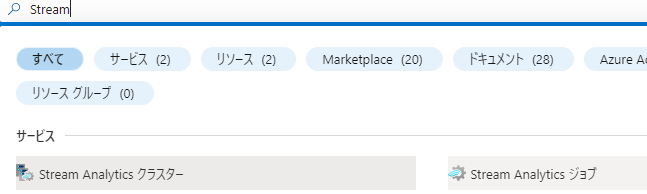

Azure ポータルの検索窓に”Stream”と入力し、サービスの”Stream Analytics ジョブ”をクリックします。

”+作成”をクリックして、ストリーミングユニットを1に変更して自分の環境に合わせて作成します。

デプロイが完了したらリソースに移動します。

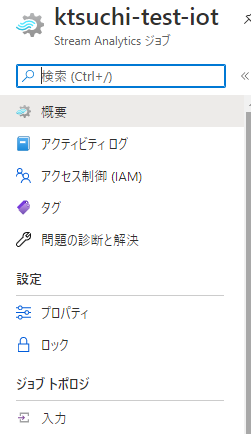

左のメニューの”入力”をクリックします。



”+ストリーム入力の追加”を選択し、”IoT Hub”をクリックします。

エンドポイントのみ”操作監視”に変更して他はデフォルト値で”保存”ボタンをクリックし、接続確認ができればOKです。



左のメニューの”出力”をクリックします。

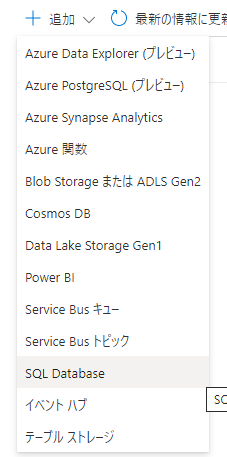

”+追加”を選択し、”SQL Database”をクリックします。



必要な項目を入力して保存をクリックします。



”クエリ”をクリックします。



クエリに”入力”と”出力”のエイリアス名を登録します。



Stream Analyticsの”開始”をクリックして右下に表示される開始をクリックします。



データ送信の確認

仮想エッジデバイスのVMを起動(または再起動)します。



SQLデータベースの”クエリエディター”をクリックします。

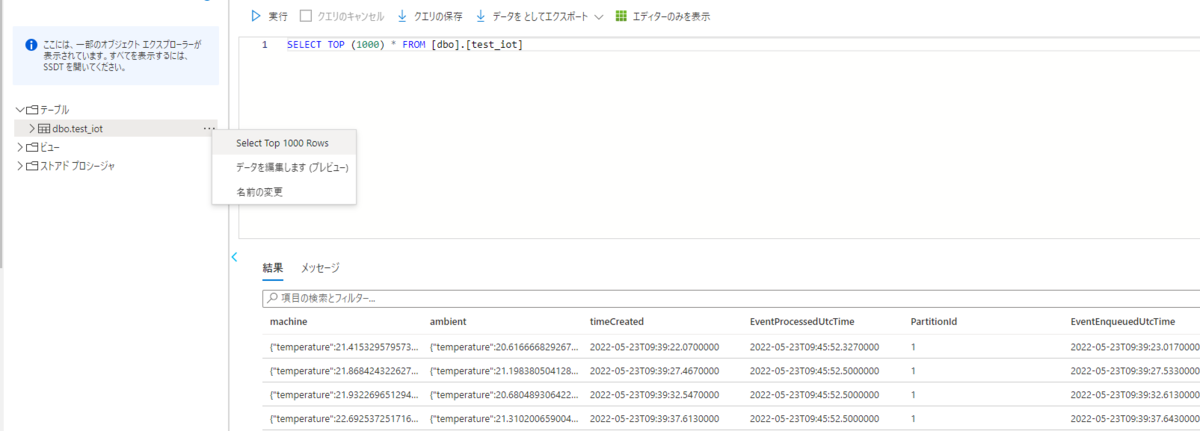

作成したテーブルの右側の”・・・”クリックして、”Select Top 1000 Rows”をクリックしてテーブルに格納されたデータを確認します。

終わりに

Stream AnalyticsではデータがSQLデータベースに出力されているにもかかわらず、SQLデータベースのデータが更新されないという状況に悩みました。エラーが出力されなかったので気付かなかったのですが、SQLデータベースにStream Analyticsが接続できないことが原因でした。
