Data Domain を活用した Veeam による物理 Windows サーバーのイメージバックアップとリストア第1弾 DD の初期セットアップ編

本連載では Data Domain（以下、DD）と Veeam backup & replication（以下、Veeam）を連携した、物理 Windows Server 2022のイメージバックアップとリストアの手順について、下記の3回に分けて紹介します。

DD の初期セットアップ
Veeam の初期セットアップ
物理 Windows Server のバックアップとリストア手順

今回は、全体構成の概要と DD の初期セットアップ方法について紹介いたします。

全体構成の概要
- システム構成図
- コンポーネントの説明
事前準備
iDRAC 設定
CLI 設定
GUI 設定
おわりに

全体構成の概要

システム構成図

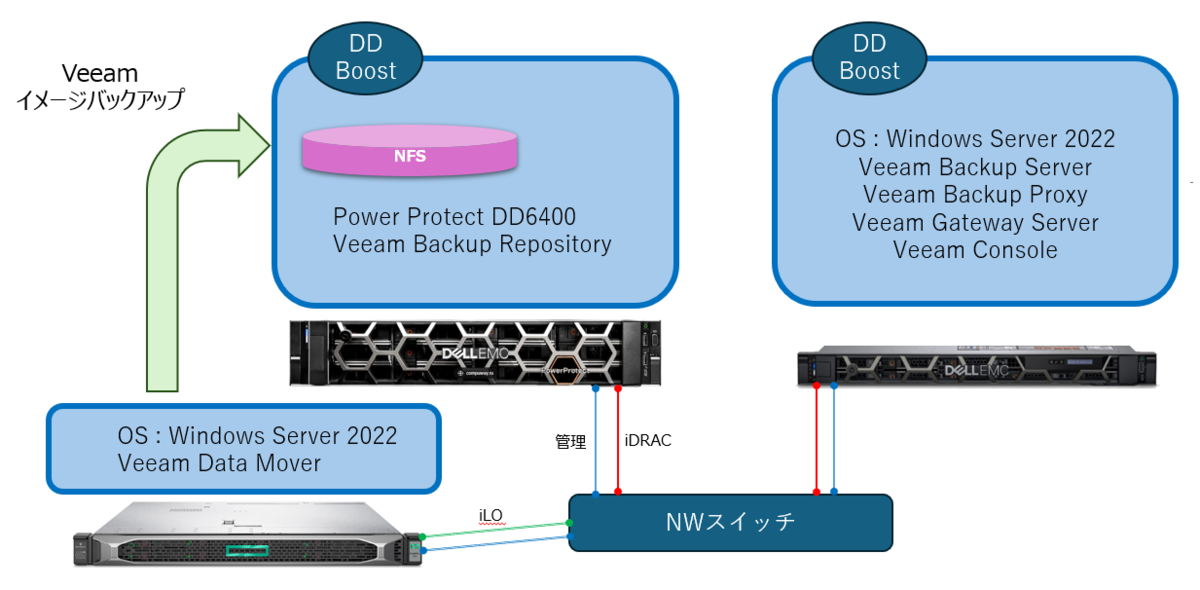

本システムの構成図を以下に示します。

大まかな流れは以下の通りです。

DELL PowerEdge サーバーに Windows Server 2022をインストールします
Veeam と DD を連携し、DD Boost を設定します
DD を保存先として、物理 Windows Server のイメージバックアップを取得します

なお、今回は管理セグメントと DD Boost 用のセグメントをまとめて構成しましたが、本番運用時はセグメントを分けたほうがセキュリティや負荷分散の面でメリットがあります。

コンポーネントの説明

本システムの各コンポーネントについて以下に説明します。

コンポーネント	導入・設定先	説明
Power Protect DD6400	Power Protect DD6400	Veeam バックアップデータ保存先の重複排除ストレージ
DD Boost	Power Protect DD6400	Veeam バックアップデータサーバーと Power Protect DD6400 が連携し、バックアップサーバー内での重複排除を実施
Veeam Backup Server	バックアップサーバー	Veeam 管理サーバー
Veeam Backup Proxy	バックアップサーバー	Veeam バックアップデータ転送サーバー
Veeam Data Mover	バックアップサーバー、バックアップソースサーバー	ソースマシンデータの取得、データの重複排除と圧縮の実行、バックアップデータのターゲットストレージへの保存などのデータ処理タスクを実行する Veeam サービス
Veeam Backup Repository	Power Protect DD6400	Veeam バックアップデータ保存先
Veeam Gateway Server	Power Protect DD6400	Backup ServerとBackup Repository を「ブリッジ」する Veeam サーバー DD を Repository に指定する場合、必要コンポーネント
Veeam Console	バックアップサーバー	Veeam 管理インターフェース
SQL Server	バックアップサーバー	Veeam バックアップインフラストラクチャ、ジョブ、セッション、およびその他の構成データに関するデータを格納

事前準備

以下3点のホスト名と IP アドレスを用意します。また、名前解決が可能である必要があります。

バックアップサーバー
バックアップソースサーバー
Power Protect DD 6400

iDRAC 設定

IP アドレスを設定し、iDRAC へアクセスします
iDRAC にログオンします
- ユーザー名： root
- 初期パスワード： DE から始まるシリアル番号
ログイン後、ホスト名、パスワード等を設定します

CLI 設定

iDRAC のコンソールを開きます。
CLI よりログインします。ユーザ名は sysadmin、パスワードはシリアル番号です。
ログイン後に利用規約が表示されるため、Enter を押下します。

任意のキーを押下します。

Press any key then hit enter to acknowledge the receipt of EULA information:y

パスワードを２回入力します。

Enter new password:
Re-enter new password:
Passwords matched.

セキュリティ管理者は後程作成するため、no を選択します。
```
Security Officer
 Do you want to create security officer？(yes|no)[no]:no
```
システムを GUI ウィザードで設定したいかどうか聞かれるため、yes を選択します。
```
Do you want to configure system using GUI wizard(yes|no)[no]:yes
```

ネットワーク設定をするため、yes を選択します。

Network Configuration
Configuration Network at this time (yes|no)[yes]:yes

DHCP は使用しないため、no を選択します。

Use DHCP
Use DHCP for hostname, domainname, default gateway and DNS servers?(At least one interface needs to be configured using DHCP)(yes|no)[yes]:no

任意の FQDN を入力します。今回は検証環境を想定し、TestDD.test.local を入力しています。
```
Hostname
Enter the hostname for this system（fully-qualified domain name）
[localhost.localdomain]:TestDD.test.local
```

ドメイン名を入力します。

Domainname
Enter your DNS domainname
[localdomain]:test.local

ethMa のポートを有効にするか聞かれるため、[ no ]を選択します。
```
Ethernet port ethMa
Enable Ethernet port ethMa(yes|no)[no]:no
```

[ no ]を選択します。

Ethernet port ethMb
Enable Ethernet port ethMb(yes|no)[no]:no

ethMc に仮 IP アドレスを設定するため、[ yes ]を選択します。
```
Ethernet port ethMc
Enable Ethernet port ethMc(yes|no)[no]:yes
```
DHCP は利用しないため、[ no ]を選択します。
```
Use DHCP on Ethernet port ethMd(yes|no)[yes]:no
```

仮 IP アドレスを入力します。

Enter the IP address for ethMd:10.10.10.10

サブネットマスクの255.255.255.0を入力します。
```
Enter the netmask for ethMd
[255.0.0.0]:255.255.255.0
```

[ no ]を選択します。

Ethernet port ethMd
Enable Ethernet port ethMd(yes|no)[no]:no

デフォルトゲートウェイの10.10.10.254を入力します。
```
Default Gateway
Enter the default gateway IP address
:10.10.10.254
```
IPv6設定では、何も入力せず Enter キーを押下します。
```
IPV6 Default Gateway
Enter the ipv6 default gateway IP address
:
```

DNS の IP アドレスを入力します。

DNS Servers
Enter the DNS Server list (zero, one, two or three IP addresses)
:10.10.10.100

設定を確認し、[ Save ]を入力します。

Pending Network Settings
Hostname         TestDD.test.local
Domain name      test.local
Default Gateway  10.10.10.254
DNS Server List  10.10.10.100
Port    Enbaled    Cable    DHCP    IP Address    Netmask or Prefix Length
----    -------    -----    ----    ----------    ------------------------
ethMa   no         no       n/a     n/a           n/a
ethMb   no         no       n/a     n/a           n/a
ethMc   yes        no       no      10.10.10.10   255.255.255.0
ethMd   no         no       n/a     n/a           n/a
----    -------    -----    ----    ----------    ------------------------
***No connection on configured Ethernet port
Do you want to save these settings (Save|Cancel|Retry):Save
Configuration complete.
sysadmin@TestDD#

GUI 設定

ライセンス適用

ブラウザにて、DD にアクセスします。
```
https://10.10.10.10
```
[ Administration ]>[ Licenses ]>[ Add License ]をクリックします。
エクスプローラーより、ライセンスファイルを選択し、[開く]をクリックします。
[ APPLY ]をクリックします。

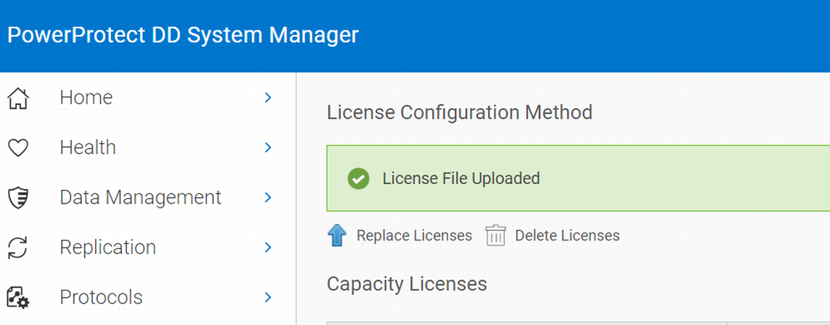

[ License File Uploaded ]と表示されることを確認します。

DD OS バージョンアップ

[ Maintenance ]>[ System ]をクリックします。

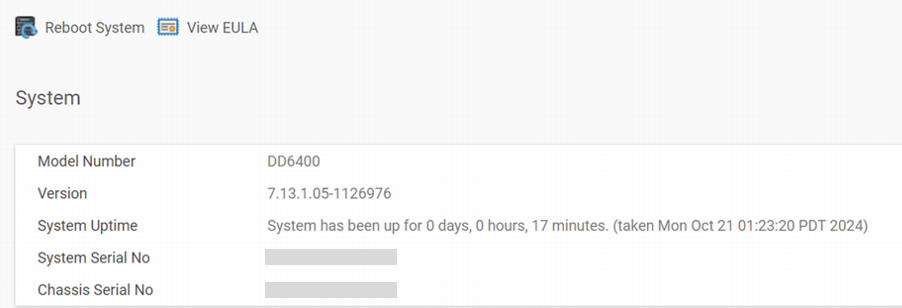

現在のバージョンを確認し、[ UPLOAD UPGRADE PACKAGE ]をクリックします。

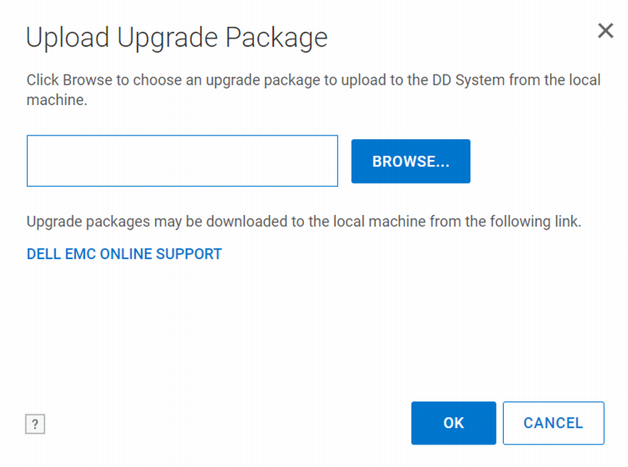

[ BROWSE... ]をクリックします。
エクスプローラーより、アップデート用の rpm ファイルを選択し、[開く]をクリックします。

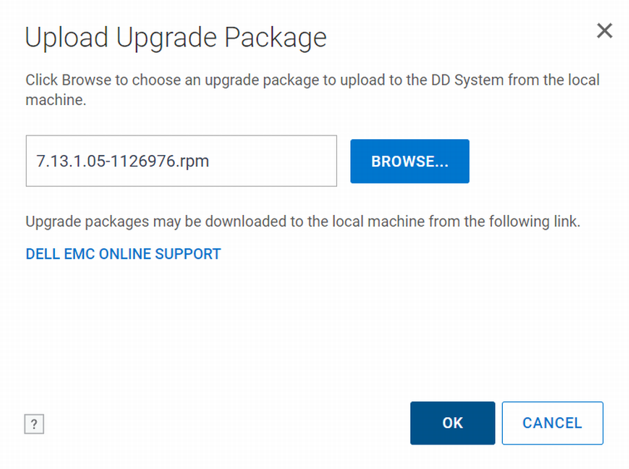

[ OK ]をクリックします。

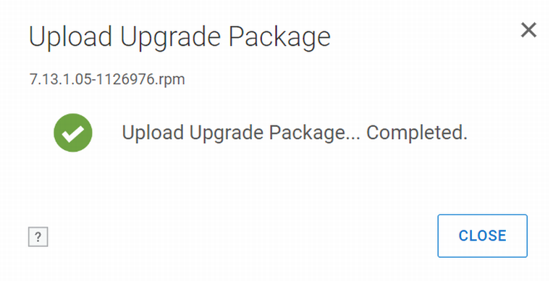

[ Upload Upgrade Package...Completed. ]と表示されることを確認し、[ CLOSE ]をクリックします。

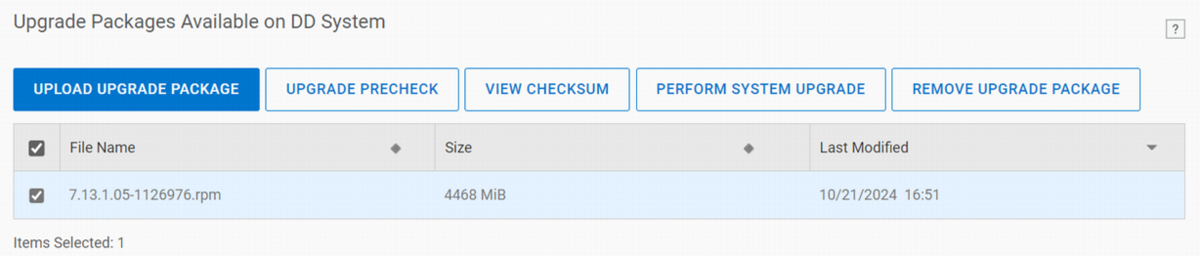

アップロードしたファイルにチェックを入れ、[ PERFORM SYSTEM UPGRADE ]をクリックします。

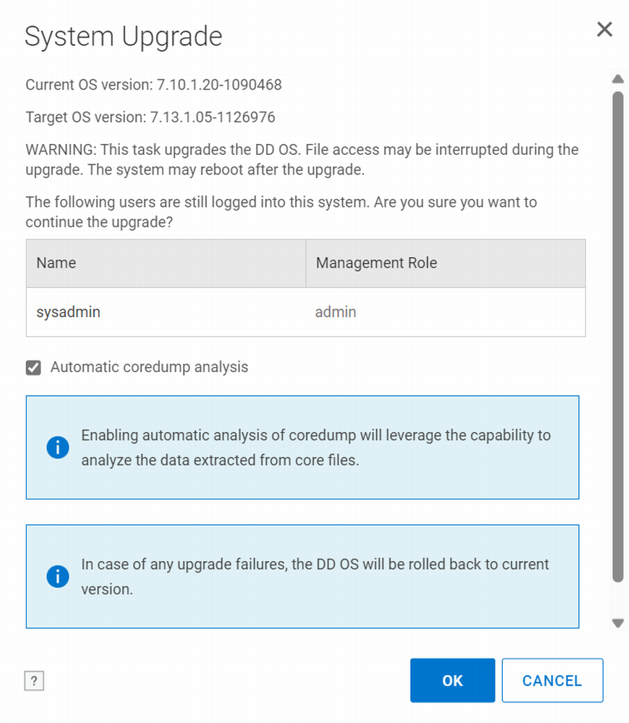

[ Current OS version ]と[ Target OS version ]が目的のバージョンであることを確認し、[ OK ]をクリックします。

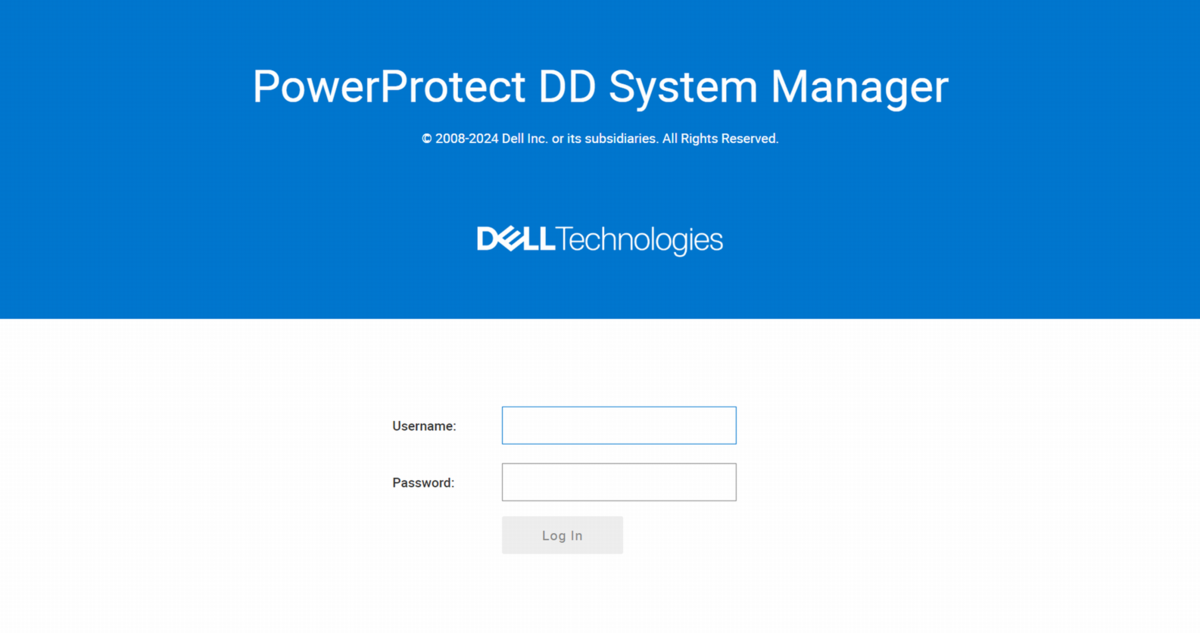

しばらく待ちます。私が構築した際は30分ほどかかりました。アップデートが終わるとブラウザが更新されログイン画面が表示されます。
ログイン後、[ Maintenance ]>[ System ]にて対象のバージョンにバージョンアップされたことを確認します。

一般設定

一般設定では、メールや SNMP の設定、NTP 設定、システムプロパティの設定が可能です。

※ 本記事ではSNMP 設定手順は割愛しますが、必要に応じて下記リンクの P 137移行をご確認ください。

https://www.delltechnologies.com/asset/ja-jp/products/data-protection/technical-support/docu91804.pdf

メール設定

[ Administration ]>[ Settings ]>[ MAIL SERVER ]をクリックします。

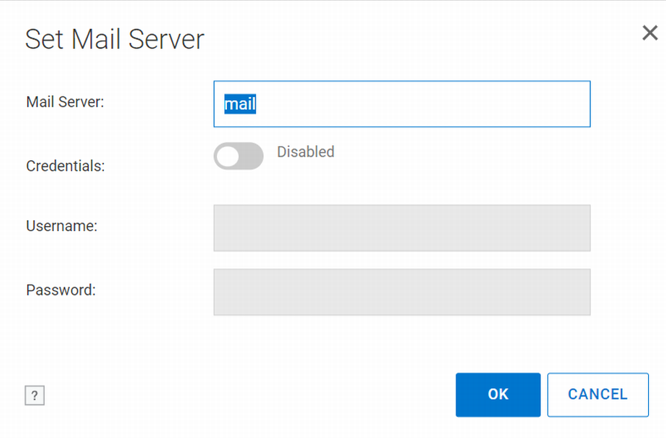

[ MORE TASKS ]>[ Set Mail Server ]をクリックします。
任意のメール送信先アドレスを入力し、[ OK ]をクリックします。

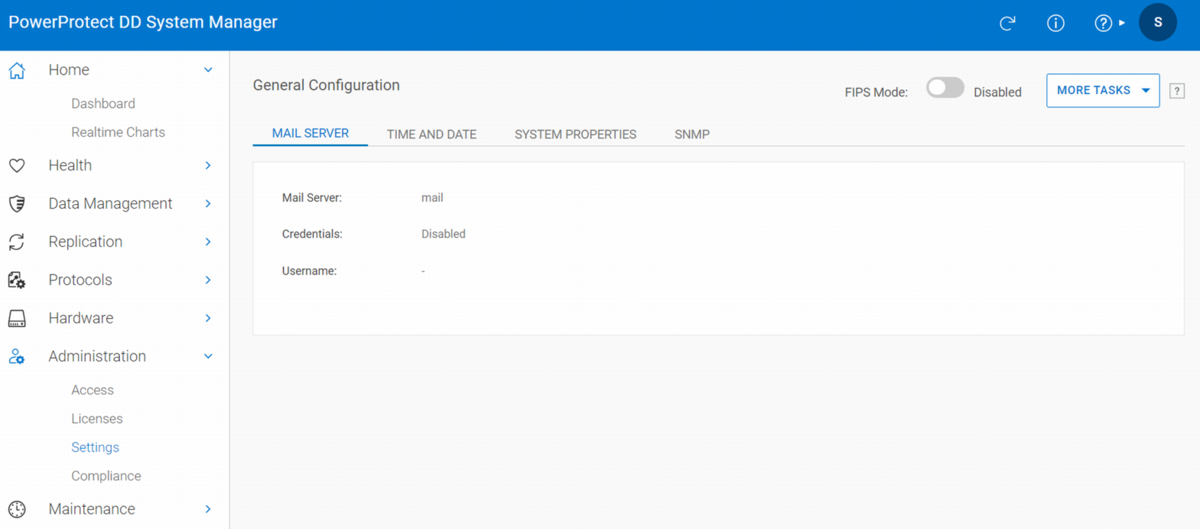

設定が反映されたことを確認します。

NTP 設定

[ Administration ]>[ Settings ]>[ TIME AND DATE ]をクリックします。

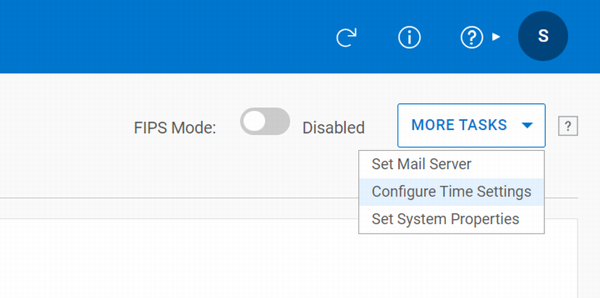

[ MORE TASKS ]>[ Configure Time Settings ]をクリックします。
[ Time Zone ]にて、[ Asia/Tokyo ]を選択します。

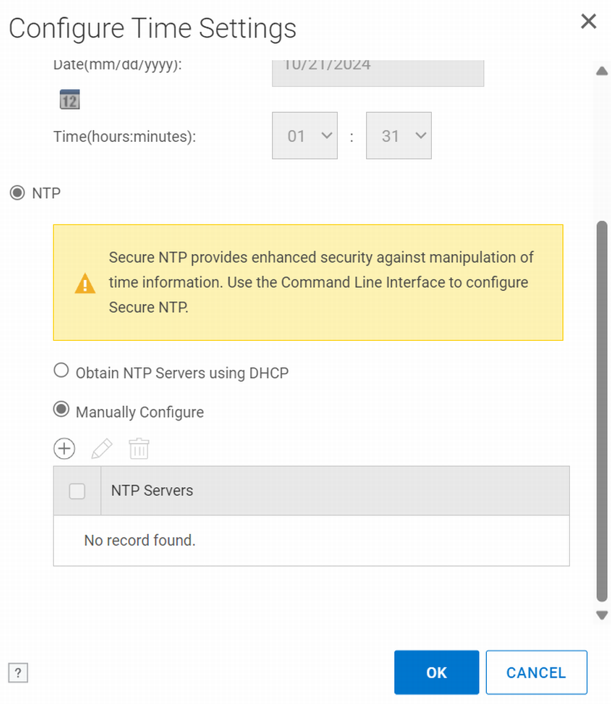

[ NTP ]>[ Manually Configure ]を選択し、プラスボタンをクリックします。

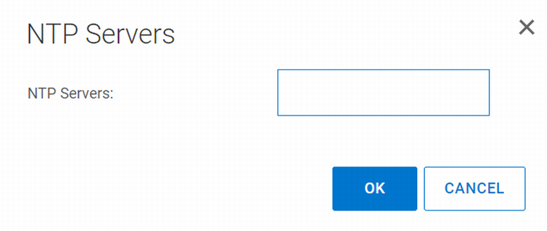

NTP サーバの値を入力し、[ OK ]をクリックします。

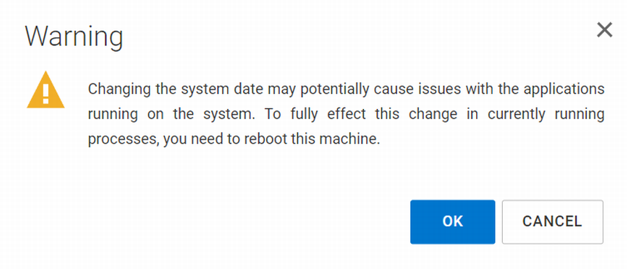

警告が出てくるため、[ OK ]をクリックします。
[ Maintenance ]>[ System ]>[ Reboot System ]にて、再起動を行います。

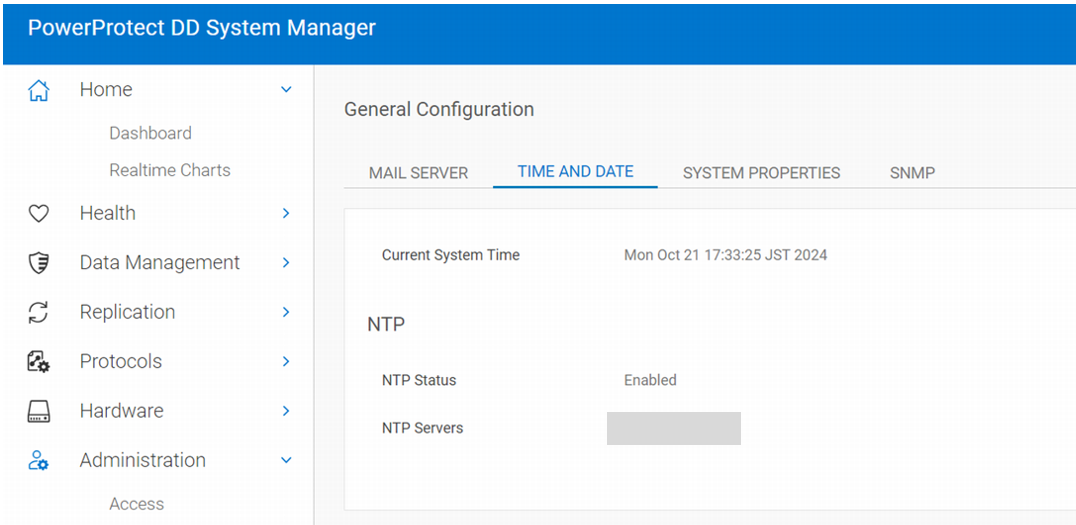

設定が反映されたことを確認します。

システムプロパティ設定

[ Administration ]>[ Settings ]>[ SYSTEM PROPERTIES ]をクリックします。
[ MORE TASKS ]>[ Set System Properties ]をクリックします。
Data Domain のシステムの場所、管理者のメールアドレス、ホスト名を設定し、[ OK ]をクリックします。
設定が反映されたことを確認します。

ネットワーク設定

リンクフェイルオーバー用の仮想インターフェースの作成

本手順では、ethMa と ethMb を使用してボンディング構成を作成します。

[ Hardware ] >[ Ethernet ]>[ Interfaces ]をクリックします。
[ CREATE ]タブより、[ Virtual Interfaces ]をクリックします。
[ veth ]ボックスに仮想インターフェース名として0を入力します。
[ Bonding Type: ]では、[ Failover ]を選択します。
フェイルオーバー構成に追加する ethMa と ethMb を選択して、[ NEXT ]をクリックします。

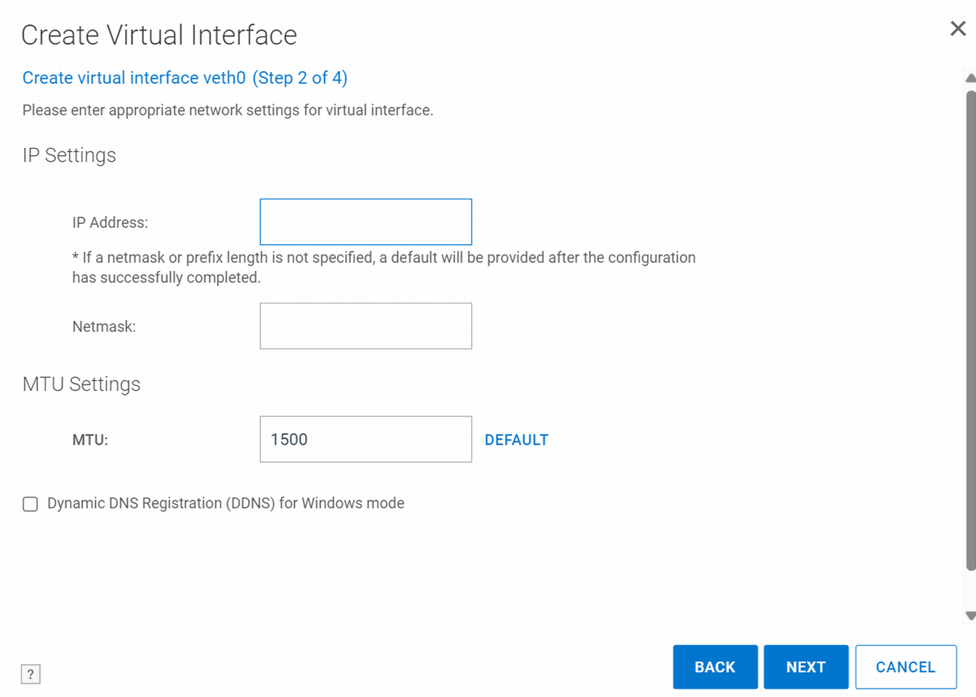

本番 IP アドレスとサブネットマスクを入力し、[ NEXT ]をクリックします。
設定値を確認し、[ FINISH ]をクリックします。

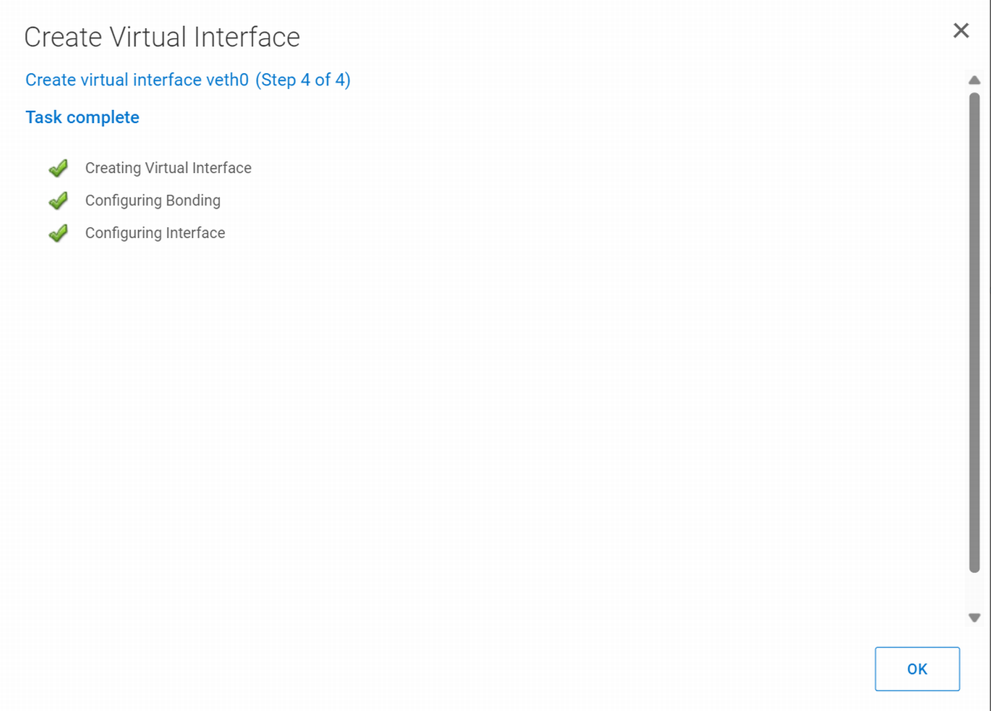

設定完了後、[ OK ]をクリックします。

仮 IP アドレスの削除

CLI で設定した仮IPアドレスを削除します。

ethMa または ethMb につなぎ変えて、DD にログインします。

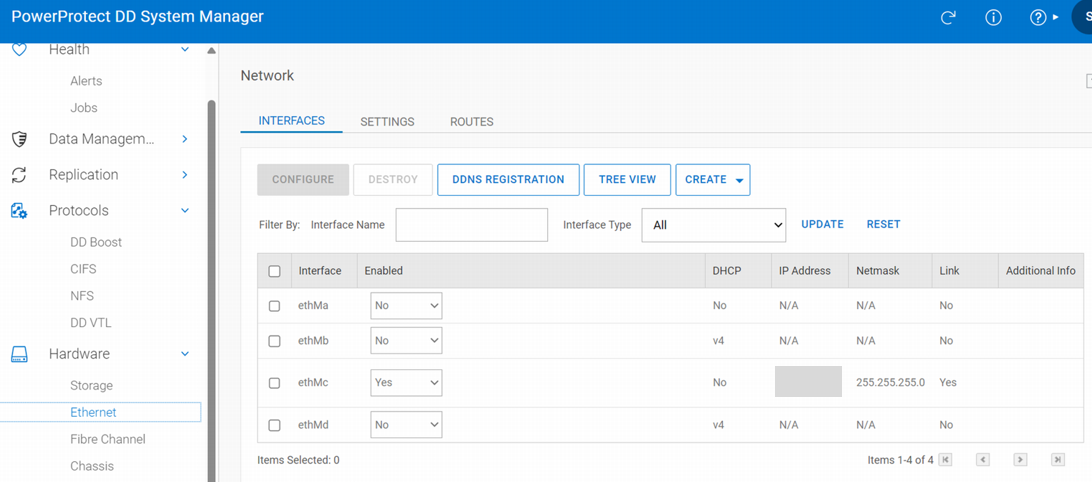

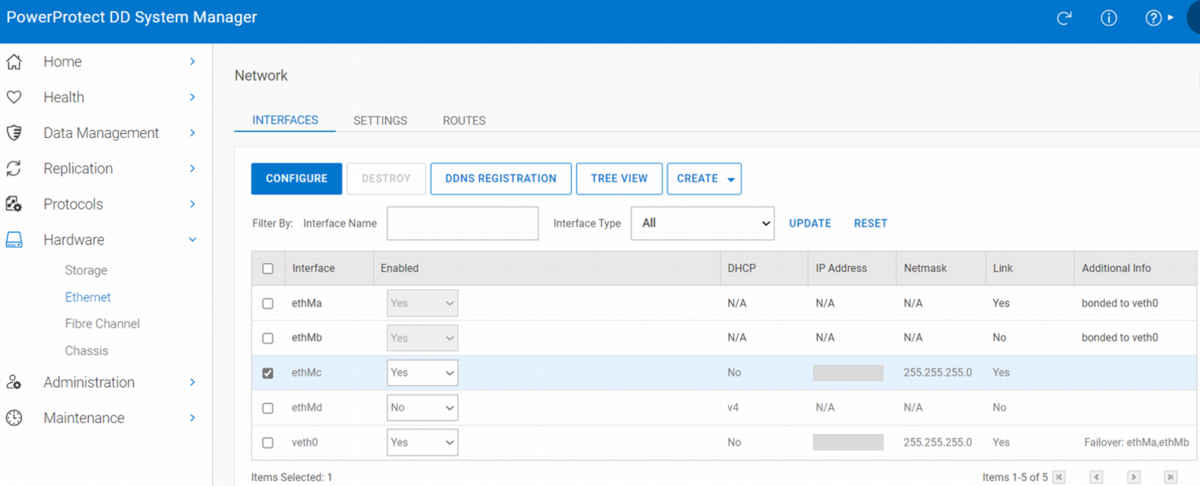

[ Hardware ] >[ Ethernet ]>[ Interfaces ]をクリックします。

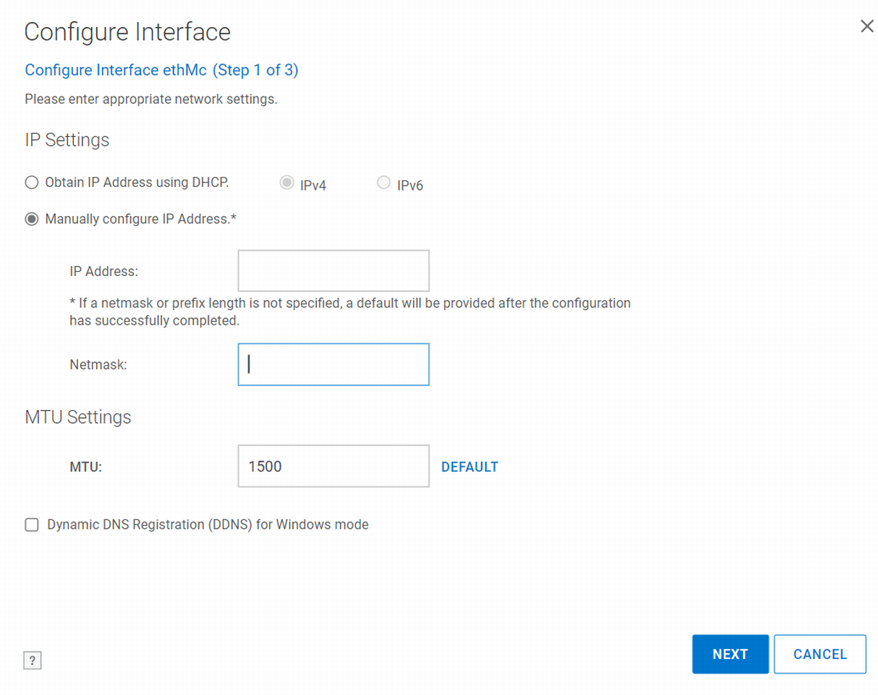

ethMd にチェックを入れ、[ CONFIGURE ]をクリックします。
IP アドレスとサブネットマスクの値を空にして、[ NEXT ]をクリックします。
[ FINISH ]をクリックします。
設定完了後、[ OK ]をクリックします。

DD システム構成設定

セキュリティユーザの作成

iDRAC のコンソールより DD にログインします。
下記コマンドにてセキュリティ担当者のユーザを作成します。
```
# user add <User Name> role security
```

パスワードを2回入力します。

    Enter new password:
    Re-enter new password:
    Passwords matched.

ファイルシステム構成

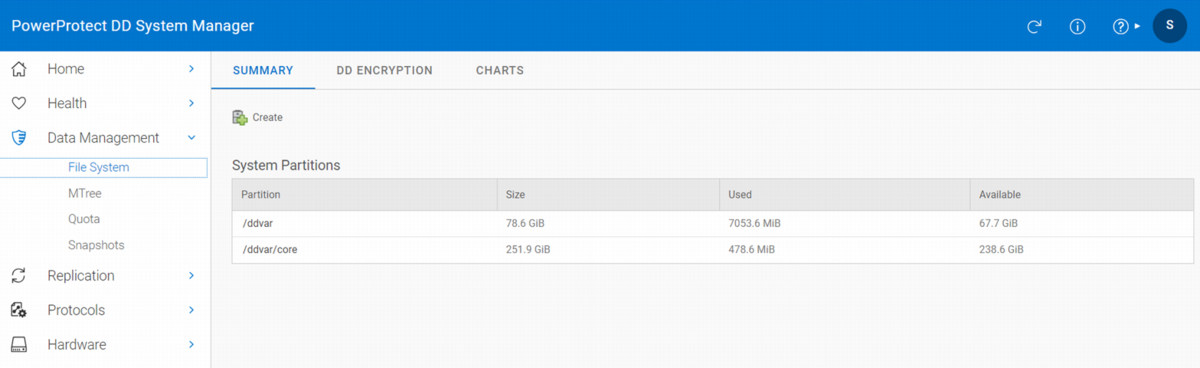

[ Data Management ]>[ File System ]>[ SUMMARY ]をクリックします。
[ Create ]をクリックします。
[ Create ]をクリックします。

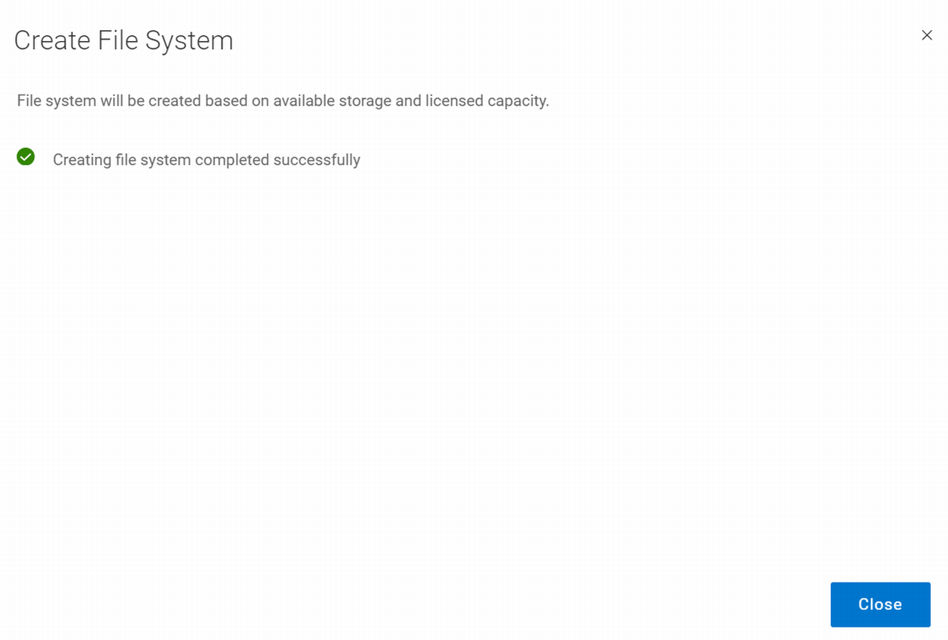

[ Close ]をクリックします。

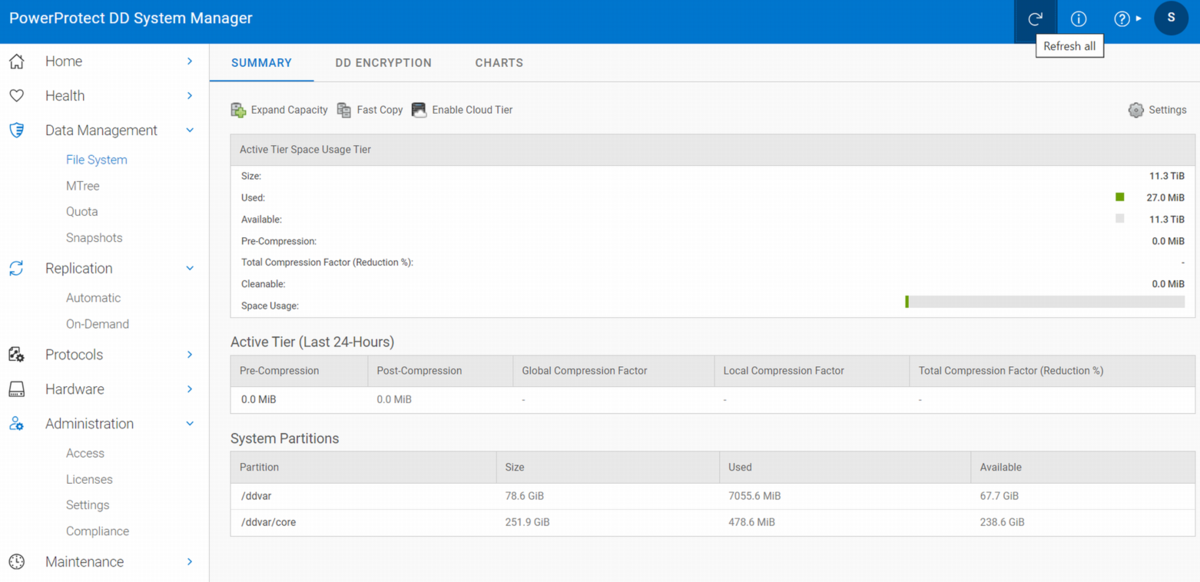

Active Tier Usage Tier が表示されることを確認する。

DD Boost 設定

DD Boost 用のユーザの作成

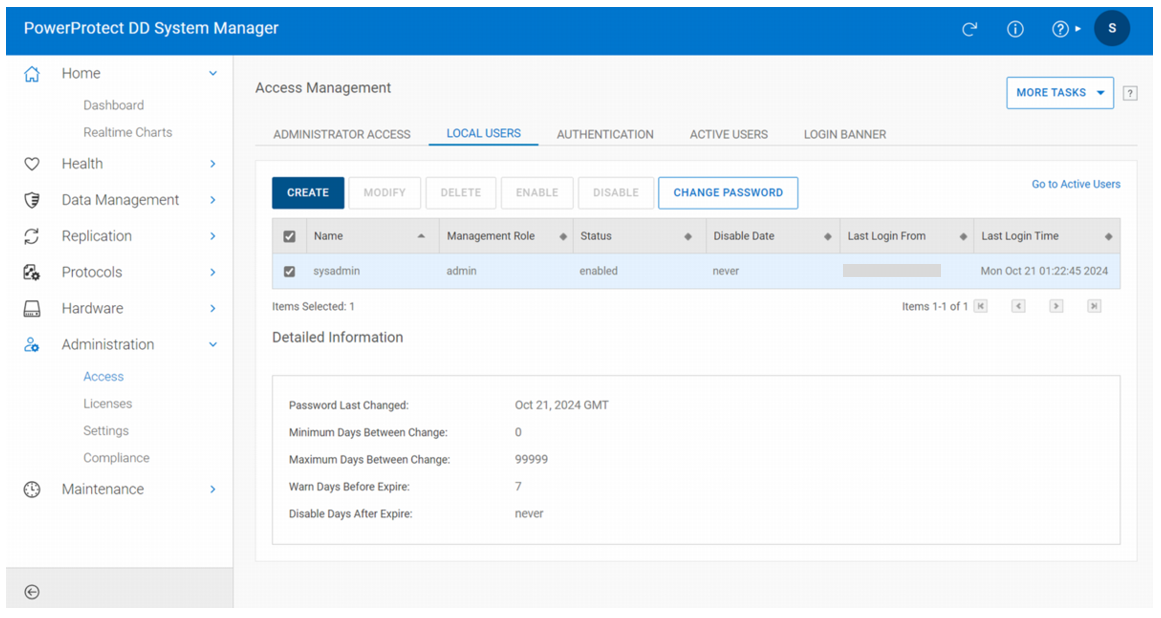

[ Administration ]>[Access]>[ LOCAL USERS ]>[ CREATE ]をクリックします。

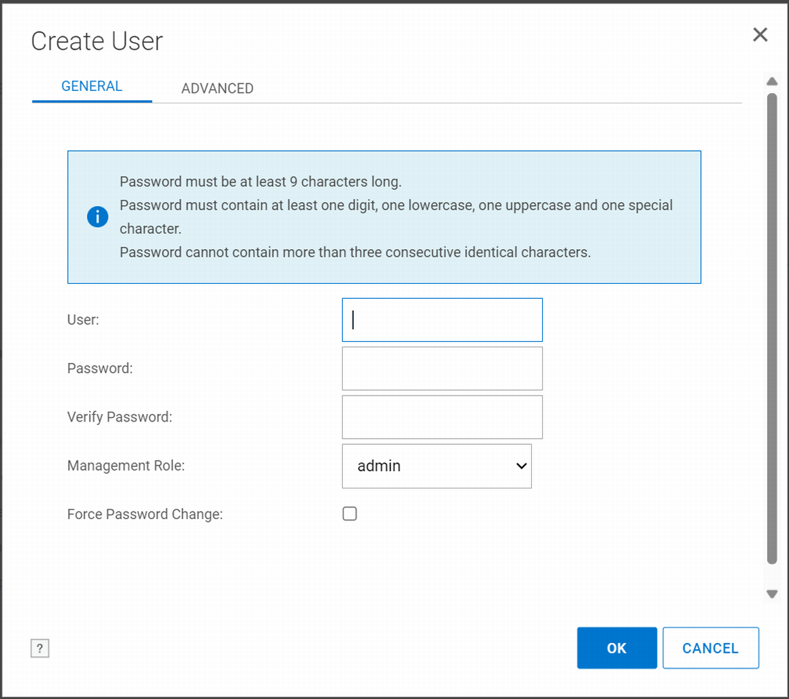

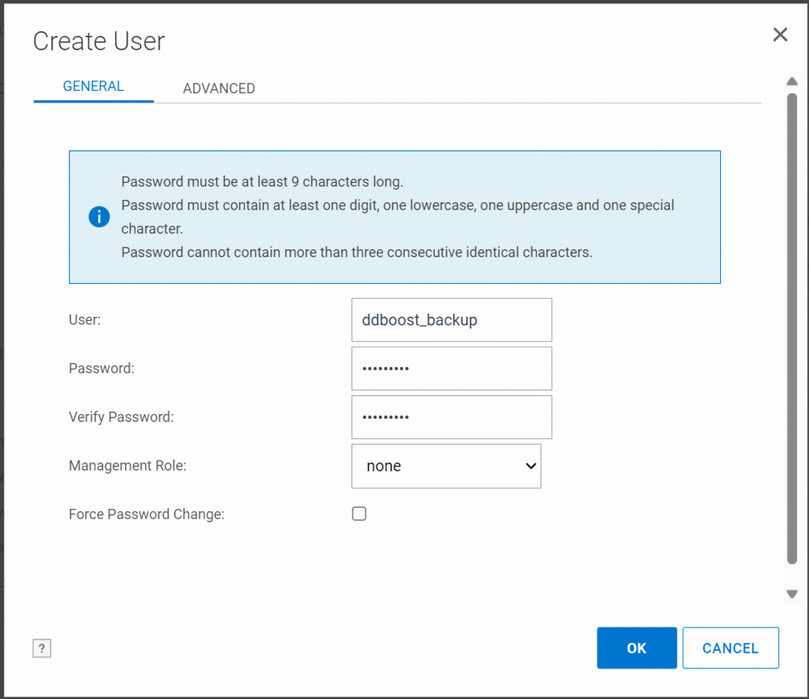

[ Create User ]にて、ユーザ名、パスワードを入力します。
[ Management Role: ]はドロップダウンより[ none ]を選択し、[ OK ]をクリックします。

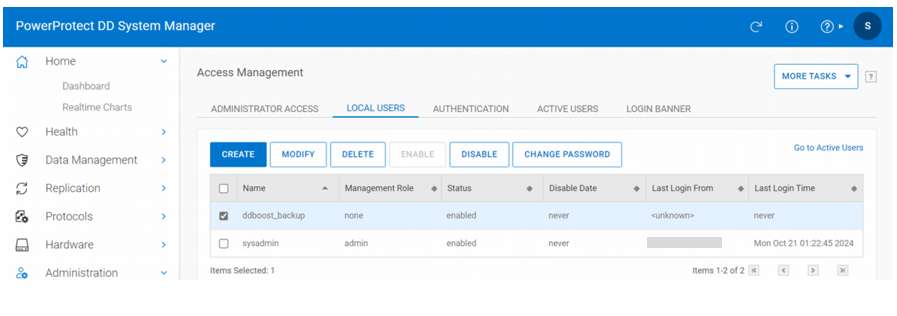

ユーザが追加されたことを確認します。

DD Boost

[ Protocols ]>[ DD Boost ]をクリックします。
[ DD Boost Status ]にて、[ Enable ]をクリックします。

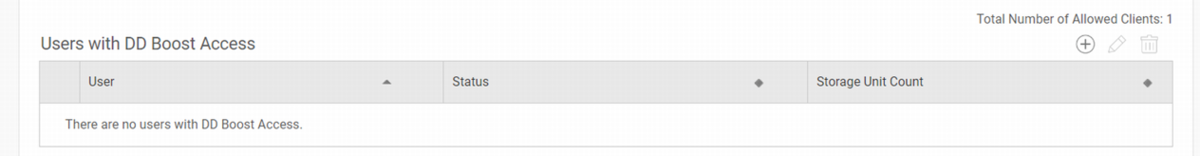

[ Users with DD Boost Access ]横のプラスマークのボタンをクリックします。
[ Add User ]にて、DD Boost 用のユーザを選択し、[ ADD ]をクリックします。

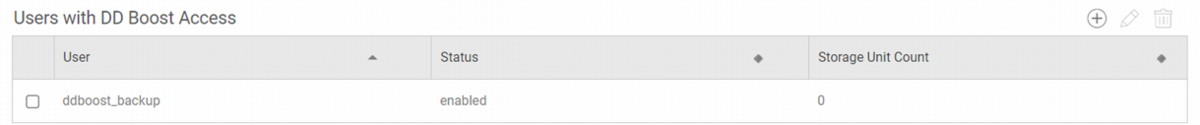

ユーザが追加されたことを確認します。
[ IP NETWORK ]タブをクリックします。
[ Interface Groups ]の default 設定にチェックを入れ、編集マークをクリックします。
[ Interface ]にチェックを入れると、[ Enabled Interfaces*: ]と管理 IP アドレスにもチェックが入ることを確認し、[ OK ]をクリックします。

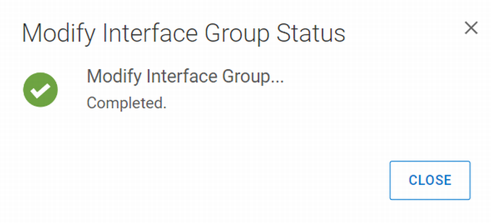

設定完了後、[ CLOSE ]をクリックします。
[ STORAGE UNITS ]タブをクリックします。
[ Storage Units ]横のプラスマークのボタンをクリックします。
[ Create Storage Unit ]にて、任意のストレージユニット名を入力し、[ Select or Create User: ]にて、DD Boost 用のユーザを選択し、[ CREATE ]をクリックします。
設定が反映されたことを確認します。
