【Azure Digital Twins】IoTデバイスの状態を可視化する（後編）

「IoTデバイスの状態を可視化する（前編）」の続きで、後編ではIoTデバイスからのデータでAzure Digital Twins（以下ADT）のツイン更新を行っていきます。

前編を読まれていないかたはこちらを先にお読みください。

【Azure Digital Twins】IoTデバイスの状態を可視化する（前編） - JBS Tech Blog

リソース作成
- IoT HUB
- Functinos
設定
- 関数アプリをADTにアクセスできるようにする設定
- IoT HubをAzure関数に接続する設定
シミュレーターの準備
- Iot Hubへのシミュレーターの登録
- 設定ファイルの修正
データ送信
状態の確認
さいごに

リソース作成

下記のように、IoT HUBとAzure Functionsのリソースを作成します。

IoT HUB

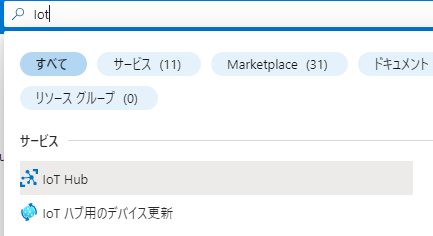

Azure Portalの検索ウィンドウにIotと入力し、IoT Hubサービスをクリックします。

＋作成をクリックします。

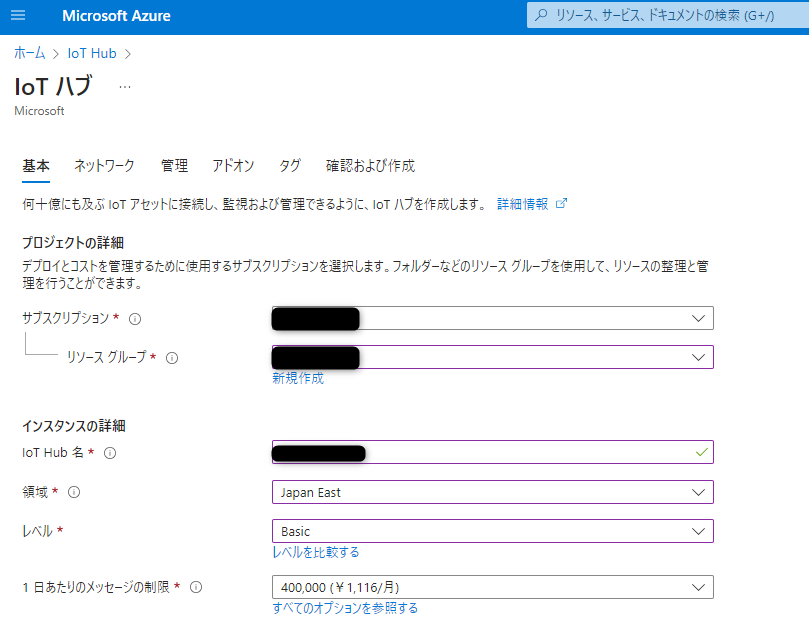

以下のように必要な項目を選択、または入力して「確認および作成」ボタンをクリックし、次の画面で「作成」をクリックします。

（レベルは無料でも問題ありません）

Functinos

サンプルアプリのPublish

以下のサイトの上部にある「Browse code」をクリックします。

Azure Digital Twins end-to-end samples - Code Samples | Microsoft Learn

githubのページの「Code」をクリックし、Download ZIPをクリックしてファイルをダウンロードして解凍します。

コマンドプロンプトで、以下のようにdigital-twins-samples-main\AdtSampleApp\SampleFunctionsApp フォルダーに移動し、コマンドを実行します。
```
C:\digital-twins-samples-main>cd AdtSampleApp\SampleFunctionsApp
C:\digital-twins-samples-main\AdtSampleApp\SampleFunctionsApp>dotnet publish -c Release
```

関数アプリの圧縮

\digital-twins-samples-main\AdtSampleApp\SampleFunctionsApp\bin\Release\netcoreapp3.1のpublishをzipで圧縮します。

例：

PS C:\digital-twins-samples-main\AdtSampleApp\SampleFunctionsApp\bin\Release\netcoreapp3.1> Compress-Archive -Path C:\digital-twins-samples-main\AdtSampleApp\SampleFunctionsApp\bin\Release\netcoreapp3.1\publish\* -DestinationPath .\publish.zip

関数アプリの作成

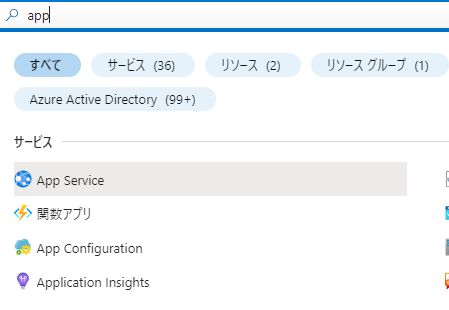

Azure Portalの検索ウィンドウにappと入力し、関数アプリサービスをクリックします。

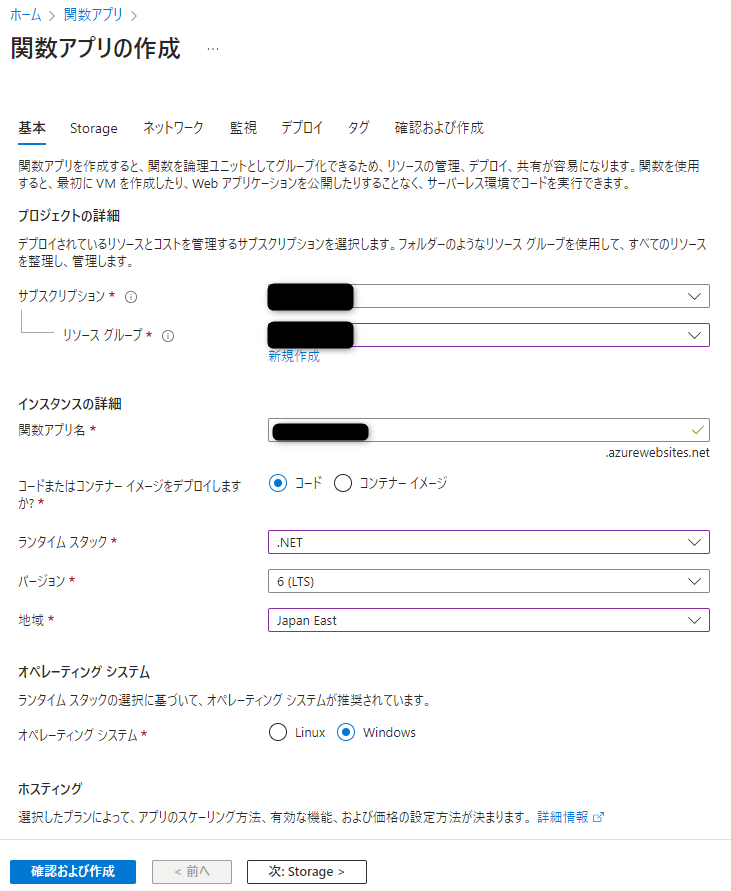

以下のように必要な項目を選択、または入力して「確認および作成」ボタンをクリックし、次の画面で「作成」をクリックします。
関数アプリのアップロード

2で圧縮した関数アプリを下記のようにコマンドを実行してAzureにアップロードします。
```
az functionapp deployment source config-zip --resource-group ***** --name ********* --src "C:\digital-twins-samples-main\AdtSampleApp\SampleFunctionsApp\bin\Release\netcoreapp3.1\publish.zip
```

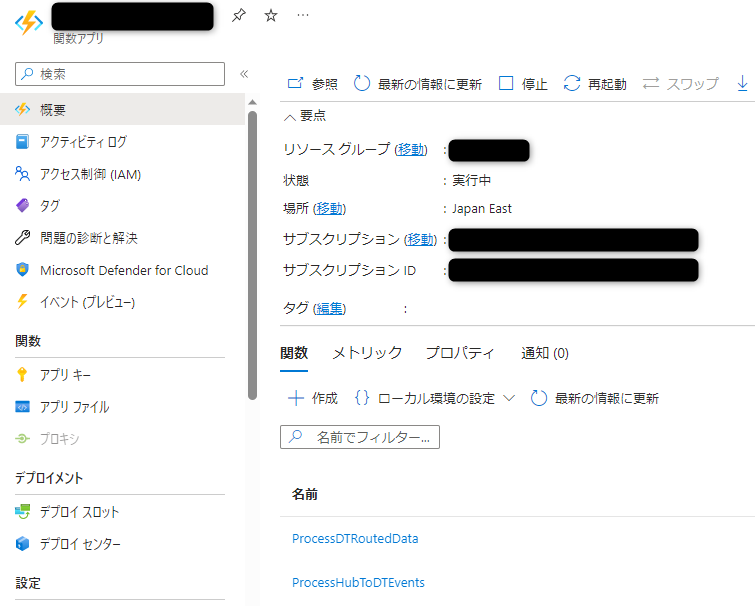

"Azure Portalで２つの関数がアップロードされたことを確認します。

設定

関数アプリをADTにアクセスできるようにする設定

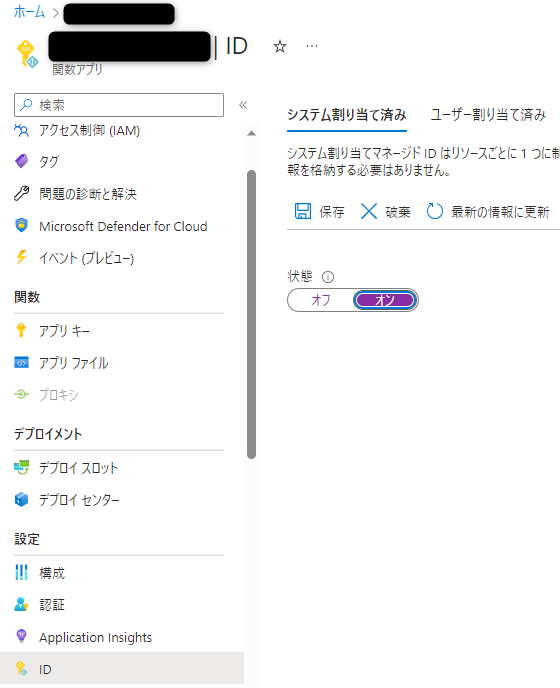

関数アプリのメニューからIDを選択し、システム割り当て済の状態を”オン”にして保存します。

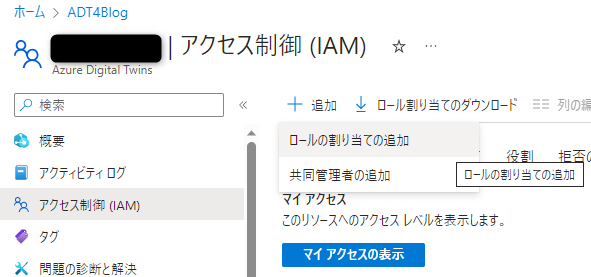

ADTのアクセス制御を開き＋追加をクリックしてロール割り当ての追加を選択します。

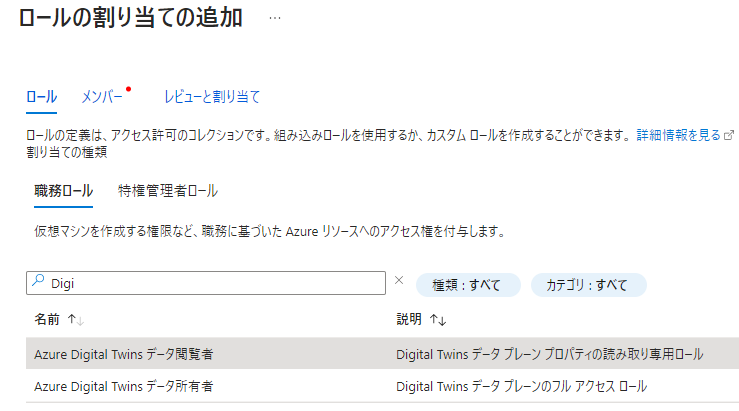

「Digi」を検索ボックスに入力し、”Azure Digital Twinsデータ所有者”選択します。

マネージドIDにチェックをつけ、[＋メンバーを選択する]をクリックし、右側のマネージドIDから関数アプリを選択し、関数アプリをクリックします。

レビューと割り当てをクリックし設定を追加します。

ADTのリソースの概要からホスト名をコピーします。

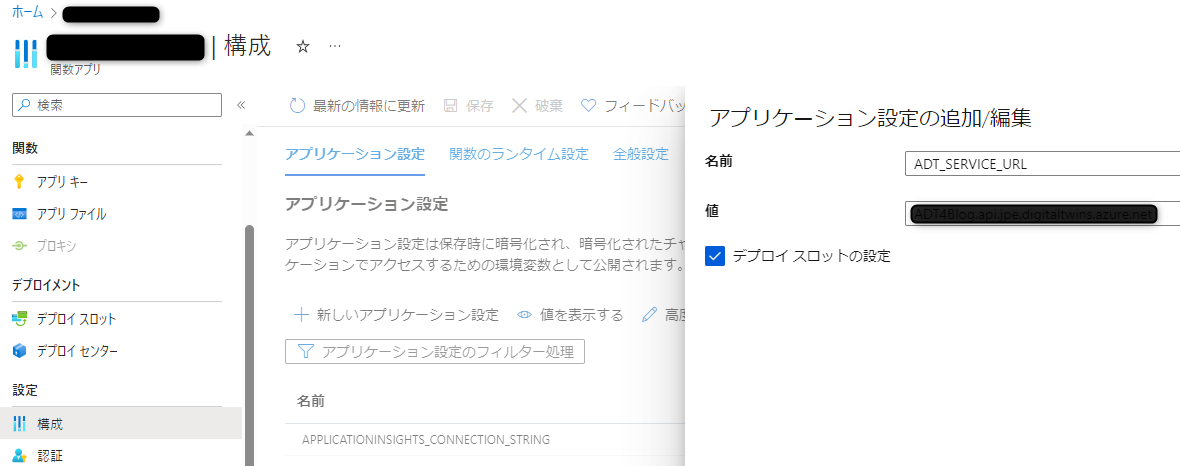

関数アプリのメニューの構成を選択し、＋新しいアプリケーション設定をクリックし、アプリケーション設定の追加/編集の[名前]に”ADT_SERVICE_URL”、[値]に上記でコピーしたホスト名を貼り付けます。

IoT HubをAzure関数に接続する設定

以下の書式に従ってコマンドを実行します。

az eventgrid event-subscription create --name <name-for-hub-event-subscription> --event-delivery-schema eventgridschema --source-resource-id /subscriptions/<your-subscription-ID>/resourceGroups/<your-resource-group>/providers/Microsoft.Devices/IotHubs/<your-IoT-hub> --included-event-types Microsoft.Devices.DeviceTelemetry --endpoint-type azurefunction --endpoint /subscriptions/<your-subscription-ID>/resourceGroups/<your-resource-group>/providers/Microsoft.Web/sites/<your-function-app>/functions/ProcessHubToDTEvents

例：

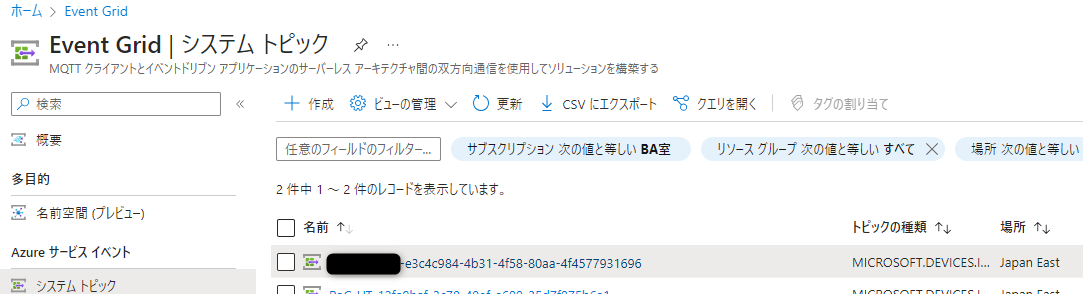

Event Gridシステムトピックが作成されていることを確認します。

IoT Hubのメッセージルーティングにルートが作成されていることを確認します。

シミュレーターの準備

Iot Hubへのシミュレーターの登録

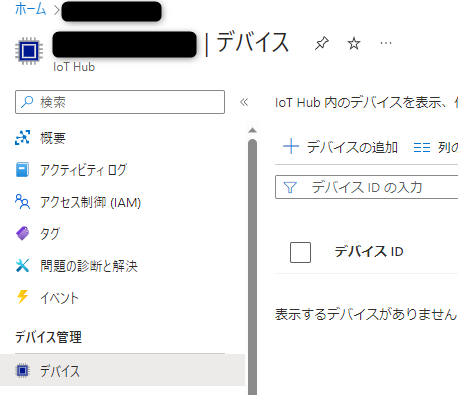

IoT Hubのリソース画面のメニューからデバイスを選択し、＋デバイスの追加をクリックします。

画面のように入力して、保存をクリックします。

（シミュレーターデバイスのIDはthermostat1になります）

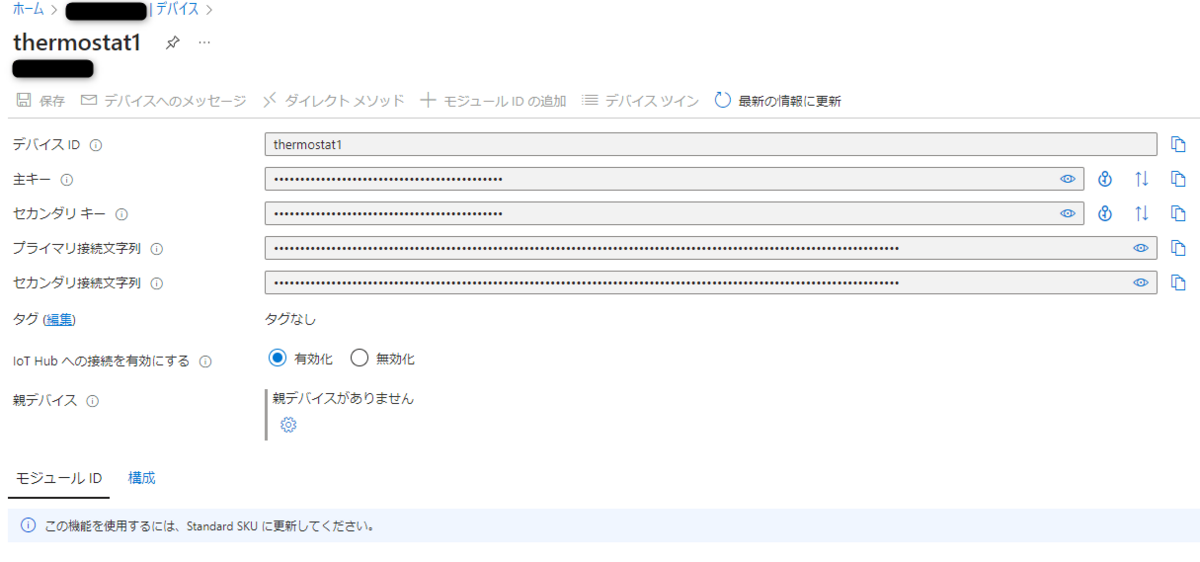

デバイスをクリックします。

プライマリ接続文字列をコピーします。

設定ファイルの修正

githubからダウンロードして展開したdigital-twins-samples-main\DeviceSimulator\DeviceSimulator フォルダーに移動します。

AzureIoTHub.cs ファイルの以下の箇所の<your-hub-connection-string>を、上記でコピーした接続文字列に置き換えます。

privateconststringiotHubConnectionString = "<your-hub-connection-string>";

データ送信

Power Shellが利用できる環境で、digital-twins-samples-main\DeviceSimulator\DeviceSimulatorに移動し、"dotnet run"を入力し、以下のようにSending messageが表示されていれば、IoT Hubへのデータ送信は完了です。

PS C:\digital-twins-samples-main\DeviceSimulator\DeviceSimulator> dotnet run
Press CTRL+C to exit
2023/09/14 13:22:20 > Sending message: {"Temperature":70.24501954170178}
Message received. Partition: 1 Data: '{"Temperature":70.00438749557566}'
Message received. Partition: 1 Data: '{"Temperature":67.56754419420265}'
Message received. Partition: 1 Data: '{"Temperature":67.73687968437414}'
Message received. Partition: 1 Data: '{"Temperature":69.27838534967898}'
2023/09/14 13:22:25 > Sending message: {"Temperature":68.92689291477524}
2023/09/14 13:22:30 > Sending message: {"Temperature":68.62956138776129}
2023/09/14 13:22:35 > Sending message: {"Temperature":69.17768981036623}
2023/09/14 13:22:40 > Sending message: {"Temperature":67.89582559321812}
2023/09/14 13:22:46 > Sending message: {"Temperature":68.30704980031915}
