【CyberArk】利用環境構築　~Azure準備編~

「CyberArk」はクラウドサービス（Box,Microsoft 365等）やオンプレミスサーバーの特権管理者アカウントを保護、管理するためのソリューションです。

CyberArkは専用のサーバーを構築し、コンポーネントをサーバーにインストールする必要があります。

今回は、CyberArkをAzure仮想マシン上で構築する流れを解説していきます。

※記事内のコマンドで赤字で表記している箇所は、環境に合わせて適宜変更して実行してください。

今回作成する環境
事前準備物
Azure環境事前準備
- ストレージアカウント作成
- CloudShell接続先確認
Vaultイメージの取り込み&イメージ作成
Primary Vaultの起動
おわりに

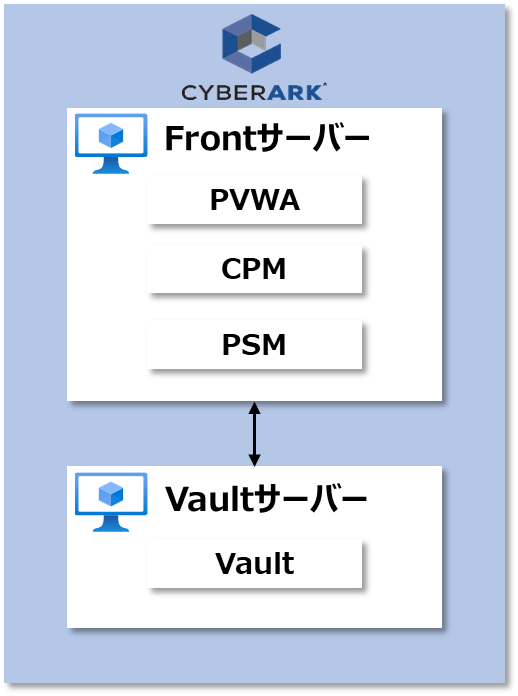

今回作成する環境

CyberArkには複数のコンポーネントがありますが、通常、「Vault」と呼ばれるアカウント情報を保管するコンポーネントをインストールする「Vaultサーバー」と、それ以外のコンポーネントをインストールする「Frontサーバー」で分けられることが多いです。

※Vaultサーバーに対するその他コンポーネントや3rdパーティー製品のインストールはできません。

今回はVaultサーバー、そのほかのコンポーネントをインストールするFrontサーバーの2種類を構築していきます。

事前準備物

Vaultの構築にあたり、下記のファイルが必要となります。

項番	ファイル名	機能
1	Operator CD.zip	サーバーの起動や操作に使用するためのファイル
2	Master CD.zip	リカバリとマスターログオンに使用するためのファイル
3	License.xml	ライセンスキー

各コンポーネントのインストールにあたり、下記のファイルが必要となります。

項番	ファイル名	機能
1	Vault AMI	Vaultインストールするためのマシンイメージ
2	Client-Rls-v12.2.zip	Private Arkをインストールするためのファイル
3	Password Vault Web Access-Rls-v12.2.zip	PVWAをインストールするためのファイル
4	Central Policy Manager-Rls-v12.2.zip	CPMをインストールするためのファイル
5	Privileged Session Manager-Rls-v12.2.zip	PSMをインストールするためのファイル

※いずれも製品版/評価版の契約後にCyberArk社から受領するファイルです。

Azure環境事前準備

ストレージアカウント作成

Vaultサーバーを作成するには、専用のvhdからデプロイする必要があるため、事前にストレージアカウントを作成します。

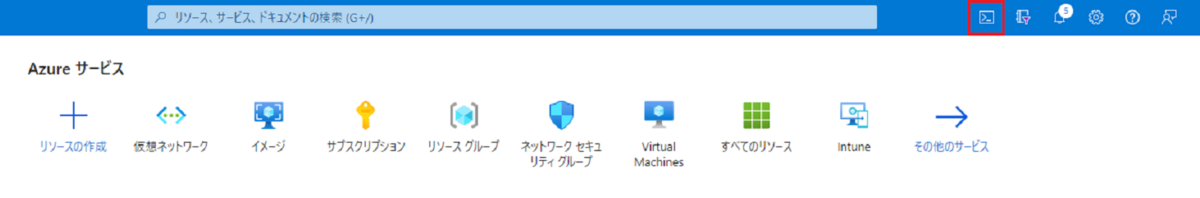

Azureポータルにログインし、画面右上のCloud Shellを起動します。

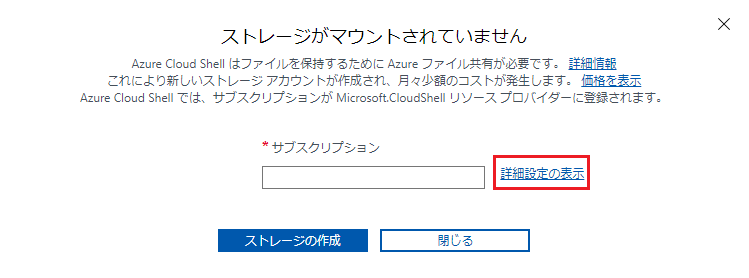

「詳細設定を表示にする」をクリックします。

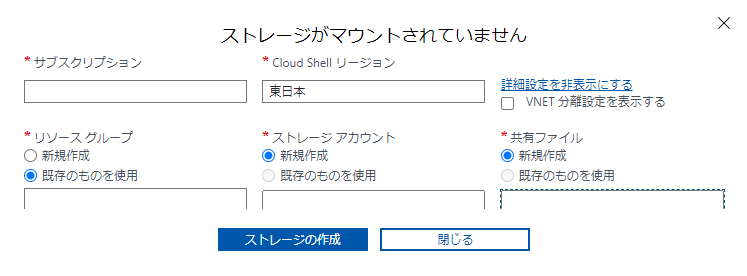

下記の情報を入力し、「ストレージの作成」をクリックします。

設定項	設定値
サブスクリプション	任意のサブスクリプション
リージョン	任意のリージョン ※今回は東日本で作成します
リソースグループ	任意のリソースグループ
ストレージアカウント	任意のストレージアカウント（新規作成）
共有ファイル	任意の共有ファイル（新規作成）

CloudShell接続先確認

以下のコマンドを実行し、保存先のストレージアカウントを確認します。

env | grep ACC_STORAGE_PROFILE

※保存先ストレージアカウントが作成したアカウントでない場合、以下のコマンドで切断し、確認コマンドで「y」を入力します。

clouddrive unmount

Vaultイメージの取り込み&イメージ作成

事前情報確認

以下5つの項目を事前に確認します。

設定項目	確認ポイント
リソースグループ名	前項「Cloud Shell接続先の確認」で指定したリソースグループ名であること
ストレージアカウント名	前項「Cloud Shell接続先の確認」で指定したストレージアカウント名であること
ストレージアカウントアクセスキー	Azureポータル > ストレージアカウント　>「ストレージアカウント名」　> アクセスキーでキーの表示ができること
コンテナー名	次項で作成手順を記載
アクセスSASのURL	CyberArk社から受領した「Windows Server2019 – Vaultコンポーネント」のSAS URL

コンテナー作成

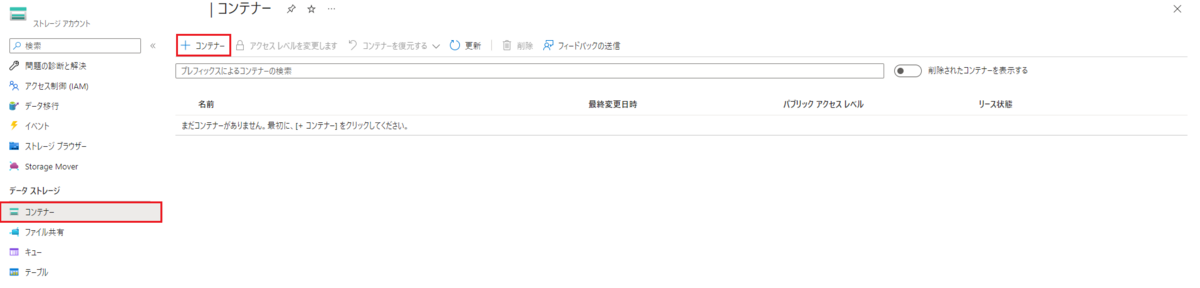

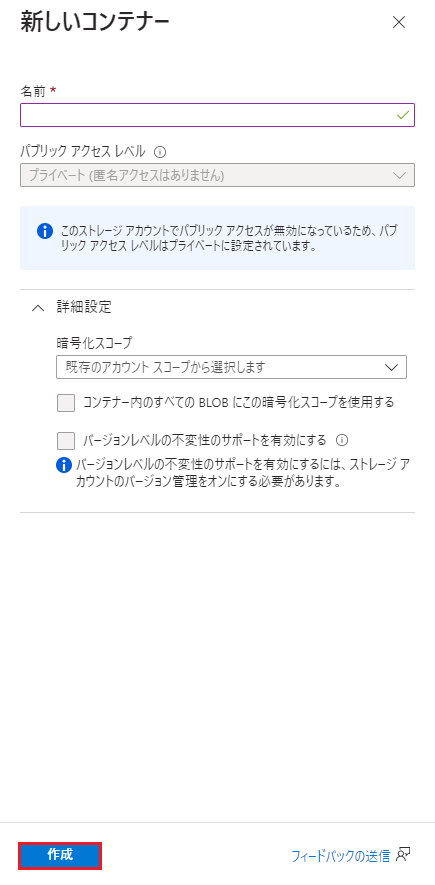

以下に移動し、コンテナーを作成します。
Azureポータル > ストレージアカウント　> 「作成したストレージアカウント名」　> コンテナー　> +コンテナー

設定項目

設定値

名前

任意の名称

パブリックアクセスレベル

プライベート（匿名アクセスはありません）

ストレージコンテキスト設定

Cloud Shellを起動後、以下のコマンドを実行します。

$destContext = New-AzureStorageContext -StorageAccountName ストレージアカウント名 -StorageAccountKey "ストレージアカウントのアクセスキー"

vhdファイルのコピー

SASからイメージをコピーします。以下のコマンドを実行します。

Start-AzureStorageBlobCopy -DestContainer コンテナー名 -DestContext $destContext -DestBlob pas-vault-v12.6.vhd -AbsoluteUri "受領したSAS URL"
下記のコマンドを実行し、コピー状態の確認を行います。
※ステータスがSuccessになるまでには30分ほどかかります。

Get-AzureStorageBlobCopyState -Blob pas-vault-v12.6.vhd -Container コンテナー名 -Context $destContext -WaitForComplete

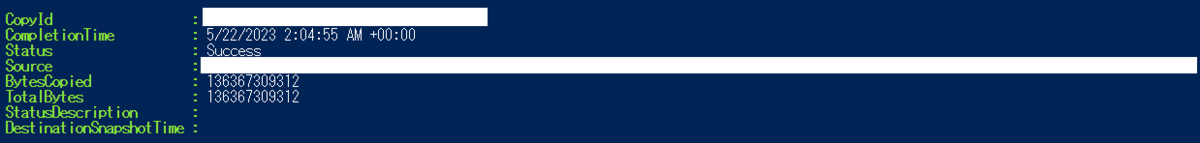

コマンドの実行結果から以下3点を確認します。
- ステータスがSuccessとなっていること
- BytesCopiedとTotalBytesが一致していること

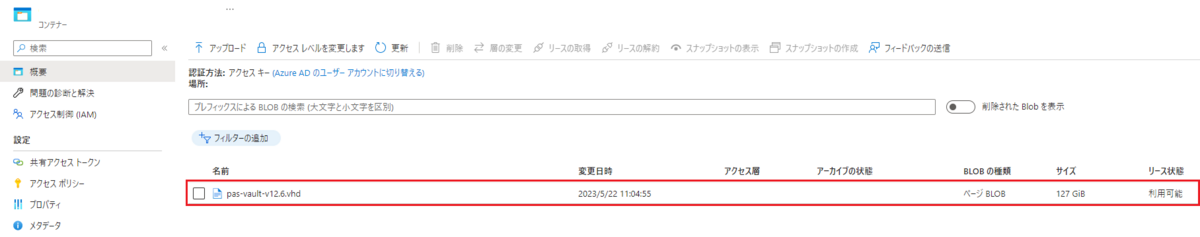

- コンテナー内にpas-vault-12.6.vhdファイルができていること

VMイメージの作成

VMイメージを作成のため、変数設定を行います。以下の4つのコマンドを実行します。
1. 1. $containerName = "コンテナー名"
  2. $release = "v12.6"
  3. $vaultDestBlob = "pas-vault-$release.vhd"
  4. $vaultblobUri = ($destContext.BlobEndPoint + $containerName + "/" + $vaultDestBlob)
イメージ作成するために、以下の7つのコマンドを実行します。
1. 1. $location = "ストレージアカウントと同じリージョン"
  2. $resourceGroupName = "リソースグループ名"
  3. $vmOSType = "Windows"
  4. $imageName = "PAS-Vault-$release"
  5. $imageConfig = New-AzureRmImageConfig -Location $location
  6. $imageConfig = Set-AzureRmImageOsDisk -Image $imageConfig -OsType $vmOSType -OsState Generalized -BlobUri $vaultblobUri
  7. $image = New-AzureRmImage -ImageName $imageName -ResourceGroupName　$resourceGroupName -Image $imageConfig

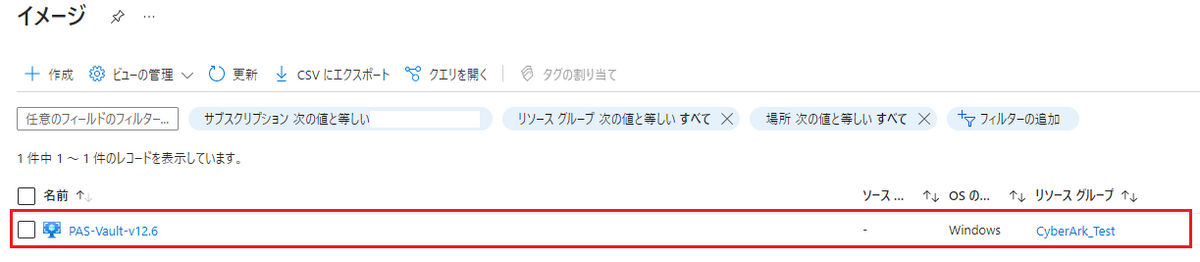

「イメージ」にVaultイメージが作成されていることを確認します。

Primary Vaultの起動

Primary Vaultサーバーの作成

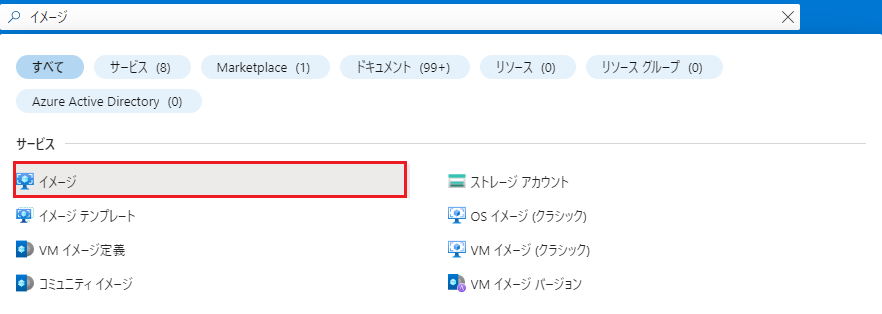

Azureポータルにログインし、「イメージ」へ移動します。

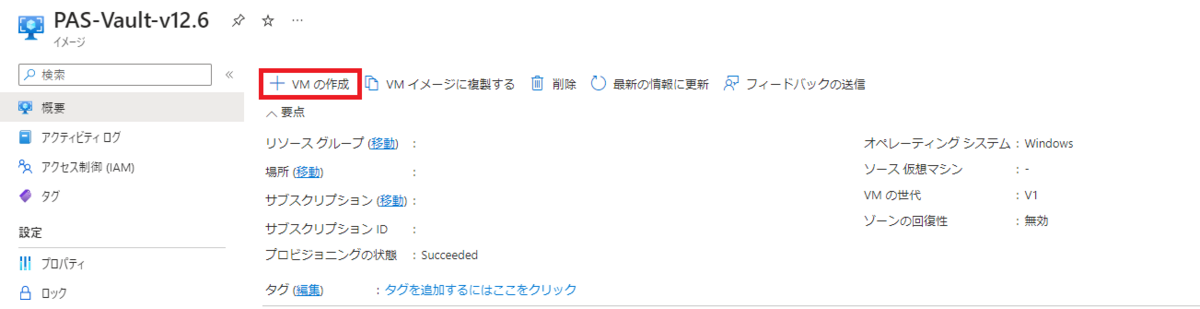

作成したイメージを選択し、「作成」をクリックします。
VMを作成します。
※特に要件はありませんが、サイズが小さすぎると上手く動作しない可能性があります。

DR Vaultサブネット作成およびエンドポイント付与

DR(Disaster Recovery)Vaultは本番用Vaultの障害発生に備え、本番用Vaultのスタンバイ機として使用されます。

「仮想ネットワーク」を開き、「作成」をクリックします。
仮想ネットワークを作成します。
※リージョンは要件に沿って作成してください。今回はJapan Eastで作成します。
2で作成した仮想ネットワーク>サブネットを選択します。

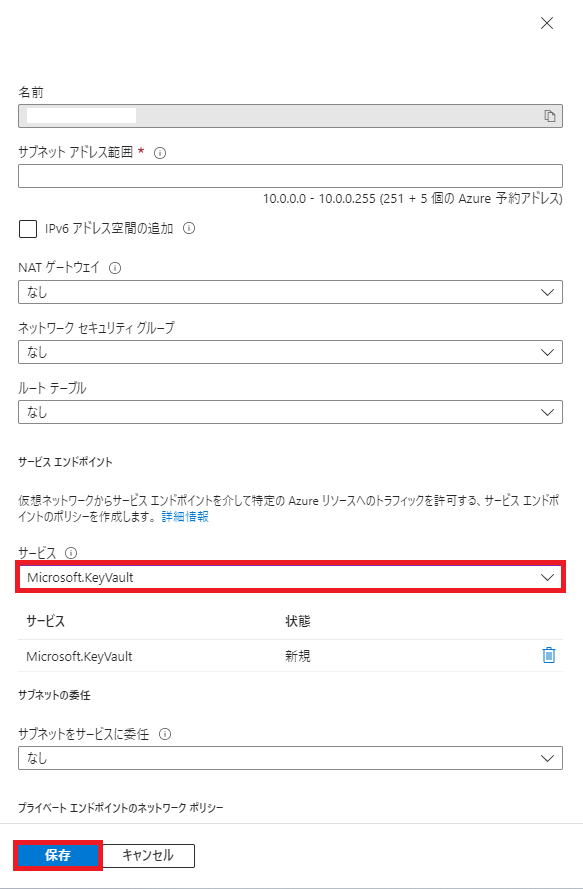

「サービス」で「Microsoft.KeyVault」を選択し、保存します。

.NETFrameworkとOSのTLS1.2の有効化

VaultサーバーのTLS設定を、CyberArkの推奨値である「TLS1.2」とします。

「Primary Vaultサーバーの作成」で作成したVMにログインし、レジストリエディタを開きます。

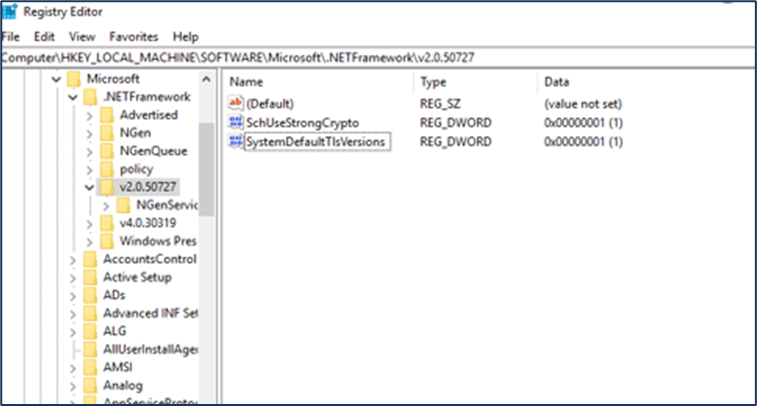

以下のレジストリ値を確認します。Path:HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\.NETFramework\v2.0.50727
"SystemDefaultTlsVersions" = dword:00000001
"SchUseStrongCrypto" = dword:00000001

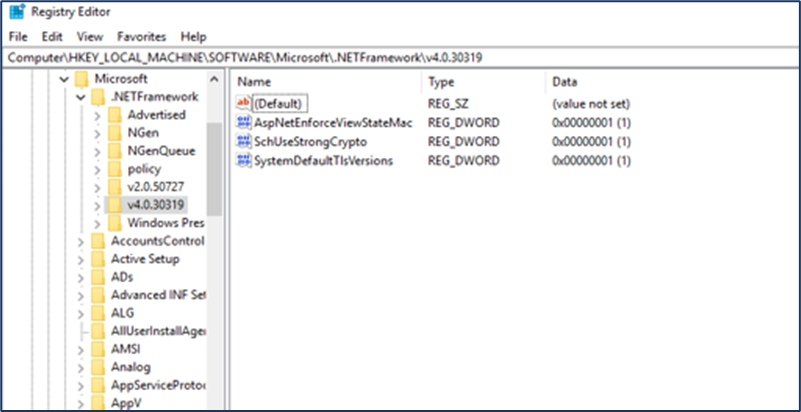

Path:HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\.NETFramework\v4.0.30319
"SystemDefaultTlsVersions" = dword:00000001

"SchUseStrongCrypto" = dword:00000001

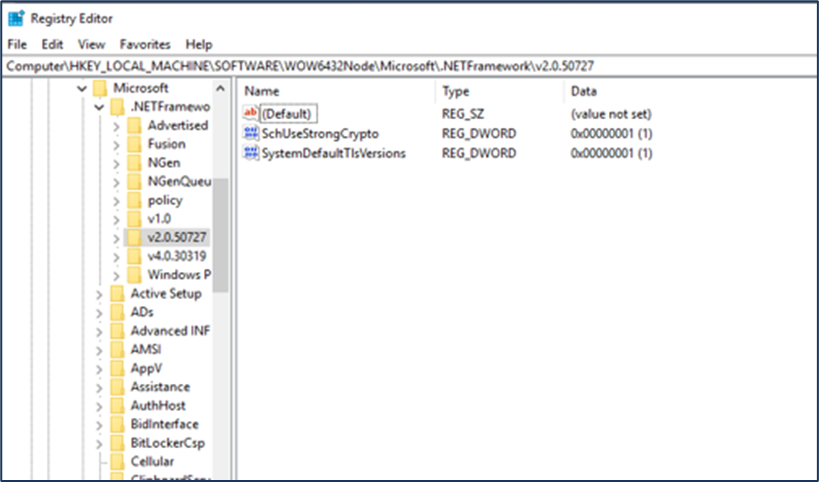

Path:HKEY_LOCAL_MACHINE\SOFTWARE\WOW6432Node\Microsoft\.NETFramework\v2.0.50727
"SystemDefaultTlsVersions" = dword:00000001
"SchUseStrongCrypto"= dword:00000001
Path:HKEY_LOCAL_MACHINE\SOFTWARE\WOW6432Node\Microsoft\.NETFramework\v4.0.30319
"SystemDefaultTlsVersions" = dword:00000001

"SchUseStrongCrypto"= dword:00000001

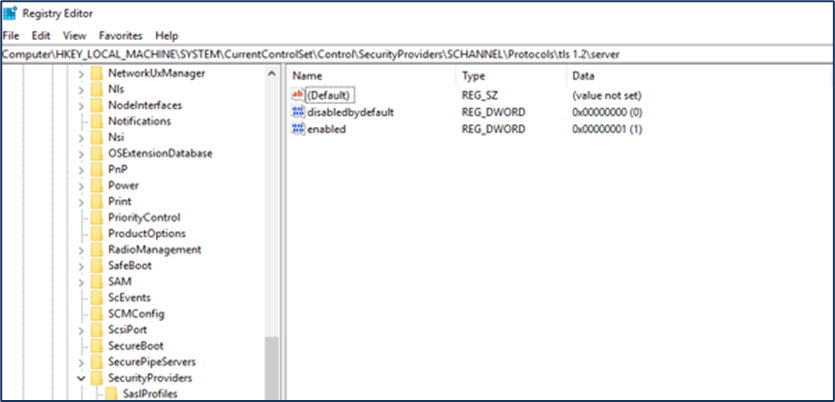

Path:HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\SecurityProviders\SCHANNEL\Protocols\TLS 1.2\Server
"DisabledByDefault" = dword:00000000
"Enabled" = dword:00000001

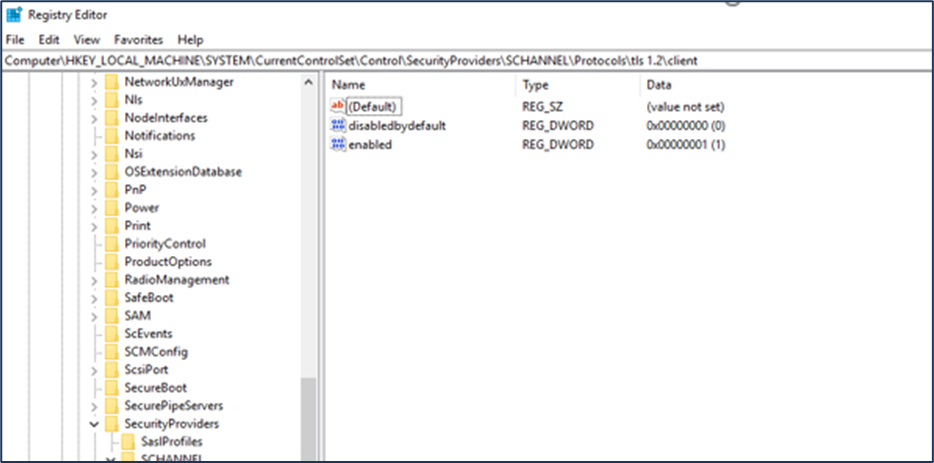

Path:HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\SecurityProviders\SCHANNEL\Protocols\TLS 1.2\Client
"DisabledByDefault" = dword:00000000

"Enabled" = dword:00000001
Primary Vaultサーバーを再起動します。

Key Vaultの作成

Key Vaultは、VaultおよびDR Vaultの環境を構築する際に必要となります。

VaultおよびDR Vaultが同じリージョンに存在する場合は、リージョン内に1つのKey Vaultを作成となりますが、VaultおよびDR Vaultが別リージョンに存在する場合は、それぞれのリージョンでKey Vaultが必要となります。

今回の構成はVault , DR Vaultは同一リージョンに存在するため、Key Vaultを１つ作成します。

Azureポータル>「キーコンテナ」へ移動し、「作成」をクリックします。

基本タブで以下の設定を行います。

設定項目	設定値
サブスクリプション	任意のサブスクリプション
リソースグループ	任意のリソースグループ
KeyVault名	任意のKey Vault名
地域	ストレージアカウントと同じリージョン ※今回はJapan East
価格レベル	プレミアム
回復オプション	任意の回復オプション

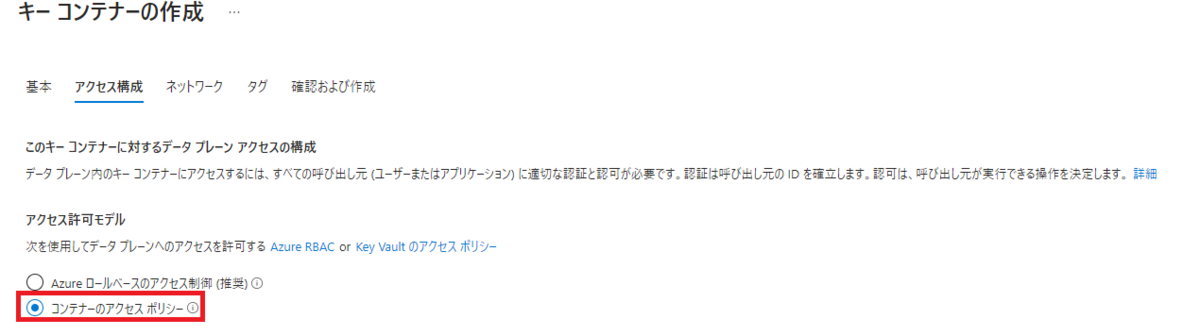

アクセスポリシータブにて、「アクセス許可モデル」を「コンテナーのアクセスポリシー」にします。

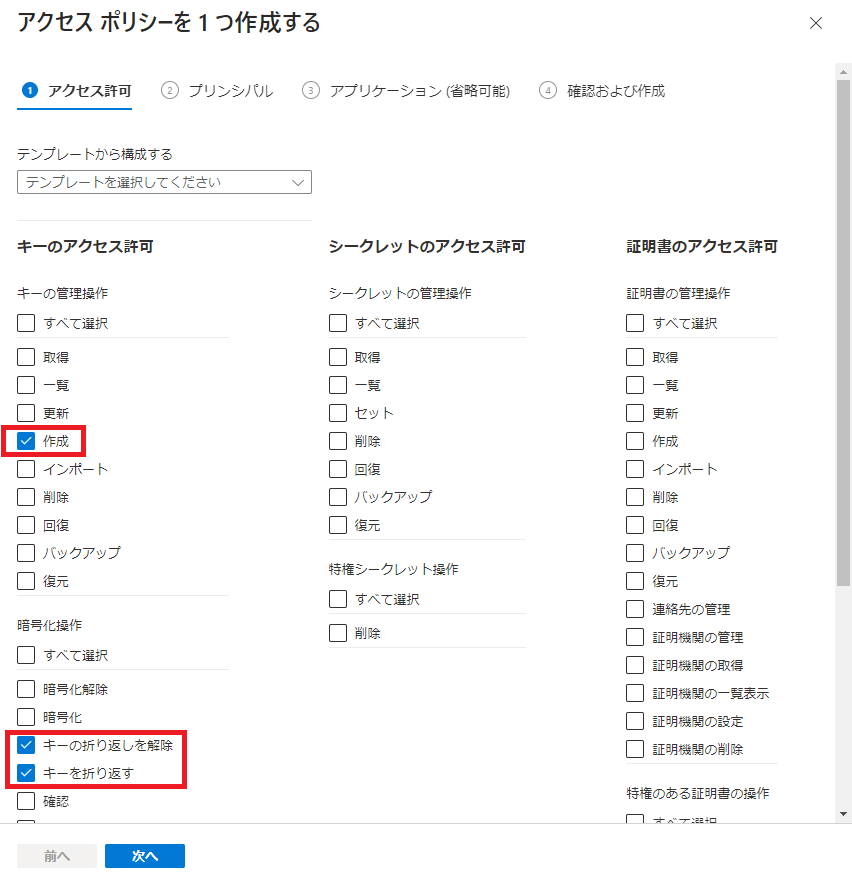

アクセスポリシーで「作成」をクリックし、「キーのアクセス許可」で以下3つを選択します。
1. 作成
2. キーを折り返す
3. キーの折り返しを解除

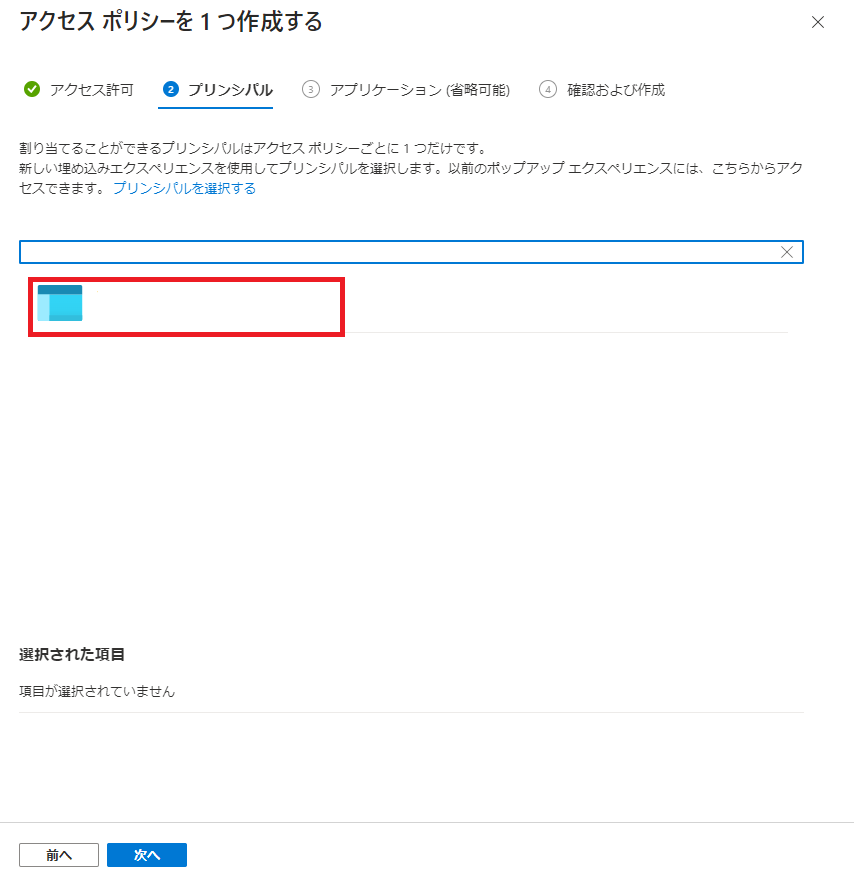

「プリンシバルの選択」にて、Primary VaultサーバーのオブジェクトIDで検索し選択します。

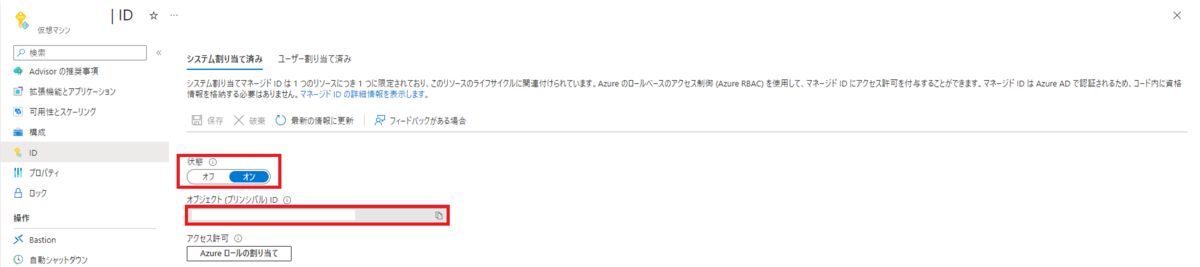

※オブジェクトIDはVaultサーバの「ID」画面で確認できます。（IDがオフになっている場合はオンにしてください）

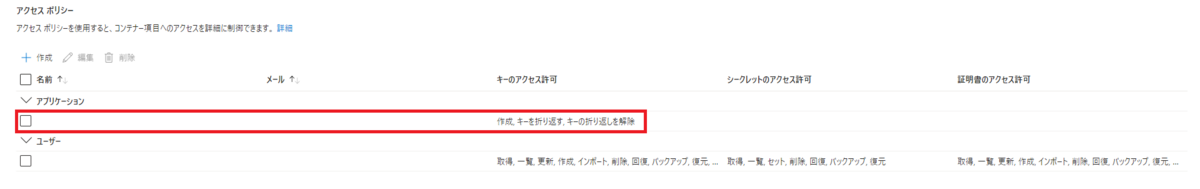

「確認および作成」にて、「作成」をクリックしアプリケーションが作成されたことを確認します。

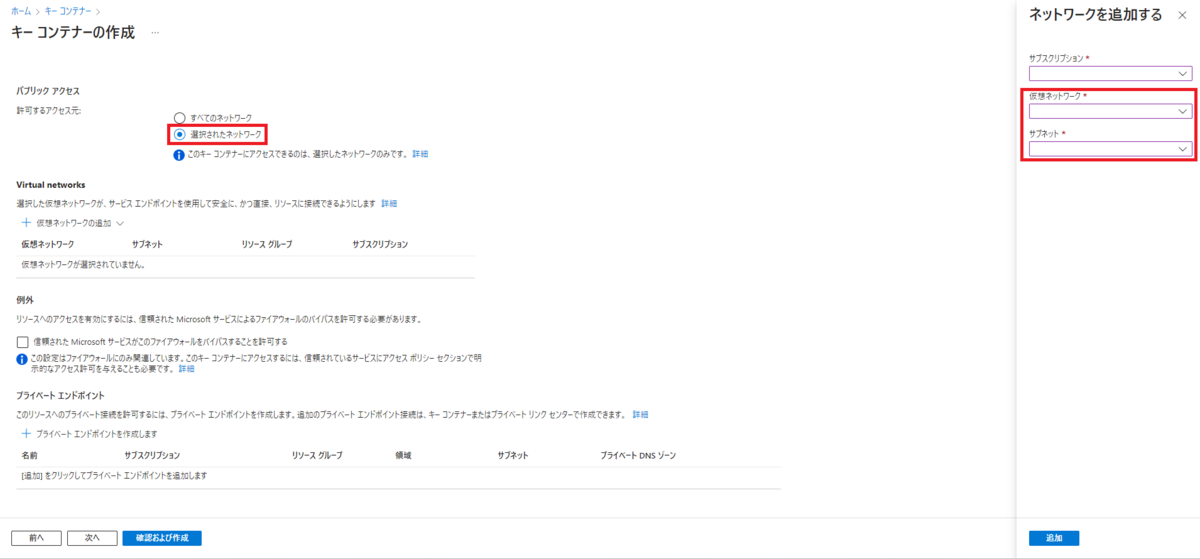

ネットワークタブにて、パブリックアクセスの「選択されたネットワーク」を選択します。

「仮想ネットワークの追加」をクリックし、Vault用に作成したサブネットを選択します。

お疲れ様でした。以上でAzureでの事前準備は終了です。
