Azure 仮想マシンのルーティング情報を確認する

Azure プライベート環境で、ネットワークに関するトラブルが発生することはないでしょうか？

特に、Azure Firewall や サードパーティー製のファイアウォールをデプロイしている環境、ルーティングの向き先をオンプレミスネットワークに設定している環境などで、ルーティングに関するトラブルが発生する事が多いとと思います。

その環境のトラブルシューティングを行う場合、ルートテーブルのルート設定情報やNSG・Azure Firewallのセキュリティ規則を確認したり、サーバー内のルーティング情報を見たり、手法は多岐にわたります。

そこで、簡単にできるけれどあまり知られていない、 Azure 仮想マシンのルーティング設定の確認方法をご紹介いたします！

Azure 仮想マシンのルーティング設定の確認方法

確認したい Azure 仮想マシンが実行中になっている状態で、下記の操作を行います。

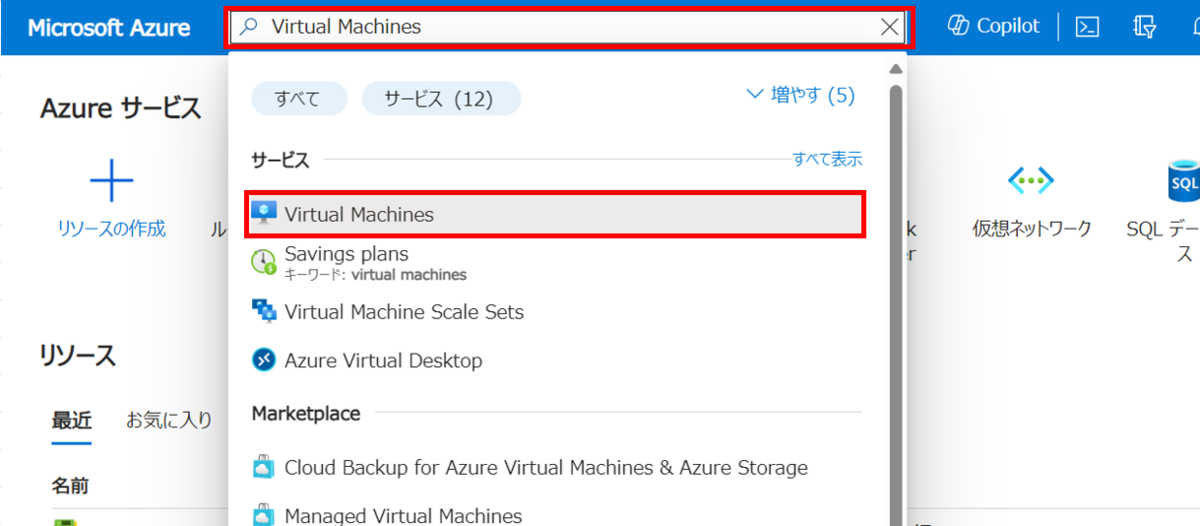

1. Azure Portal の検索ボックスより「Virtual Machines」を入力し、「Virtual Machines」をクリックします。

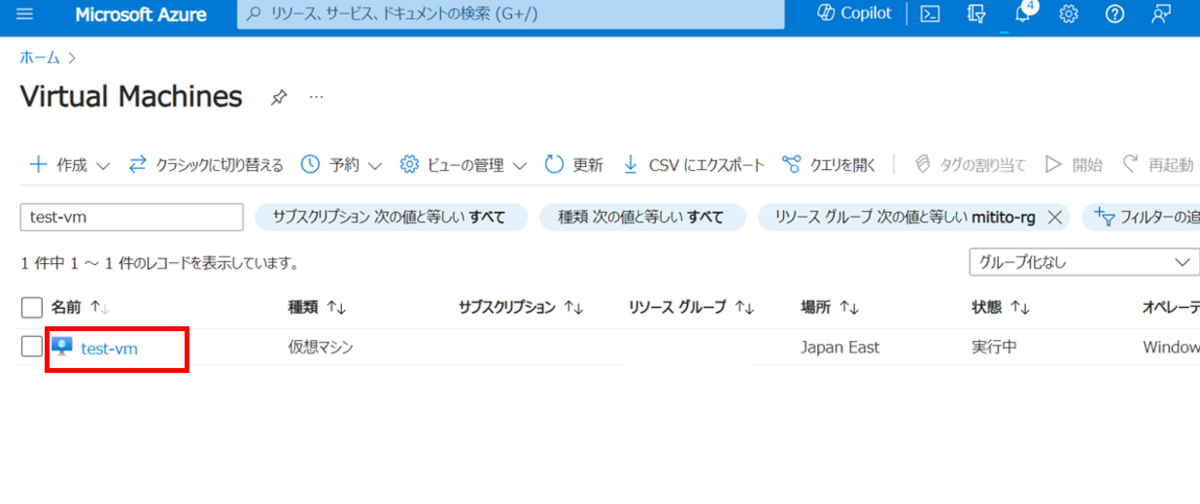

2. ルーティング設定を確認したい Azure 仮想マシンを選択します。

3. 左ペインより「ネットワーク設定」をクリックします。

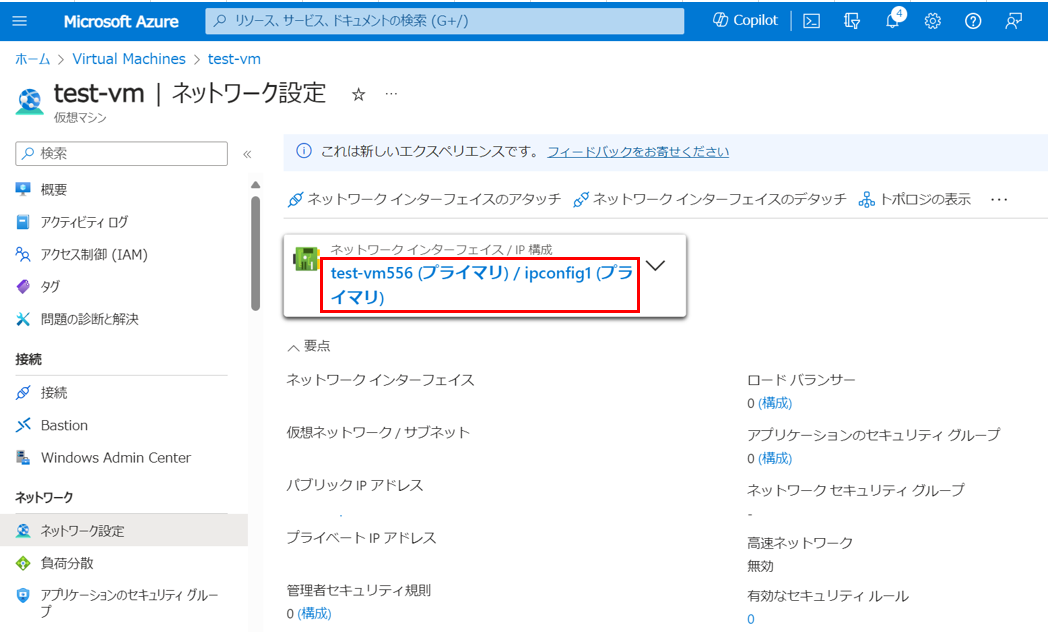

4. 「ネットワーク インターフェース / IP 構成」の下に表示されている、Azure 仮想マシンの NIC 名をクリックします。

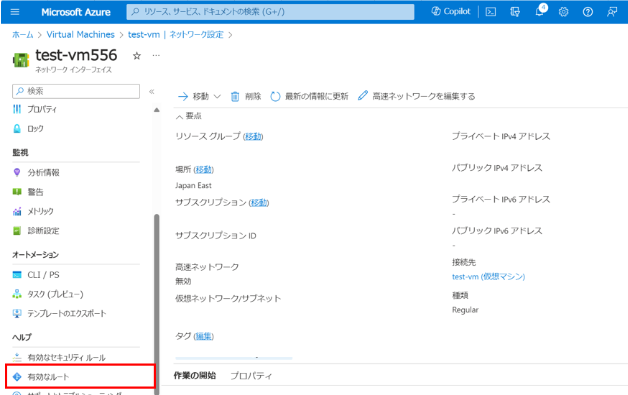

5. 左ペインより「有効なルート」をクリックします。

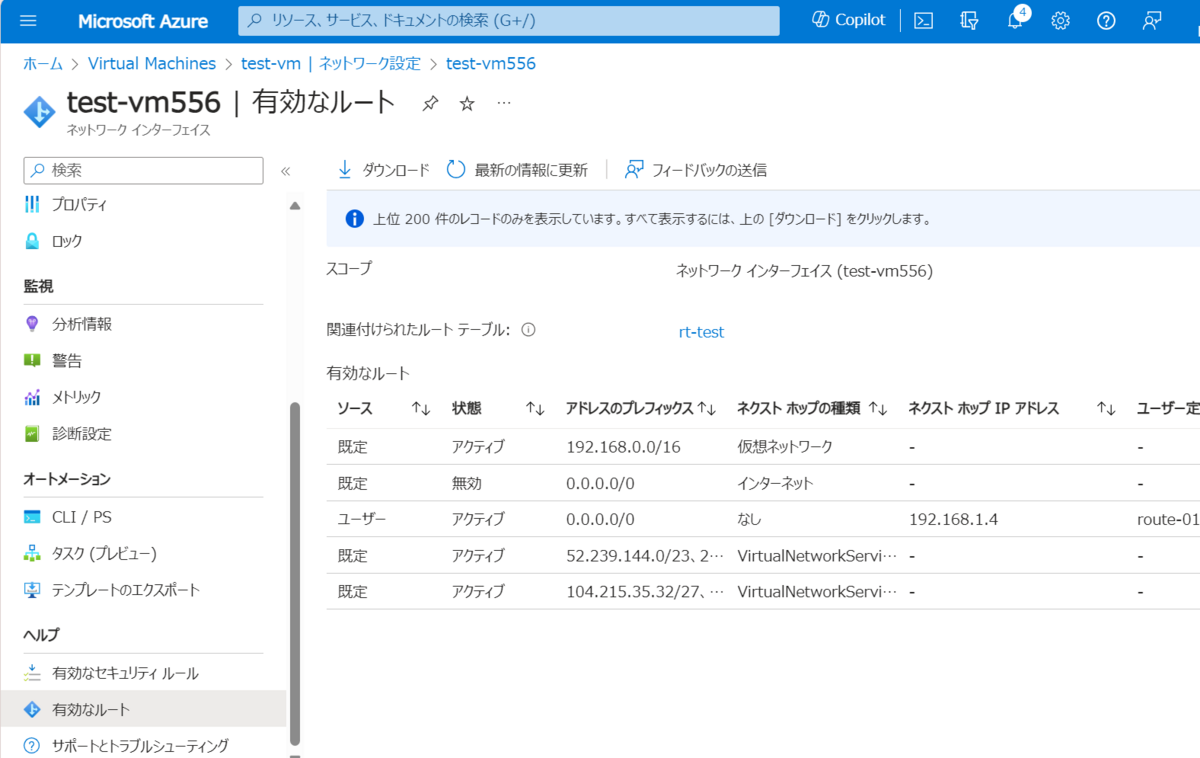

6. 10秒ほど待機すると、Azure 仮想マシンで有効に設定されているルーティング情報を確認できます。

補足１ : Azure でのルートの種類について

Azure ルーティングには、大きく分けて2種類が存在します。

「ソース」が「既定」のルート

Azure 仮想ネットワークのサブネットごとに自動的に作成される、既定のシステムルートのことです。

仮想ネットワークを作成した時点で作成されるルートと、仮想ネットワークピアリングや仮想ネットワークゲートウェイのデプロイなどに伴い自動的に追加されるルートがあります。

詳細については、Microsoftの公式サイトをご覧ください。

Azure 仮想ネットワーク トラフィックのルーティング | Microsoft Learn

「ソース」が「ユーザー」のルート

Azure のリソース「ルートテーブル」より、ユーザーが静的に作成したユーザー定義ルートのことです。

補足２ :  有効化されているユーザーが定義したルート テーブルが確認できる

ネットワーク インターフェースの有効なルートの画面から「関連付けられたルート テーブル: 」より、 Azure が所属するサブネットに関連付けされているルート テーブルが確認できます。

ルートテーブル名をクリックすることでルートテーブルリソースの概要画面に移動することもできますので、必要に応じてルートテーブルの情報も確認することが可能です。

補足３ : 「有効なルート」の情報をダウンロードする

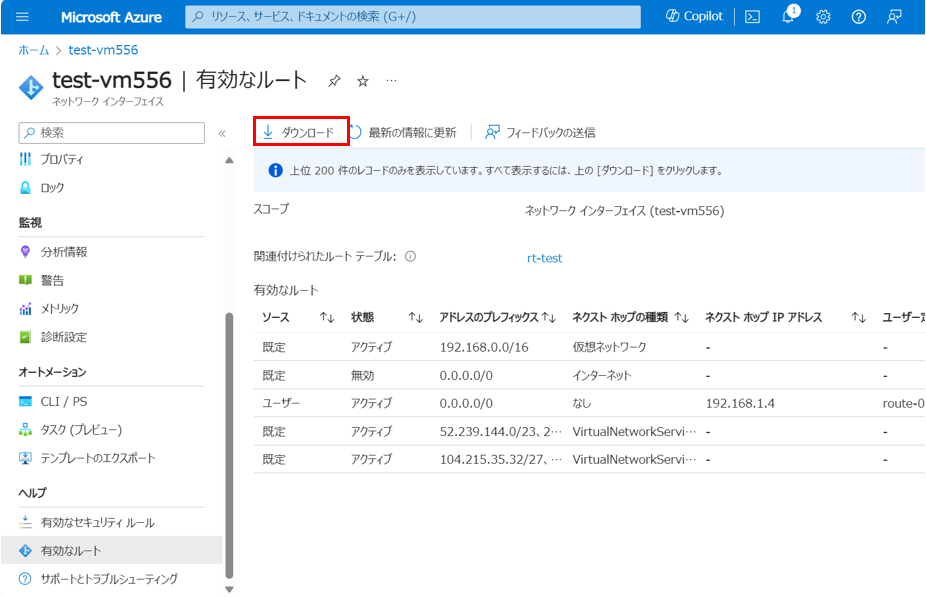

「ダウンロード」をクリックすることで、表示されている「有効なルート」の情報を、csv形式でダウンロードすることが可能です。

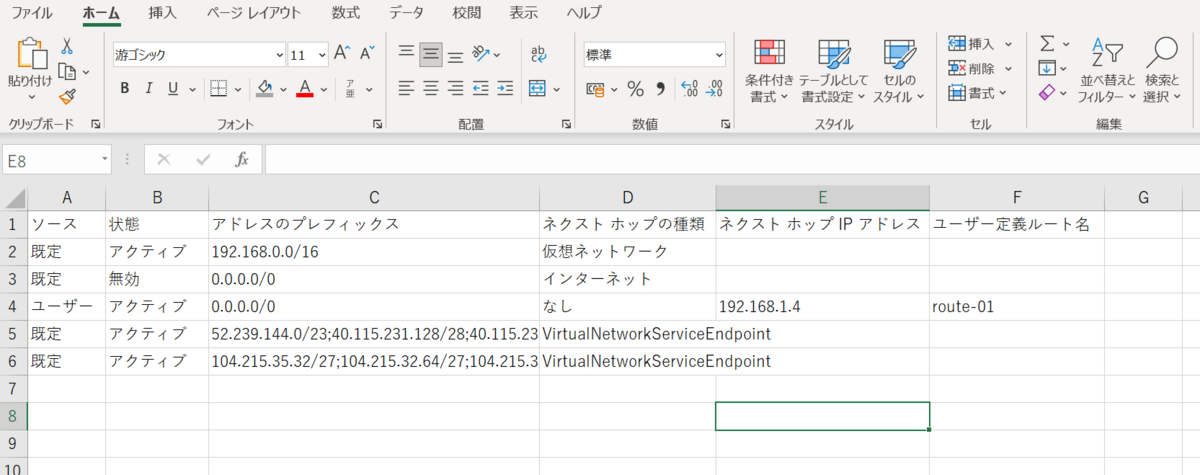

 下の画像は、実際にダウンロードしたcsvファイルのキャプチャです。

まとめ

豆知識程度になりますが、Azure 仮想マシンのルーティング情報の確認方法のご紹介でした。

私の場合は、ルーティングのトラブルシューティングの際に、有効なルートを最初に確認しています。

補足3でcsvファイルでルーティング情報をダウンロードできると紹介しましたが、私が直接Azure 環境を確認できない状態でネットワークのトラブルシューティングをする際は、こちらの情報を要求して対応することもあります。

設計や構築作業での使用頻度は少ないサービスですが、どこかのタイミングでお役立ていただければと思います！
