【Dell PowerEdge】iDRACを専用ポートではなくLOMポートで共有設定してみた

PowerEdge サーバのリモート管理には iDRAC が欠かせません。

通常は iDRAC 専用の物理ポート(Dedicated NIC)を使うのが簡単で安全ですが、ラックのポート不足や配線の都合、コスト面を理由に LOM（LAN on Motherboard）ポートと共有するケースもあります。

本記事では、iDRAC を専用ポートではなく LOM ポート(Shared NIC)で共有する際の設計上の注意点、実際の設定手順を整理します。

この記事の対象読者とゴール、想定環境は以下の通りです。

対象：PowerEdge のシステム管理者／構築エンジニア
ゴール：iDRAC を LOM 共有で安全に構成すること
想定環境
- ハードウェア：PowerEdge R660
- 管理機能：iDRAC9 Enterprise
- 使用ポート：LOM3(OCP1), LOM4(OCP2)

Shared NIC 構成のメリットとデメリットは以下の通りです。

本環境の iDRAC および OS にアクセスするための IP アドレスは以下の通りです。

iDRAC	例)192.168.10.100/24	TagVLAN10
OS	例)192.168.20.100/24	TagVLAN20

ここでは、iDRAC を LOM ポートと共有するために、GUI を使って設定する方法を紹介します。

iDRAC Web GUI にログインします。
[iDRAC 設定]>[接続性]>[ネットワーク]>[ネットワーク設定]を開きます。
[NIC の選択]にて、LOM3-[NIC.Integrated.1-1-1]をドロップダウンより選択します。また、フェールオーバーネットワークにて、LOM4-[NIC.Integrated.1-2-1]を選択し、[適用]をクリックします。

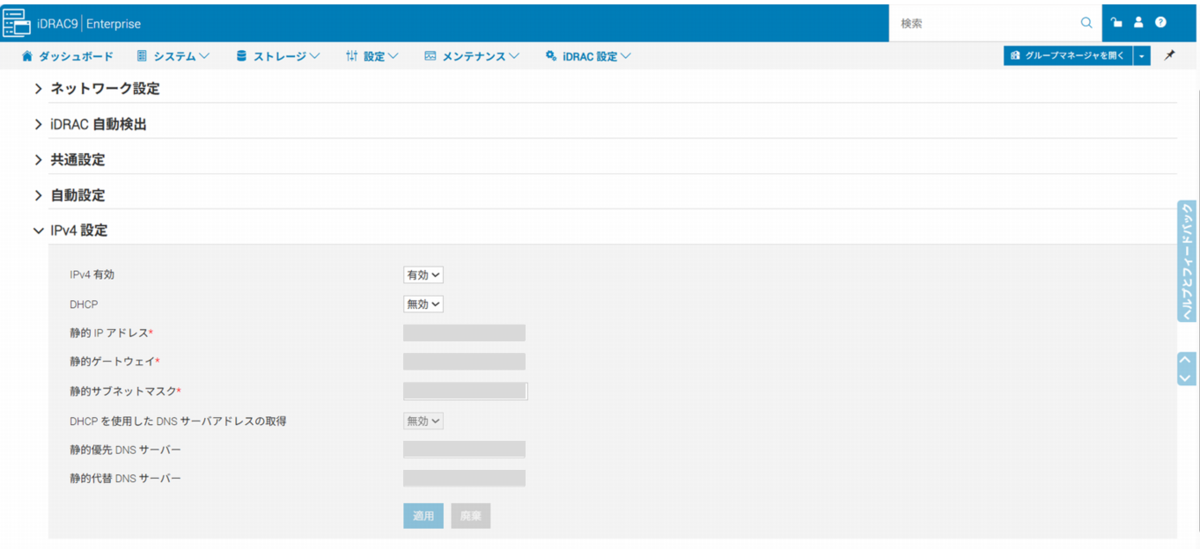

[iDRAC 設定]>[接続性]>[ネットワーク]>[IPv4設定]を開き、iDRAC に接続するための IP アドレス、ゲートウェイ、サブネットマスクを入力し、[適用]をクリックします。

以上で、Shared NIC の設定は終わりです。

動作確認では以下2点を実施し、想定通り冗長構成が有効であることを確認しました。

PowerEdge と作業端末を、LOM3/LOM4ポートに接続した LAN ケーブルおよびスイッチングハブ経由で接続し、いずれか片系抜き挿しを行った場合でも iDRAC へ継続してアクセス可能であること
OS 側でLOM3/LOM4を使用した LAG 構成とし、上記同様にいずれか片系抜き差しを行った場合でも OS へ継続してアクセス可能であること
